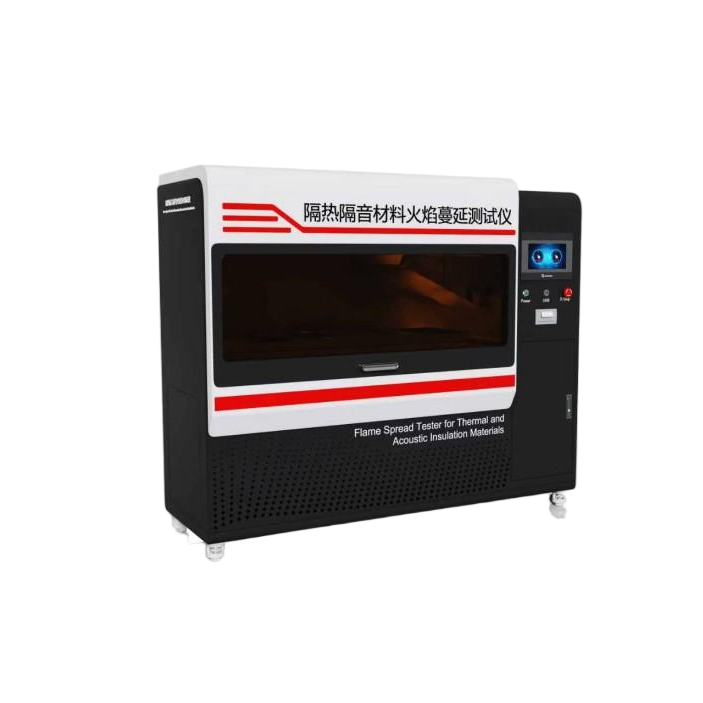

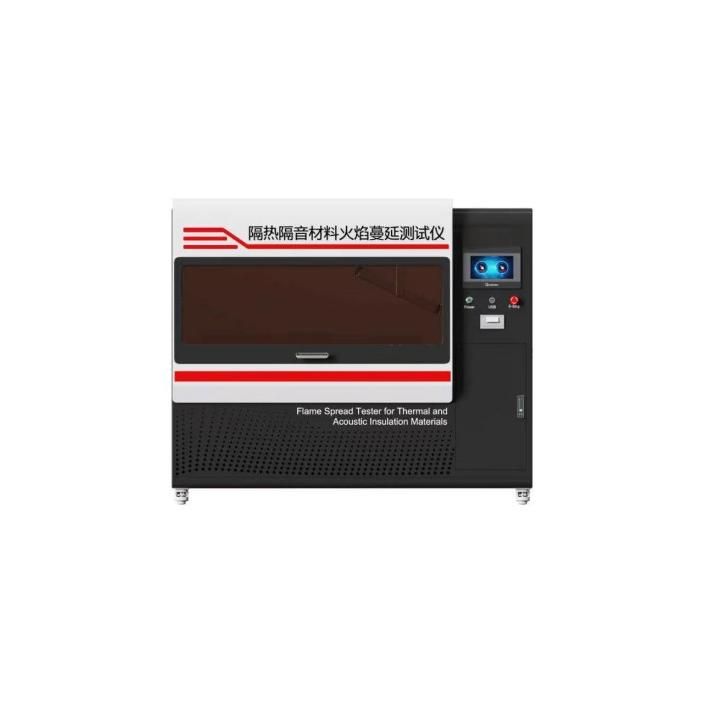

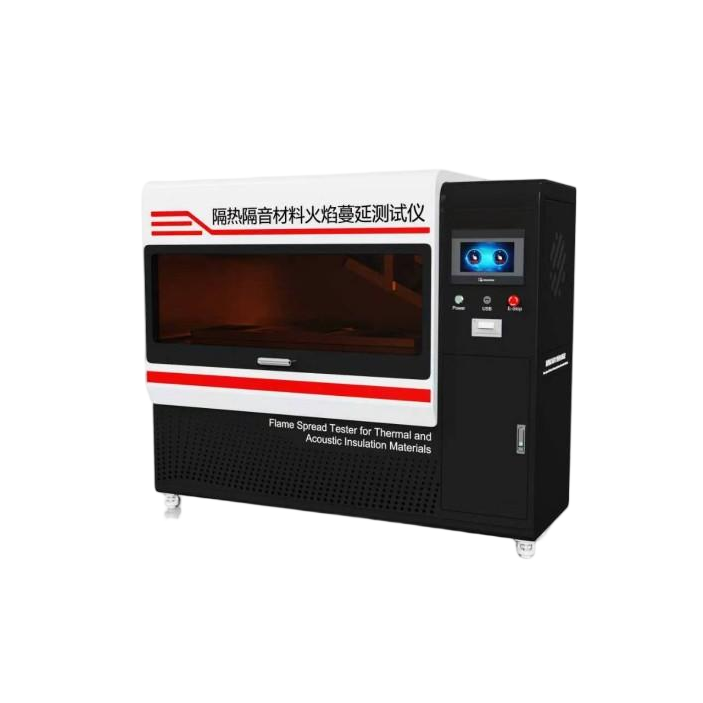

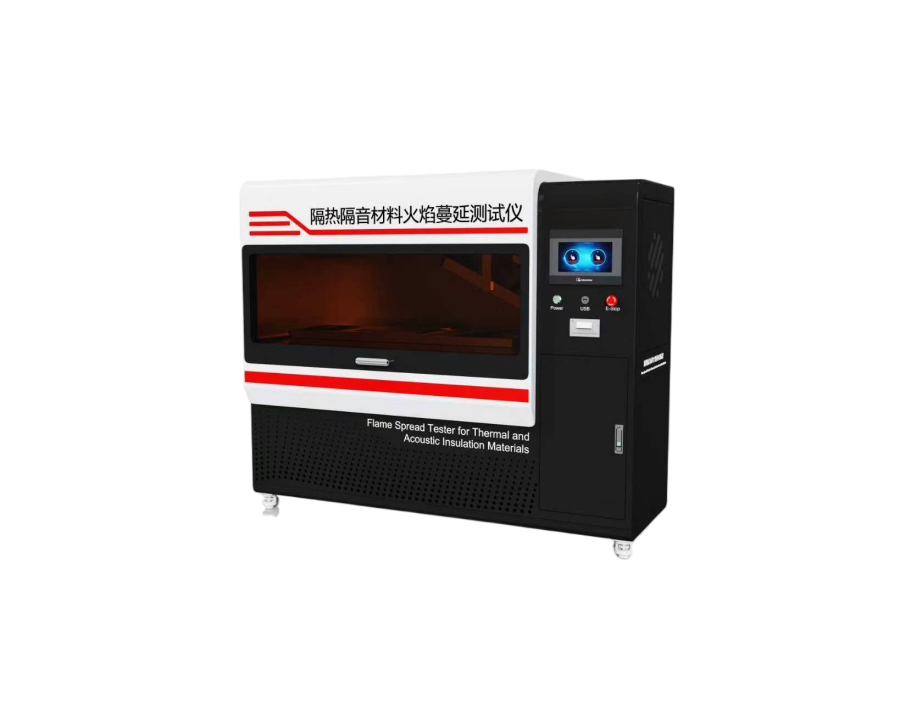

一、儀器介紹
用于檢測隔熱隔音材料暴露在標準熱輻射源下后，通過明火點燃試樣，進而測量材料的臨界熱輻射通量。
二、執行標準：
FAR Part 25 Appendix F Part VI（航空隔熱隔音材料火焰蔓延測試）
Airbus AITM 2.0053（空客絕緣材料火焰蔓延測試）
Boeing BSS 7365（波音絕緣材料火焰蔓延測試）
MH/T 6042-2006（民用航空隔熱材料燃燒測試）
三、技術參數
參數項 | 規格 |
控制系統 | PLC |
操作界面 | 7寸彩色觸摸屏，中英文切換 |
數據輸出 | 嵌入式微型打印機，USB導出口 |
腔體結構 | 封閉式輻射板試驗箱，內置煙囪等部件 |
熱源類型 | 400VAC 3 相電熱輻射板，PID溫度控制方式 |
輻射條規格 | 6 根，每根寬 76mm，垂直于電熱板長邊，耐溫≥704℃ |
安裝角度 | 與試樣水平面呈30°夾角 |
承載平臺 | 氣動滑動抽屜式，自動控制試樣進出 |
試樣固定 | 專用夾具 |
燃燒器 | 軸對稱丙烷文式點火裝置，孔徑 0.15mm |
火焰位置 | 水平噴射，火焰高于試樣平面≥51mm |
溫度監測 | 熱電偶（精度 ±2℃）安裝于箱體背部（距后壁 279mm、右側壁 292mm、輻射板下方 51mm） |
計時系統 | 測試時間自動記錄，并自動停止 |
冷卻系統 | 水冷熱流計，配備自循環冷卻水源 |
安全保障 | 急停按鈕，過載保護 |
?電源 | 220V,50HZ |
四、基本配置：
主機1臺
扳手1套
電源線1根
說明書1份
合格證1份
保修卡1份
銘牌1份
