一、描述

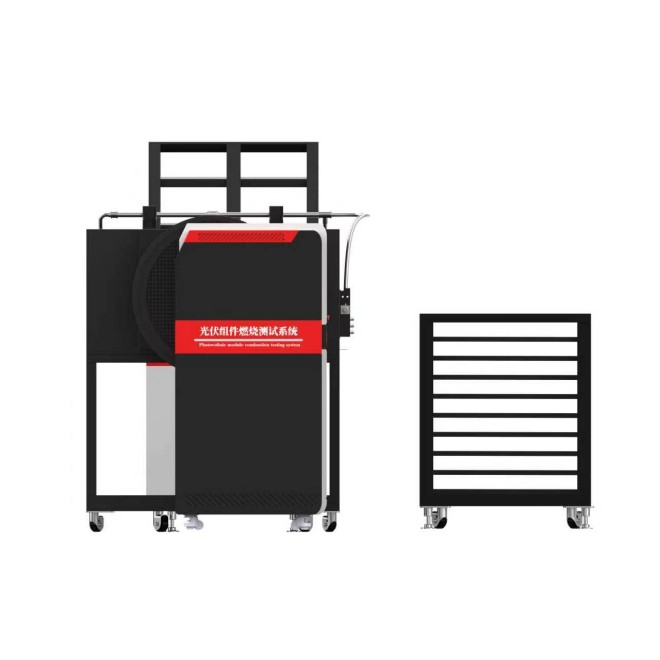

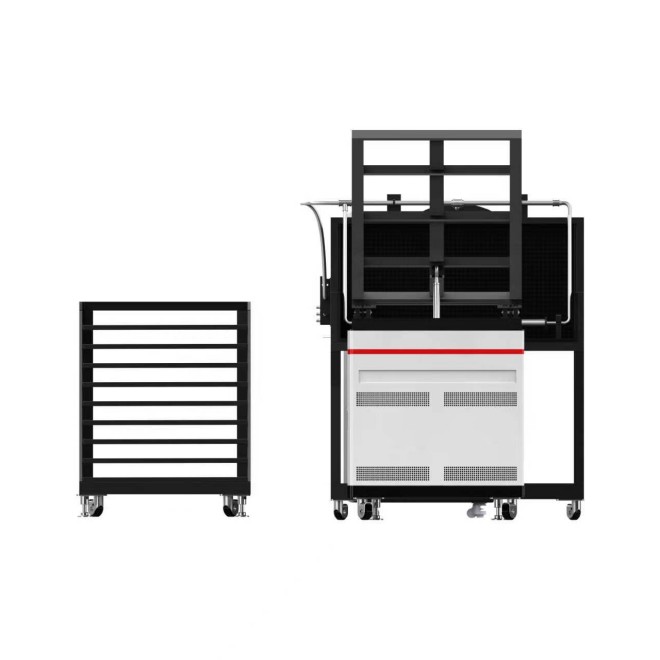

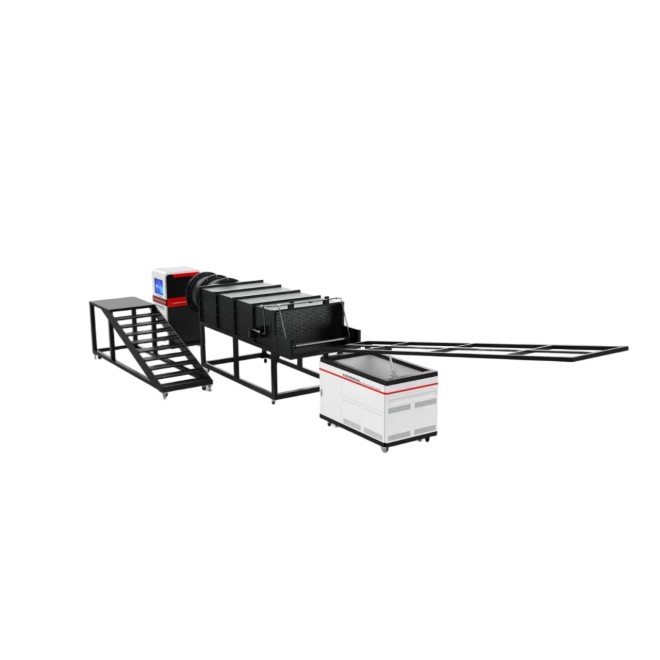

光伏組件燃燒測試系統是在模擬真實條件下來評估屋頂及組件的耐火性能的儀器，在A1.82m、B 2.4m和C 3.9m情況下評定試樣的等級A~C級。同時可應用于光伏電池組件阻燃性能測試使用。
二、關鍵性能參數
?項目? ?參數要求?
控制系統? 工業級PLC+windows
操作界面? 彩色12寸觸摸屏，中英文切換?
膠合板屋頂覆蓋材料 尺寸為:1,300mm寬;1,000mm深;1200mm高
主框架用于支撐測試支架，耐腐蝕鋼結構 尺寸為：2600mm（L） ×1400mm（D） ×1473mm（H），角度可調節，試驗時測試平臺的傾斜度應為127 mm/300 mm；或使用建筑屋頂材料生產商推薦的最大傾斜度，但不超過 127mm/300mm ，平臺長度可拓展；
耐高溫不燃板組件 厚度≥12mm ，安裝在不銹鋼框架上，模擬屋檐和檐口，將火焰從燃燒器延展至試樣；尺寸為：335mm（W） × 2130mm（D） ×584mm（H）
風機 可調節風速，最小風量為800 m3/min
管道 獨立的抽風管道，可從實驗室外部抽取空氣
調節模塊 采用不銹鋼材質，可精準調節風量分配，確保氣流均勻穩定；調節器與風道無縫對接，防止漏風，提升整體通風效率；配備刻度標識。
集煙罩 煙氣收集裝置，不銹鋼材質，厚度2.0mm ，底口3500mm×3500
mm ，錐形罩，總高≥1000mm。
排煙管道 不銹鋼排煙管道
氣體燃燒器 （用于間歇施火、火焰?zhèn)鞑ズ惋w火試驗），1.12m長，公稱直徑50mm ，直徑60.3mm ，在朝著測試板的一邊有一個12.7 mm寬、0.91m長的狹縫
自動調節氣體流速 提供A、B、C三種燃燒等級
溫度 （880±10）℃ 可調節
溫度測量系統 熱電偶采用K型鎧裝熱電偶，外徑不低于1.5mm ，量程（0～1 200）℃ , 分辨率0.1℃;
打印 微型打印機
?三、執行標準?
嚴格遵循GB/T 46980-2025、IEC 61730-2 2023、UL 790標準要求
四，應用領域
?光伏產業?：這是該設備最核心的應用領域，光伏組件生產企業會使用該系統對產品進行出廠防火檢測，第三方檢測認證機構也依靠它完成光伏組件的防火性能評級，滿足行業規范對光伏組件燃燒性能的強制要求。
?建筑材料檢測行業?：由于光伏組件廣泛應用于建筑屋頂、光伏建筑一體化（BIPV）場景，該設備也可用于建筑屋頂材料、外墻防火材料的燃燒性能測試，服務建筑材料的防火安全檢測需求。
?消防檢驗與認證行業?：該設備是執行GB/T 46980—2025等國內外防火測試標準的專用儀器，消防檢測、產品認證機構會使用它完成光伏及相關建材的防火性能驗證與等級評定，為消防監督和工程驗收提供數據支撐。
?科研領域?：在材料科學、消防安全、新能源技術等科研方向中，該儀器可用于新型阻燃光伏材料、防火建材的燃燒性能研究，為新材料研發提供測試數據
五，配置清單
主機1臺；
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
電源線1根;
扳手1套;
宣傳冊若干;
