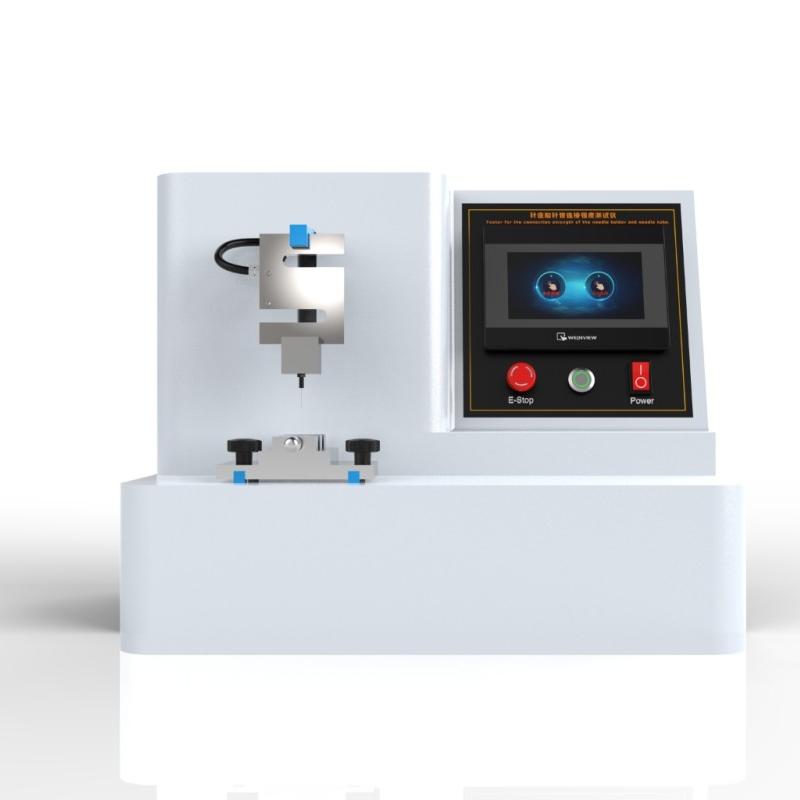

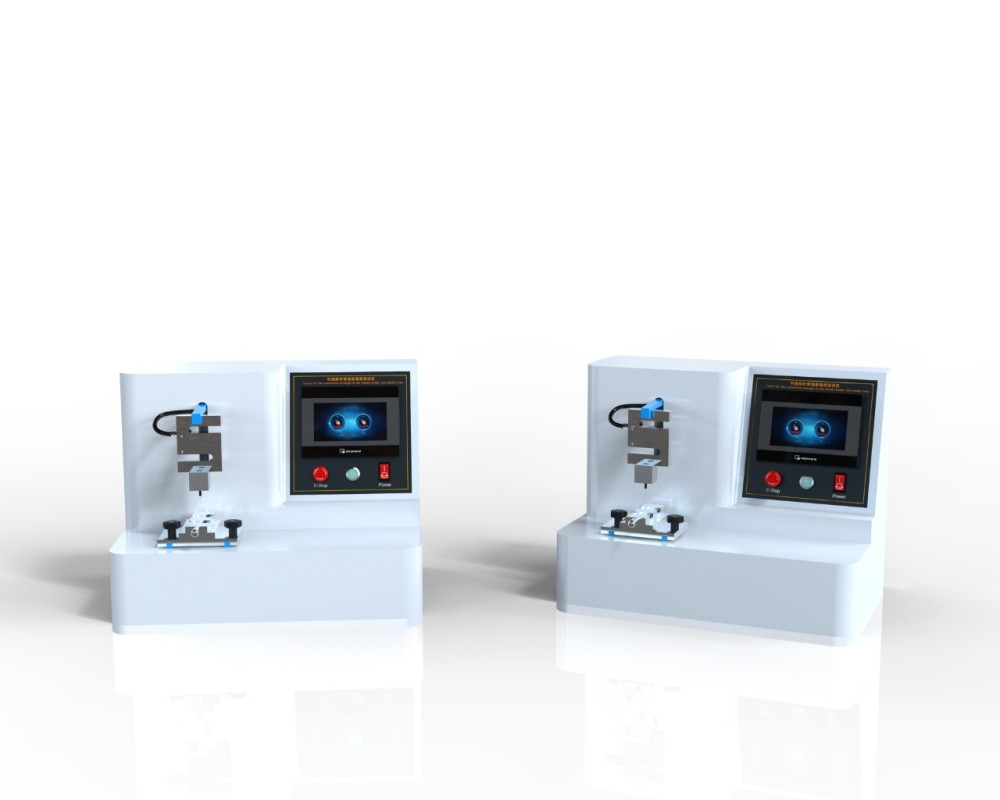

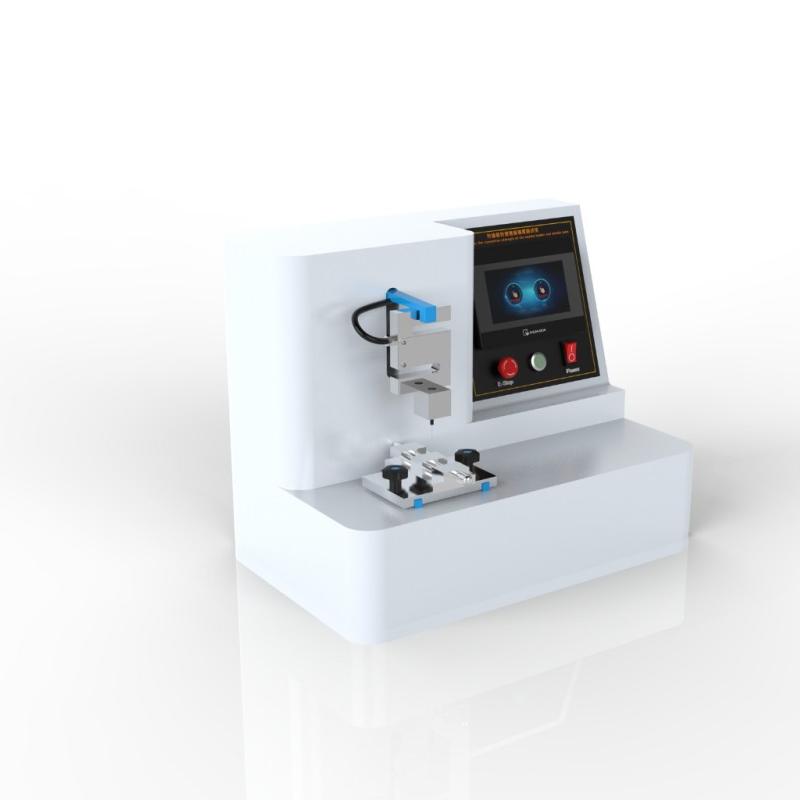

針座和針管連接強度測試儀
一、核心功能?力學性能測試?
通過施加軸向拉力或壓力，模擬臨床使用中針管受拉拔、擠壓的受力狀態，檢測連接處是否發生松動或分離。
?雙模式檢測機制?
?靜態測試?：按設定力值（如10N/20N）持續施壓，判定連接處是否松動；
?動態測試?：記錄拉斷力峰值及力-位移曲線，分析連接失效臨界點。
?智能判讀系統?
內置高精度傳感器實時采集數據，自動生成力值曲線并標記分離臨界點；
機載打印機直接輸出測試報告。
二、核心技術參數
控制系統：PLC控制系統
操作界面：彩色7寸威綸通液晶觸控顯示屏，中英文切換
公稱規格：根據客戶要求
拉力范圍：1-50N， 精度：±0.05%FS（可定制其他量程和精度）
拉力速率：0-200mm/min之間
設定時間:1s～60min(客戶任意設置)，精度：0.2s
拉力起始距離：150mm以上（可調）
電源：220V，50Hz
凈重：29.3kg
外形尺寸：500×500×440（mm）
儀器終身免費依標準：規定升級服務
設備免費保修期為1年
三、執行標準及標準化操作流程
測試標準：完全符合YY0450.1-2020標準中相關條款設計制造
附錄I(規范性附錄)針座和針管連接處強度的測定
1.1 原理
向針管和針座施加連續的拉伸和壓縮力檢查管-座連接處是否松動。
1.2儀器
拉伸試驗裝置能施加20N的力,準確度為士1%。
1.3 試驗程序
1.3.1試驗前將針在40%~60%相對濕度(22士2)℃的環境下進行2h的狀態調節。
1.3.2將針管和針座夾持在拉伸試驗儀的夾頭中依次以100mm/min的速率施加如下拉伸和壓縮力各一次:
-10N試驗針的公稱外徑小于06mm;
--20N試驗針的公稱外徑大于或等于06mm。
1.3.3檢查針管和針座的連接處并記錄針管是否松動。
1.4 試驗報告
試驗報告應包含以下信息:
a)針的識別;
b)針的外徑,以毫米表示;
c)施加的負載(即10N或20N);
d)針管是否在座處松動。
四、關鍵操作規范
?夾具適配性?：更換專用夾具匹配不同針座類型（如魯爾接頭、螺紋接口）；
?校準維護?：每日測試前用標準砝碼校驗力值精度（誤差≤±1%）；
?數據有效性?：僅記錄非裝夾區域的連接失效數據。
五、核心應用場景
?生產質控?
批量檢測符合YY0450.1-2020等標準，確保針座抗拉拔力≥22N（預灌封注射器）或≤15N（防脫落安全閾值）。
?研發驗證?
對比膠粘、熱熔等工藝的連接強度，優化針座結構設計（如卡扣式、環抱式）；評估材料老化（溫濕度加速試驗）對連接耐久性的影響。
?醫療安全監管?
預防臨床針管脫落風險，降低麻醉針、留置針等器械的醫療事故率。
六、配置清單
主機1臺;
測試軟件1套;
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
電源線1根;
扳手1套;
宣傳冊若干;
