血管支架扭轉結合強度測試儀 導管扭轉強度測試儀 全自動扭力測試儀
?一、產品介紹以及特點?
產品介紹：
該設備用于在臨床使用過程中，承受扭轉的輸送系統節段的連接點和/或固定連接處的扭轉強度。與輸送系統結合點相鄰的節段(例如，鞘、管路)的扭轉強度應與扭轉結合強度評價分開評價或同時評價。
產品特點；
優點 | 集成化操作系統，觸摸屏按鍵設置，一鍵啟動，自動監測，測試結束自動生成結果，一臺設備滿足多項測試，測試穩定，數據安全可靠 |
核心競爭力 | 操作簡單方便，設備故障率低，使用國內或進口先進檢測元件，整機操作順暢，誤差小，使用年限長 |
數據顯示 | 實時顯示當前扭力、測試速度、測試角度等 自動測試無需人工值守，測試結束停止、警報 內置大容量存儲器，可存儲不少于1000組測試數據 配備USB接口，可導出測試數據；可選配連接電腦 |
結構特點 | 通電就可以使用，簡單快捷實用，外觀氧化處理 |
二、滿足標準
標準號 | 名稱 |
YY/T 0663.2-2024 | 心血管植入器械 血管內器械第2部分:血管支架 |
三、關鍵參數?
?參數項? | 規格? |
控制系統 | 工業級PLC |
操作界面 | 彩色7寸觸摸屏，支持中英文菜單切換、實時動態顯示及數據存儲 |
操作方式 | 全觸控操作，可設置、調用、修改測試程序 |
打印機 | 嵌入式打印機 |
高精度扭矩傳感器 | 0~1N.m精度：±0.2%FS ，分辨率 0.01 Nm |
旋轉角度 | 0°-360°檢測精度高、穩定性好、抗干擾性強 |
標配 | 37度環境溫度，帶控溫系統，設備自帶風道，有防護罩，溫度傳感器等 |
標準要求精度 | 溫度：±2℃ |
驅動方式 | 無刷步進電機自動行走精密測量，自動復位 |
測試時間 | 0-99999s 可設置 |
測試項 | 扭轉結合強度 |
測試樣品長度 | 0-150mm，0-250mm，0-500mm， 三種規格可選，（可選擇其他長度） |
安全配置 | 急停按鈕，過載保護 |
電源電壓 | AC220V 50Hz |
全自動檢測，無需人工值守，自動生成測量結果并生成打印數據 | |
四、計量要求以及測試項介紹
標準號 | 建議計量內容 | 建議計量點 |
YY/T 0663.2-2024 | 0~1N.m精度：±0.2%FS 溫度：37℃±2℃ | 扭力：0.5N.m 溫度：37℃ |
測試項 | ||
血管支架扭轉結合強度測試方法 | 與輸送系統結合點相鄰的節段(例如，鞘、管路)的扭轉強度應與扭轉結合強度評價分開評價或同時評價。 | |
五、完成測試輔助用品（可選配）
標準號 | 儀器或材料名稱 | 參考圖 |
滅菌儀 | / |
六、滿足標準其他測試項的儀器（完整資料可咨詢銷售）
標準號以及測試項 | 儀器名稱 | 圖片 |
YY/T 0663.2-2024- 第D.5.2.2.2項 | 球囊綜合性能測試儀 |
|
YY/T 0663.2-2024- 第D.5.2.2.3項 | ||
YY/T 0663.2-2024- 第D.5.2.24項 | ||
YY/T 0663.2-2024- 第D.5.2.25項 | ||
YY/T 0663.2-2024- 第D.5.2.9項 | 血管支架連接強度測試儀 |
|
YY/T 0663.2-2024- 第D.5.3.3.3項 YY/T 0663.2-2024- 第D.5.3.3.4項 | 血管支架彎曲耐久性測試儀-軸向壓縮彎曲
|
|
YY/T 0663.2-2024- 第D.5.3.3.2項 | 血管支架脈動疲勞試驗系統 |
|
YY/T 0663.2-2024- 第D.5.3.3.2項 | 血管支架扭轉疲勞耐久性測試儀 |  |
YY/T 0663.2-2024- 第D.5.3.4.4項 | 血管支架徑向載荷測試儀 |
|
七、標配物品以及用途
名稱 | 數量 | 用途 | 參考圖 |
主機
| 1臺 | 設備整機發貨，無需安裝，不同樣品尺寸發不同設備 |

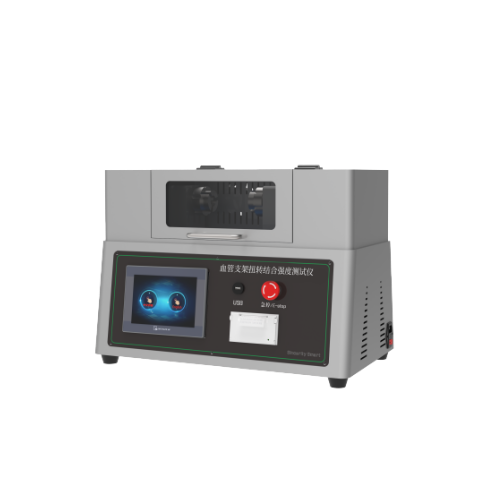

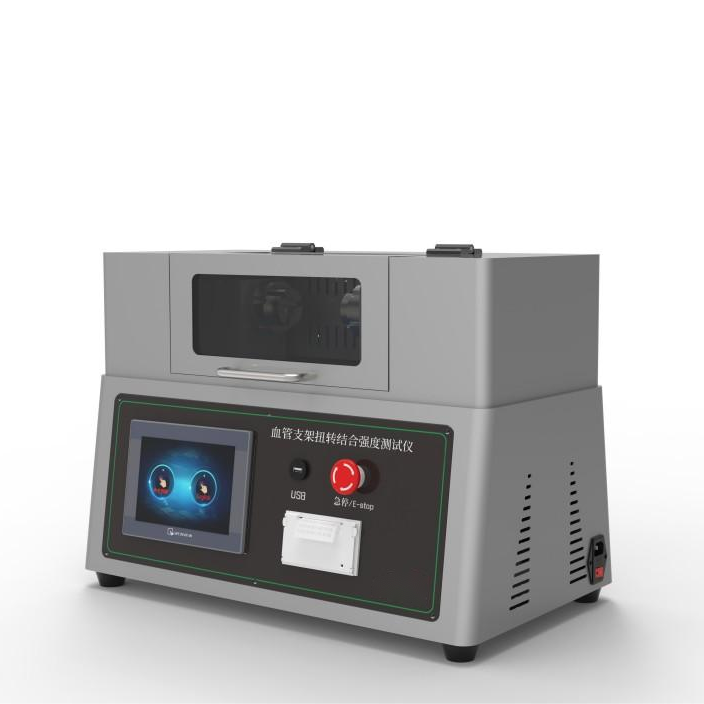

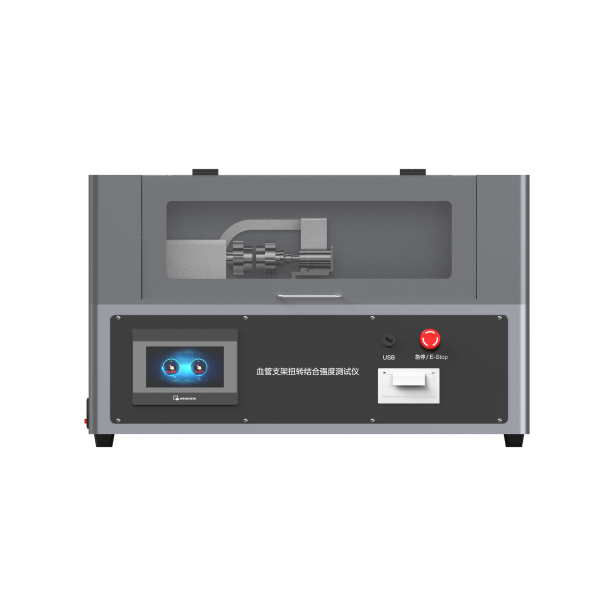

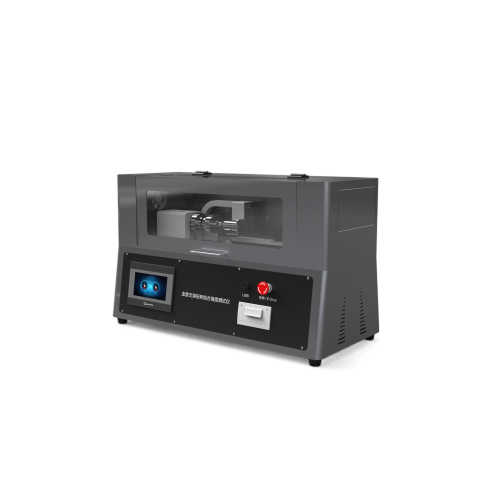

測試樣品長度最大150mm |

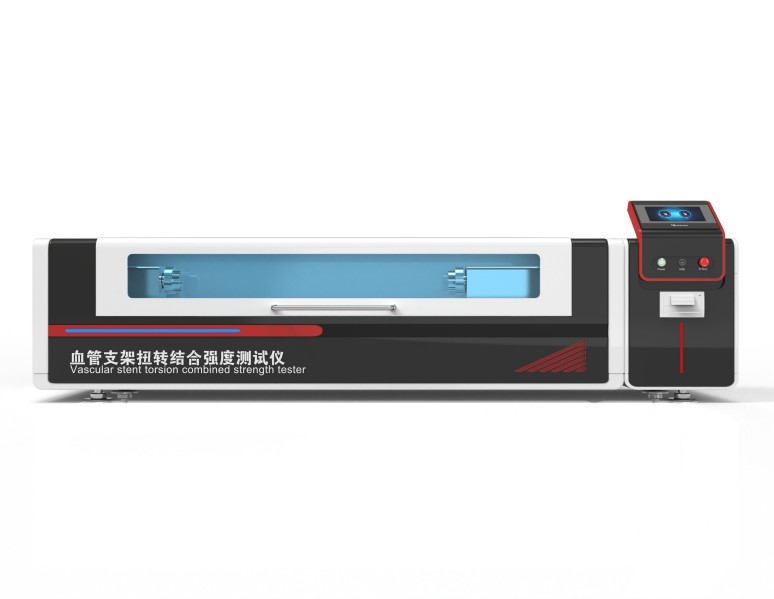

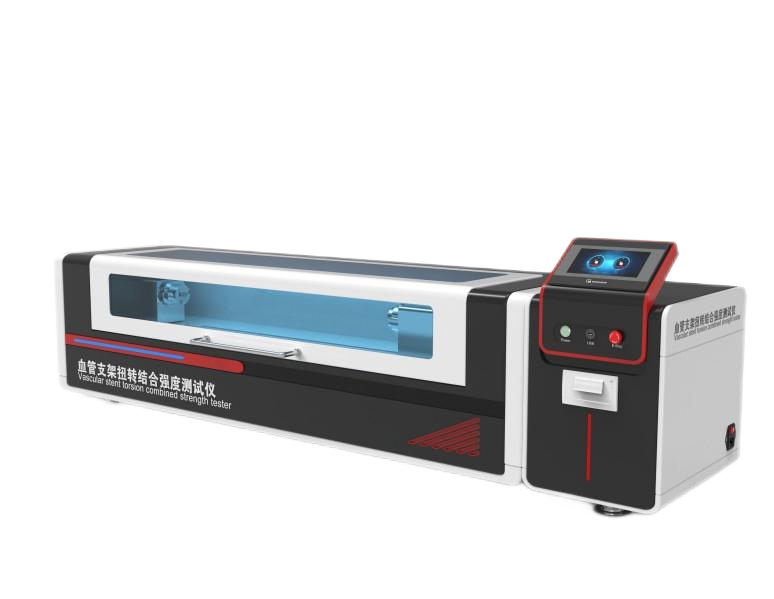

測試樣品長度最大250mm | |||

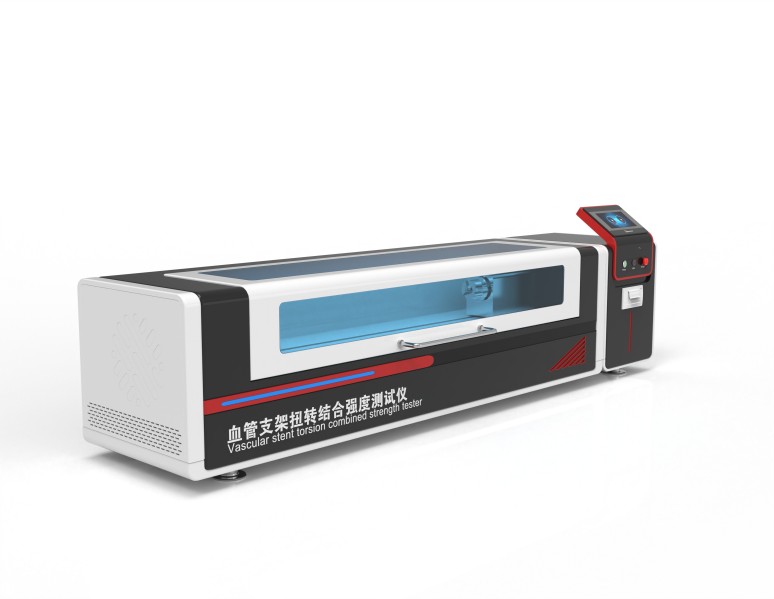

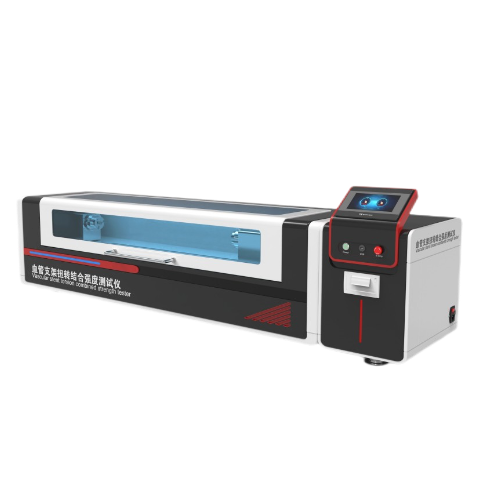

測試樣品長度500mm或更大尺寸 | |||
電源線 | 1根 | 設備連接插座使用 | / |
說明書 | 1份 | 介紹設備使用方法以及保養等注意事項 | / |
操作視頻（電子版） | 1份 | 手把手指導操作流程，學習更方便 | / |
合格證及保修卡
| 1份 | 出廠質檢，質保服務 | / |
銘牌 | 1個 | 記錄設備整體信息 | / |
八、應用場景與行業需求
使用單位 | 產品性能 |
?醫療器械生產質檢 | 出廠前的性能驗證，確保符合標準 |
?醫療機構設備維護 | 定期檢測支架防止老化 |
?第三方檢測機構 | 用于產品認證，提供權威合規報告 |
科研機構 | 用于產品升級，滿足醫療行業對產品的需求 |
九、使用注意事項
?環境要求 | 建議測試在37℃環境中進行 |
?校準維護?： | 定期校驗傳感器，避免數據漂移 |
預處理 | 保持試樣整潔干凈，無缺陷 |
十、質保售后
安裝調試 | 公司可在買方準備好設備所需外部條件(如水，電等)后，負責該設備的安裝、調試、啟動工作，并提供良好的技術支持和售后服務，同時對使用人員進行培訓，保證受訓人員能夠獨立、熟練操作設備和完成簡單的維修工作、設備日常維護等工作。 |
保修 | 設備保修期為1年,易耗品、天災人員為損壞除外，保修期內，賣方負責該設備由于設備自身原因而引起的各種故障問題并負責無償解決。在保修期外，該設備的維修工作要收取備品備件的成本費用和一定的服務費用。 |
維修反應時間 | 賣方在接到買方的故障通知后，保證在2小時內做出響應，并爭取在最短的時間內盡快排除故障 |
終身服務 | 賣方承諾在該設備的使用期間，可無償、無限期地提供該設備的技術支持工作。 |
