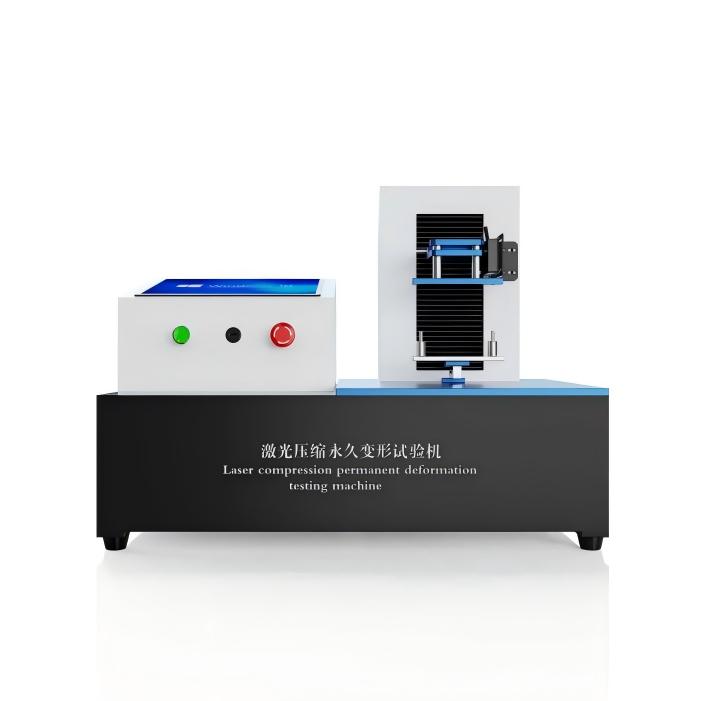

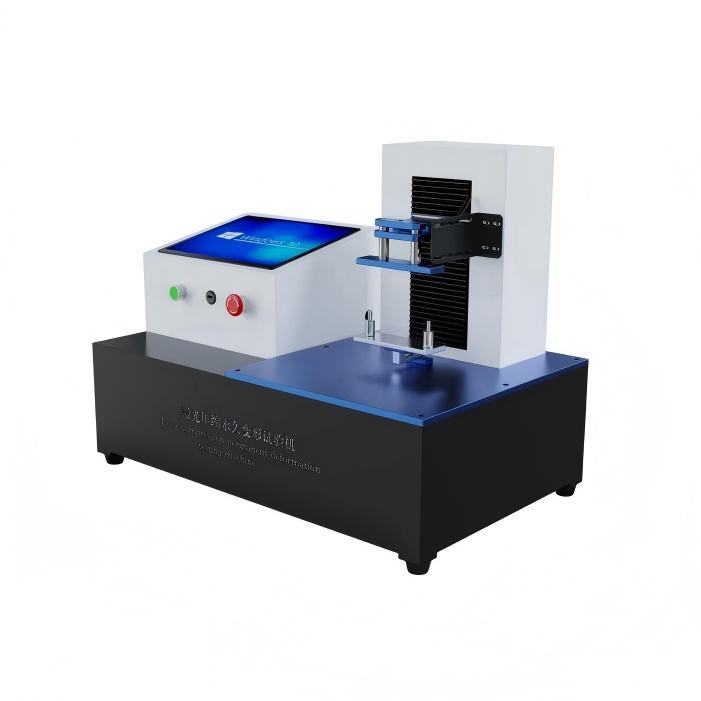

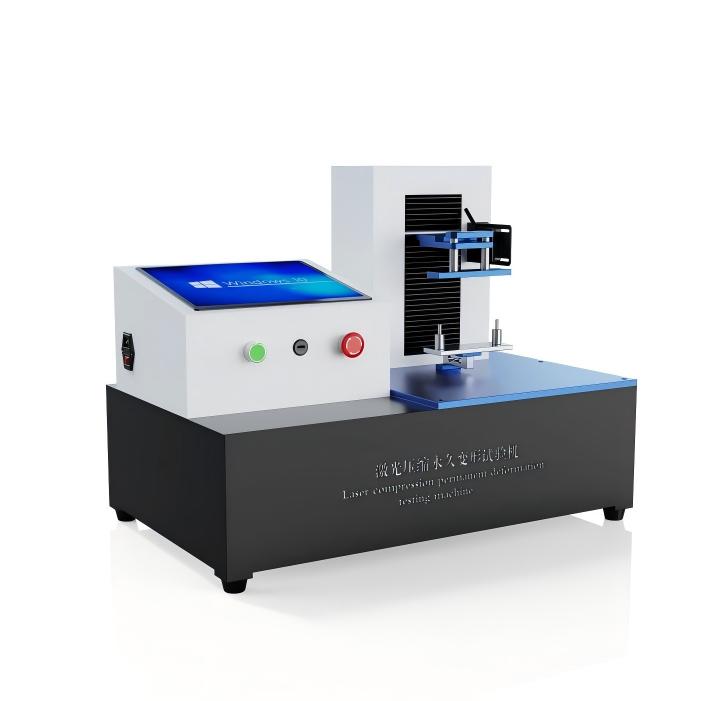

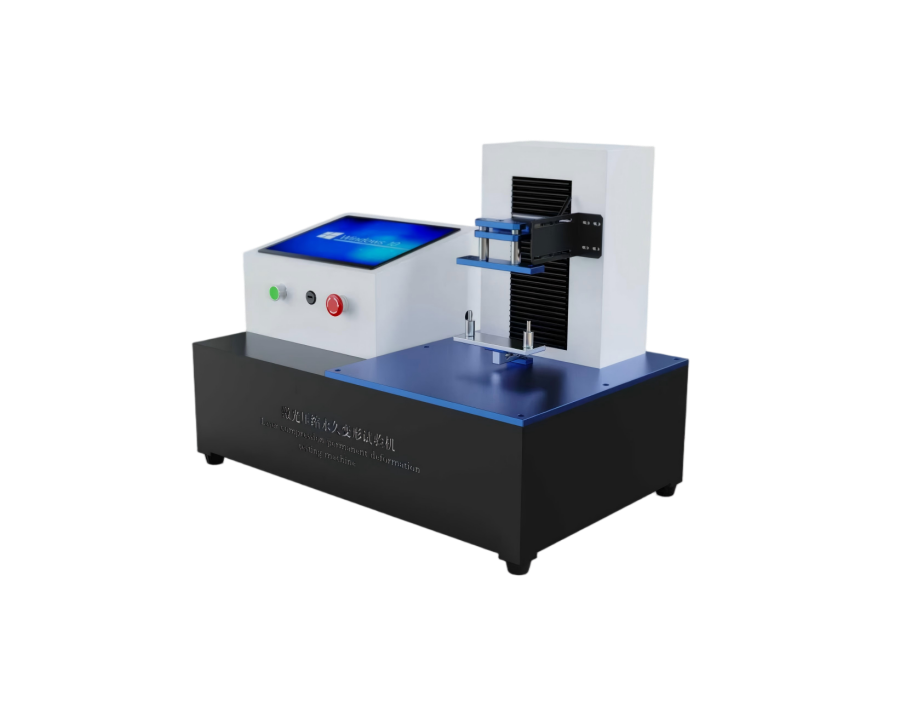

汽車密封條壓縮變形量測試儀、激光壓縮永久變形試驗機

簡介：

激光壓縮永久變形試驗機是基于PV3363開發的汽車密封條檢測設備，可線性的檢測汽車密封條壓縮變形量曲線。

執行標準：

PV3363、GB/T7759 、QC/T709、GB/T 21282、SMTC 3 C00003-2010

技術參數

控制系統：PLC+Windows系統；

操作界面：彩色12寸嵌入式工業電腦，中英文切換，WiFi連接；

?精度要求?：試驗力分辨力達1/±500000 FS，示值誤差≤±0.2%（0.5級精度）；

?力控范圍?：10kg，精度支持恒力、恒變形控制模式；

激光測距傳感器：120±60mm 重復精度0.002mm；

?環境模擬?：部分設備集成溫濕度控制系統，滿足標準測試環境（23±2℃，50±5% RH；

檢測流程（基于GB/T 7759）

?樣品制備?：裁取代表性密封條樣本，按標準尺寸處理并預調節溫濕度；

?初始厚度測量?：使用激光傳感器記錄壓縮前厚度；

?壓縮階段?：

樣品置于夾具中，施加規定壓力（如實際工作壓力的70%）；

保持壓縮狀態至標準時間（通常22-24小時；

?恢復與測量?：

卸壓后靜置恢復（如30分鐘），測量殘余厚度；

計算永久變形量：變形率 = [(初始厚度 - 殘余厚度) / 初始厚度] × 100%；?

采用伺服電機+高精度滾珠絲杠驅動，符合GCB6-89標準；

自動生成測試報告及變形曲線，適用于三元乙丙等密封條；

?自動化測試裝置?

集成高度傳感器，實時監測壓縮/恢復過程數據，提升檢測效率；

?兼容標準?：優先選擇明確符合GB/T 7759、ISO 815等標準的設備；

?工裝適配性?：根據密封條截面形狀定制專用夾具；

用電要求：220v,600W;

外形尺寸：：750×460×570mm;
