?一、介紹?

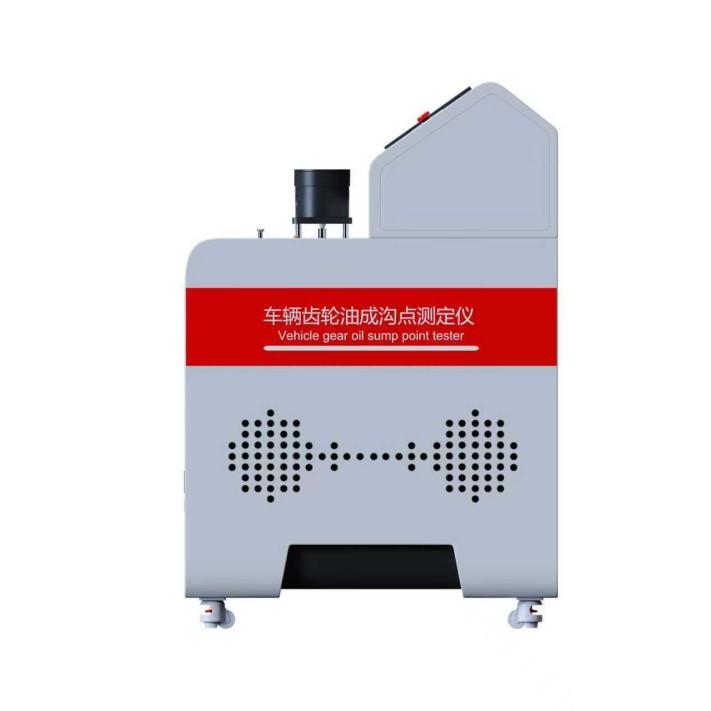

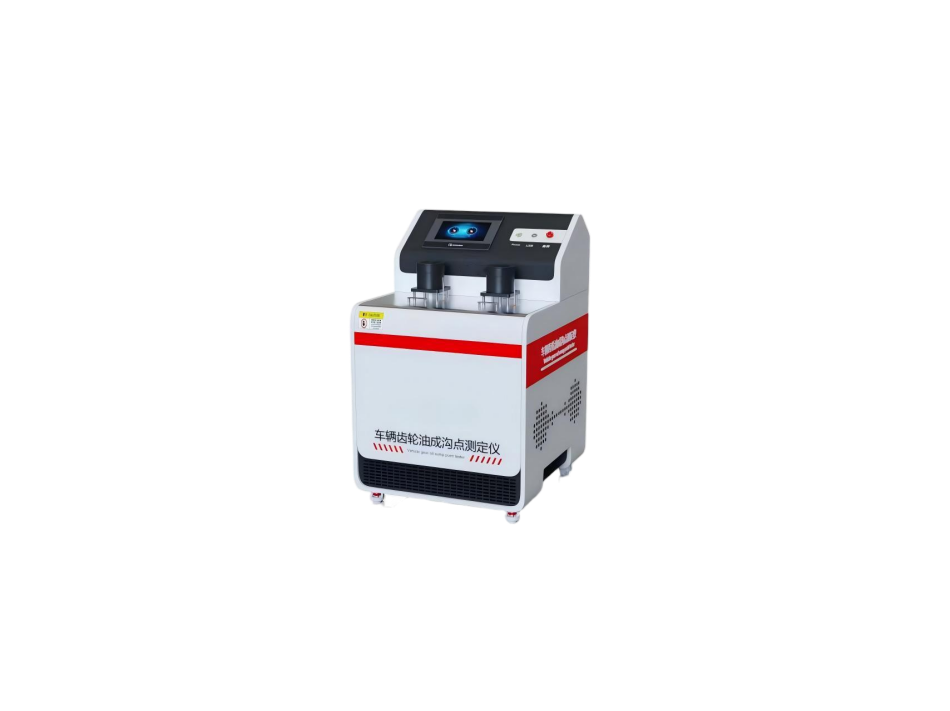

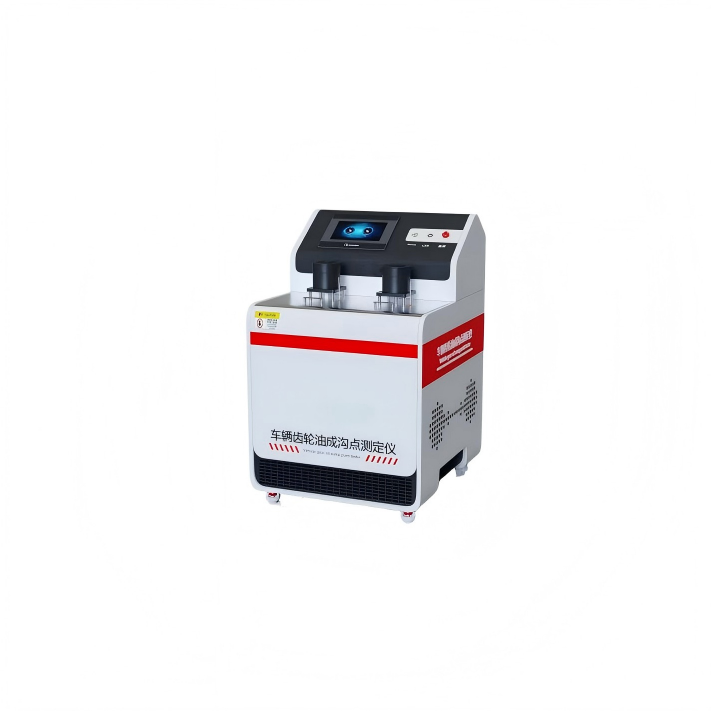

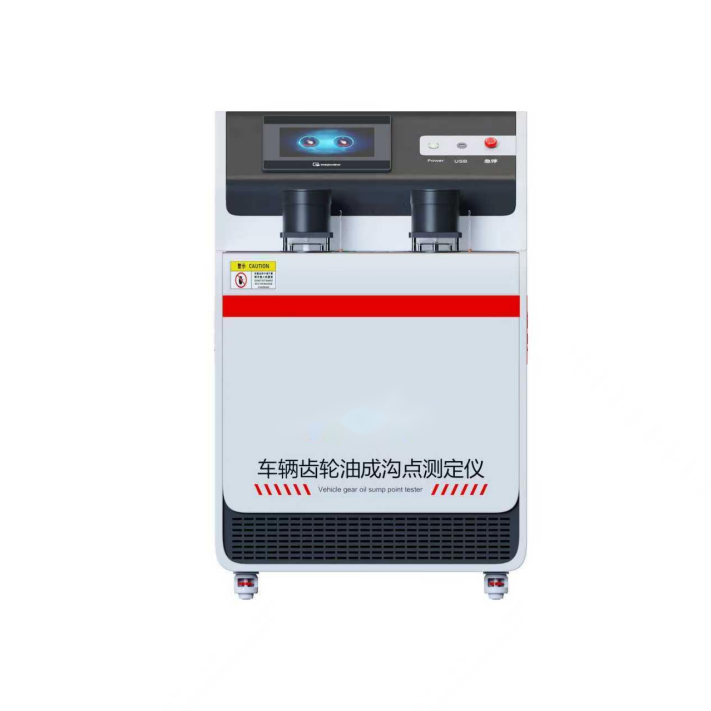

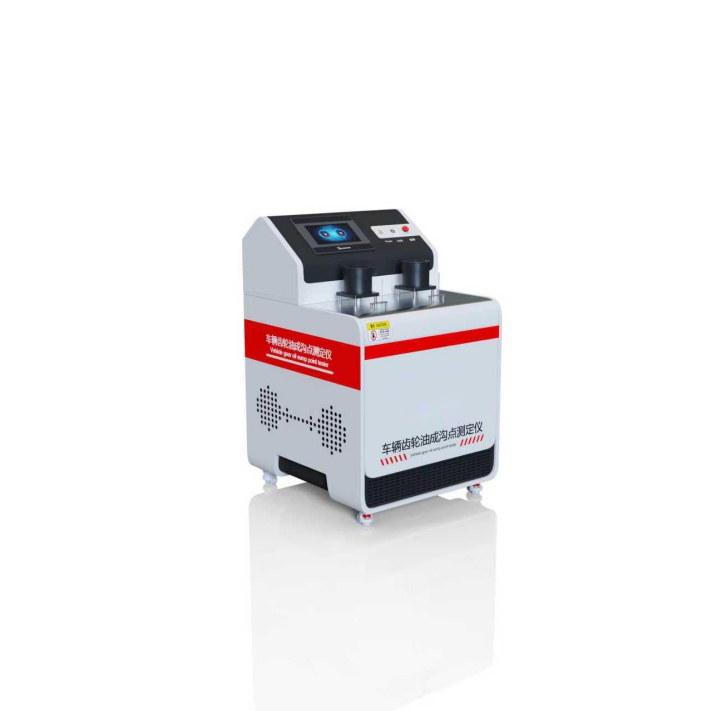

車輛齒輪油成溝點測定儀，是專為車輛齒輪油成溝點性能檢測設計的專用精密儀器，核心用于模擬車輛齒輪油在低溫環境下的流動性及低溫使用適應性，精準測定齒輪油在規定降溫速率下、特定低溫條件下形成連續溝槽并保持不閉合的最低溫度（即成溝點），為齒輪油產品配方研發、生產質控、出廠檢驗及應用選型提供權威、可重復的檢測數據支撐，保障車輛齒輪油在低溫工況下的潤滑性能，避免因低溫流動性差導致的齒輪磨損、機械故障等問題。
?二、關鍵參數?
?參數項? | 規格? |
控制系統 | 工業級PLC |
操作界面 | 彩色7寸觸摸屏，中英文切換 |
操作方式 | 全觸控操作，可設置、調用、修改測試程序 |
打印機 | 嵌入式打印機 |
冷浴 | -60°~0° 精度±1° 非液體型 |
熱浴 | 室溫-48° 精度±1° |
測試時間 | 0s-9999s 可調 |
試樣容器 | 平底圓桶型。內徑92.1mm，高114.3mm，腳高25.4mm |
成溝用鋼片 | 尺寸為152.4mmx19.Imm x3.2mm，用不銹鋼制成 |
試驗環境 | 試驗室溫度為15°C~25°C，相對濕度為30%~40%。 |
攪拌方式 | 自動攪拌 可設置 |
外形尺寸 | 約長700mm*寬500mm*500mm |
重 量 | 約150kg |
整機功率 | 約1.5KW |
安全配置 | 急停按鈕，過載保護 |
電源電壓 | AC220V 50Hz |
USB測試軟件插口，讀取數據，可連接電腦 | |
?三、執行標準?
符合標準：
SH/T 0030車輛齒輪油成溝點測定法
四、試驗方法：
1、將大約650mL的試樣倒人試樣容器直至距容器頂部12.7mm刻線處。然后蓋上容器蓋插上溫度計，并將試樣容器放在熱浴中，將試樣加熱達到46°C(如用水浴，應調整水浴液面與試樣液面一致)。
2、當試樣溫度達到46°C時，從熱浴中取出試樣容器，如用水浴時，要擦干試樣容器上的水。
3、趁熱調整試樣容器蓋上的溫度計，使溫度計的球部位于試樣的中部，同時，在離試樣容器壁約12.7mm處的長方孔內，將成溝用鋼片垂直地插人到試樣容器底部。然后，立即將試樣容器放人冷浴中。
4、試樣容器放入冷浴后，起動冷浴。當冷浴溫度達到規定試驗溫度時開始計時，試樣容器在此冷浴溫度下，連續存放18h。
5、存放18h后，從冷浴中取出試樣容器并在30s內完成以下操作程序:a.檢查試樣溫度應在試驗溫度±1°C范圍之內;
b.打開試樣容器蓋和取下溫度計，并防止成溝用鋼片移動;c.在5s內，把保持垂直的成溝用鋼片沿直徑方向橫過并緊貼容器的底部將試樣刮一條溝。
6、在刮溝后的10s內，仔細觀察試樣是否重新流回并完全覆蓋試樣容器底部，如果10s內試樣流回并完全覆蓋試樣容器底部則試樣不成溝，反之試樣成溝。
五、配置清單
主機1臺；
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
電源線1根;
扳手1套;
宣傳冊若干;
