?一、介紹?

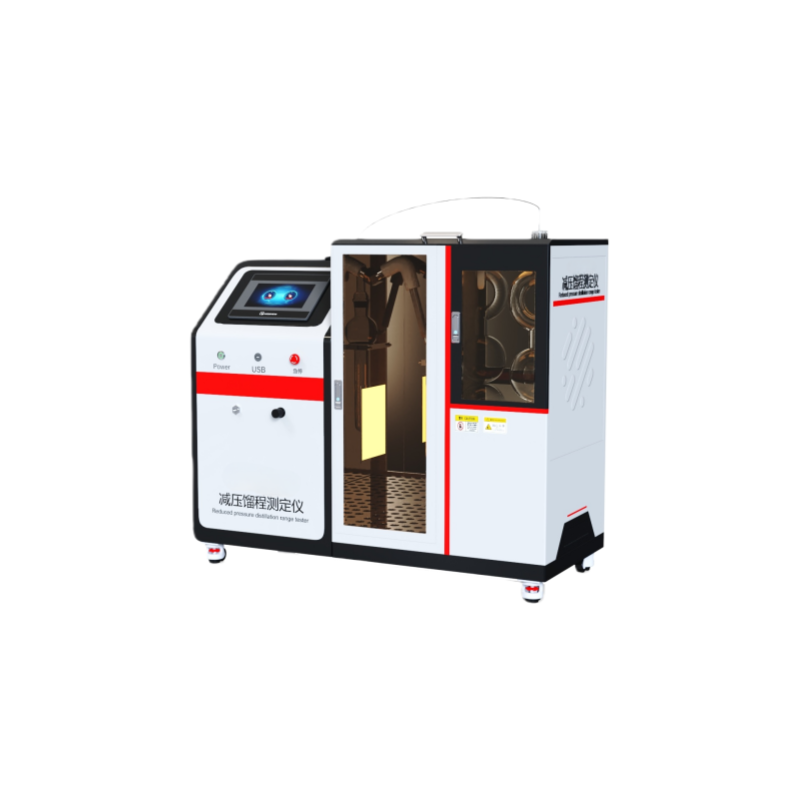

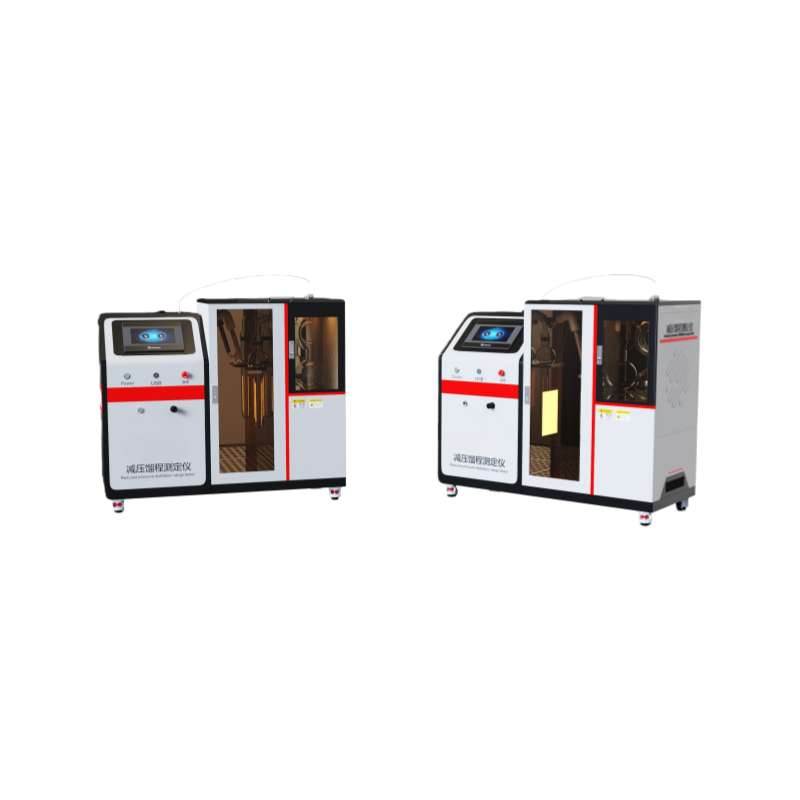

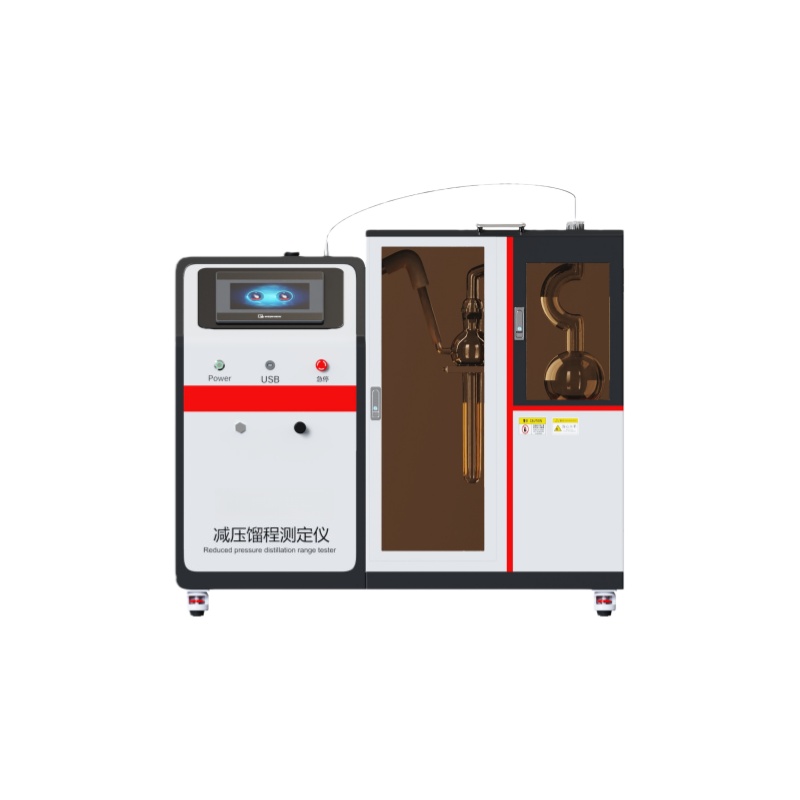

減壓餾程測定儀采用壓力傳感器和數顯壓力表組成真空測量顯示系統代替水銀U型管檢測負壓，外殼采用鈑金材質，安裝方便，并配有照明燈、連續可調功率加熱爐、加熱爐冷卻裝置。廣泛應用于煉油廠、鐵路、航運、石油公司及油料商業部門對石油產品的蒸餾測定。
?二、關鍵參數?
?參數項? | 規格? |
控制系統 | 工業級PLC |
操作界面 | 彩色7寸觸摸屏，中英文切換 |
操作方式 | 全觸控操作，可設置、調用、修改測試程序 |
打印機 | 嵌入式打印機 |
加熱功率 | 蒸餾燒瓶加熱器:1000W 受器量筒加熱器:350W |
蒸餾燒瓶加熱爐功率 | (0~1300)W連續可調 |
受器量筒空氣浴控溫點 | 室溫~100°C連續可調 |
空氣浴溫度傳感器 | Pt100鉑電阻 |
空氣浴控溫方式 | 數顯控溫表自動控溫 |
數顯壓力表 | 絕壓(0~200)mm汞柱 |
受器量筒空氣浴照明燈 | 節能日光燈 |
溫度測量范圍 | 室溫~360°C |
量筒室控溫范圍 | 室溫~100°C;數顯溫控表自動控溫 |
控溫精度 | 設定溫度士1°C |
壓力分辨率 | 0.1mmHg |
ZUI大殘壓 | <1mmHg |
加熱功率 | 0-1300W |
緩沖罐容積 | 1000mL |
環境溫度 | 5°C~45°C |
相對濕度 | ≤85%RH(無冷凝) |
供電電源 | AC220 50Hz |
USB測試軟件插口，讀取數據，可連接電腦 | |
?三、執行標準與適用場景?
1.符合標準：
SH/T0165《高沸點范圍石油產品高真空蒸餾測定法》標準
2.適用場景?：
石油行業?：分析潤滑油、燃料油等，控制煉制工藝。
?化工行業?：測試溶劑和原料，優化生產。
?環保領域?：分析廢油污染物，支持處理方案。
四、操作流程
1.完成準備工作,開始加熱。初餾時間控制在10~20min。
2.蒸餾時控制從初餾點到餾出10%的時間不超過6min,10%~90%每分鐘餾出4~5mL。餾出90%時允許最后調整一次加熱強度，使90%到終餾點不超過5min；
3.蒸餾時,按試樣技術標準的要求記錄溫度和餾出百分數，同時記錄殘壓和時間。蒸餾過程殘壓波動不得超過0.5mmHg。
4.蒸餾到終餾點,停止加熱,取下保溫罩,待溫度計自然冷卻到100°C以下，緩慢地放空。水銀真空壓力計回到原位后停真空泵。
5.按常、減壓溫度換算圖(圖4)將減壓下測定的各點溫度換算為常壓下的溫度。
