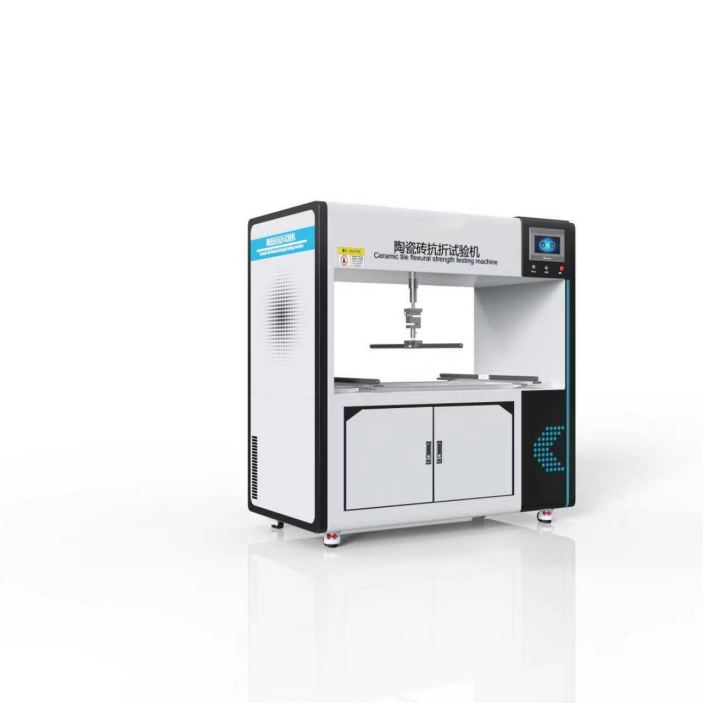

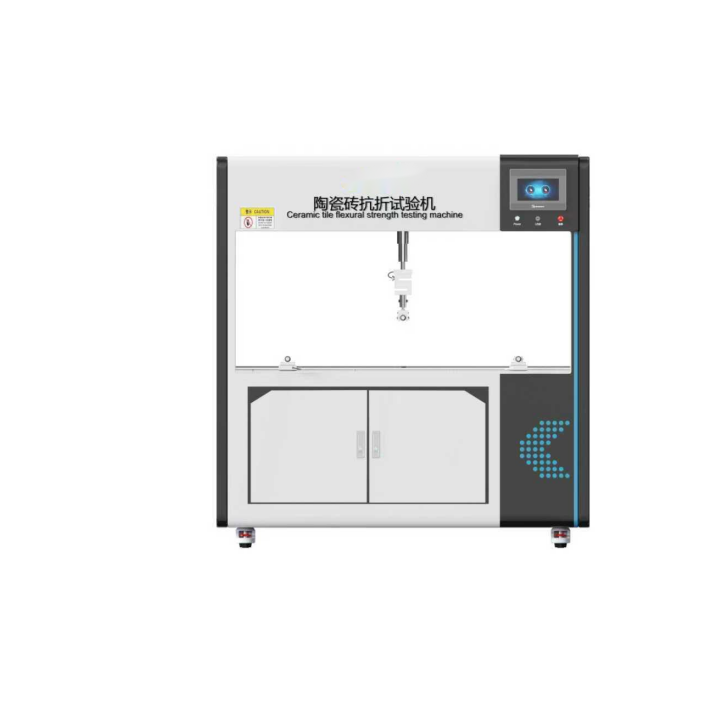

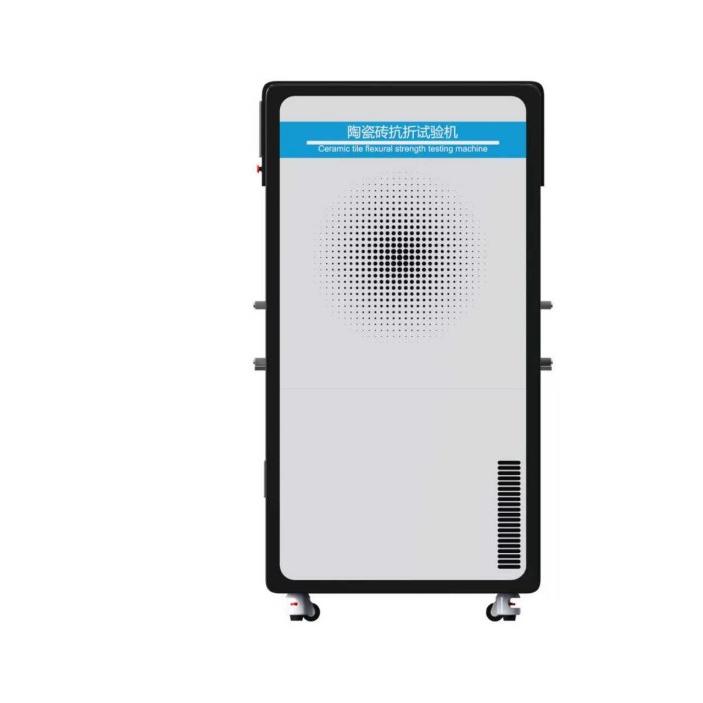

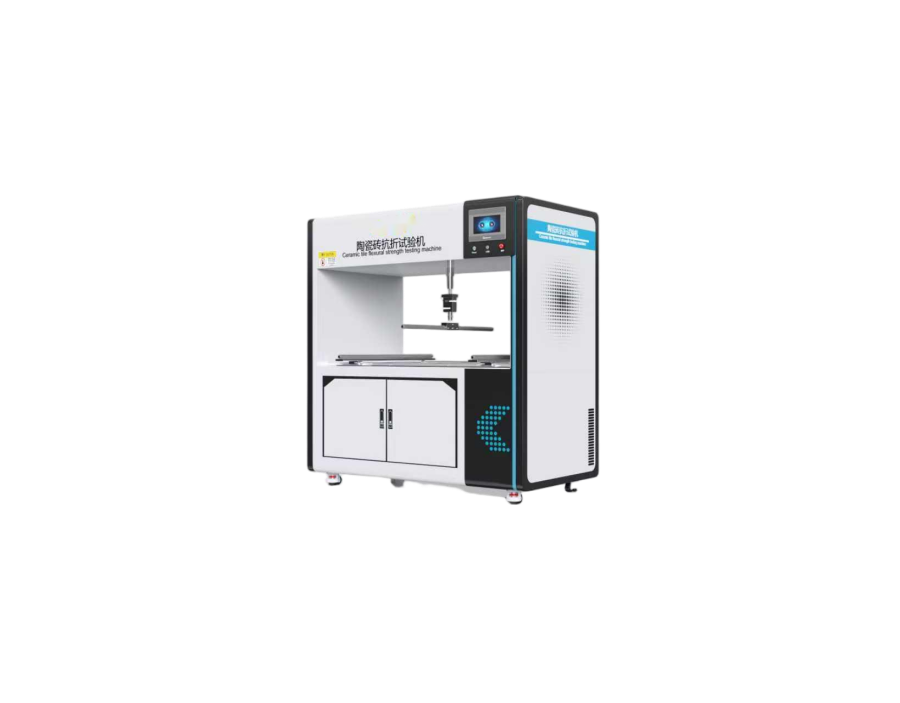

一、產品簡介：
陶瓷磚抗折機主要是用來測量陶瓷磚、玻璃等脆性非金屬板材抗彎強度的試驗設備。適用測量工程陶瓷、電磁、瓷管、日用陶瓷、紙面石膏板、纖維水泥制品、天然飾面石材等材料的抗折試驗。
二、關鍵技術參數：
?參數項? | 規格? |
控制系統?? | PLC控制系統 |
操作界面? | 彩色7寸觸摸屏顯示，中、英文菜單式操作，簡單方便，顯示直觀 |
打印機 | 嵌入式打印機 |
試驗力 | 0N~10000N (精度±1%FS）可選配其他精度量程 |
絲杠行程 | ≥130mm |
支承輥、壓刀輥半徑 | 15mm(外面包有 5mm 厚橡膠) |
兩支承銀間距 | 160mm~1000mm(可調定) |
加載速度 | 0~250(N/S)可調 |
電源電壓 | AC220V 50Hz |
三、執行標準及測試原理：
GB/T 3810.4-2016 陶瓷磚試驗方法第 4部分中斷裂模數和破壞強度的測定和國際標準
ISO 10545-4:1995《陶瓷磚-第 4 部分:斷裂模數與破壞強度的測定方法》
測試原理：
以適當?shù)乃俾氏虼u的表面正中心部位施加壓力,測定磚的破壞荷載、破壞強度、斷裂模數.
四、步驟
1、用硬刷刷去試樣背面松散的粘結顆粒。將試樣放入干燥箱中,溫度高于105℃,至少24 h,然后冷卻至室溫。應在試樣達到室溫后3h內進行試驗。
2、將試樣置于支撐棒上,使釉面或正面朝上,試樣伸出每根支撐棒的長度為
。
3、對于兩面相同的磚,例如無釉馬賽克,以哪面向上都可以。對于擠壓成型的磚,應將其背肋垂直于支撐棒放置,對于所有其他矩形磚,應以其長邊L垂直于支撐棒放置。
4、對凸紋浮雕的磚,在與浮雕面接觸的中心棒上再墊一層厚度與表1相對應的橡膠層。
5、中心棒應與兩支撐等距,以1N/(mm2·s)士0.2N/(mm2·s)的速率均勻的增加荷載,每秒的實際增加率可按公式計算,記錄斷裂荷載F。
五、配置清單
主機1臺；
測試軟件1套；
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
電源線1根;
扳手1套;
宣傳冊若干;
