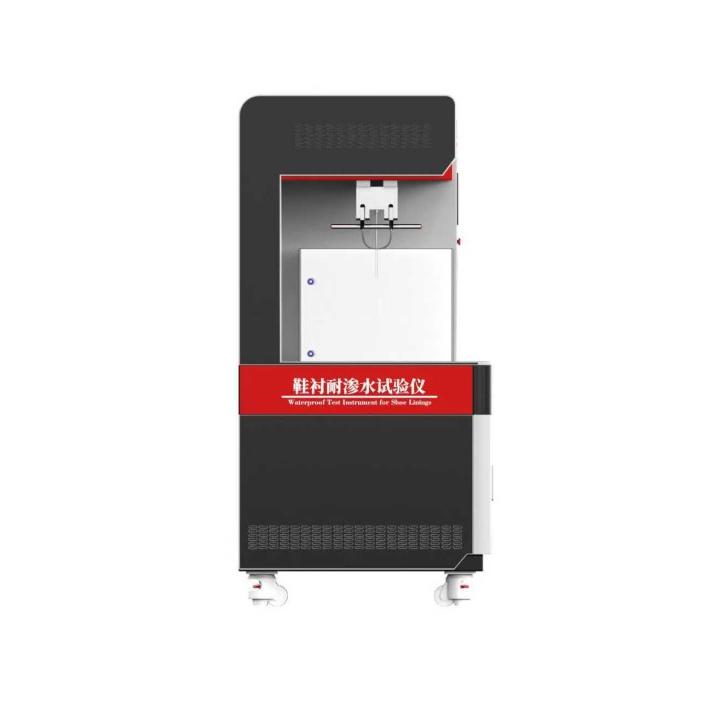

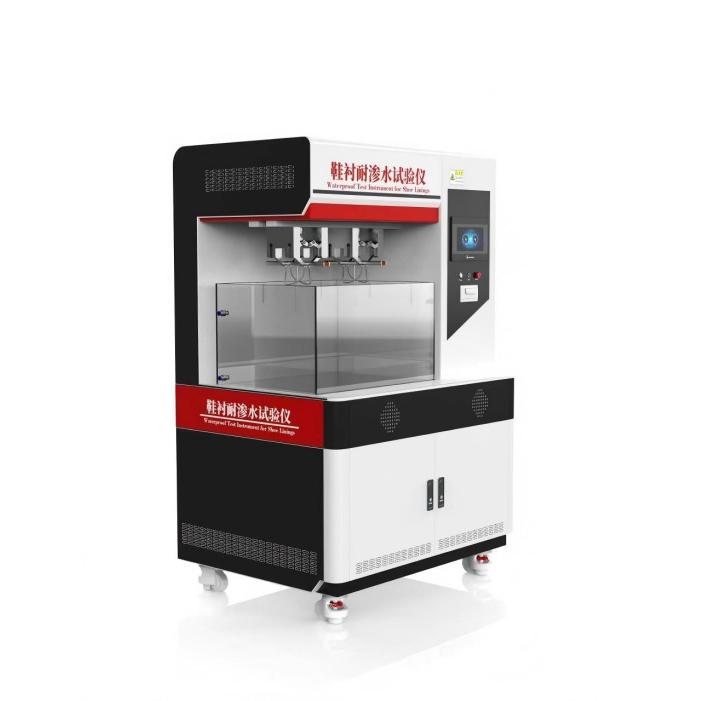

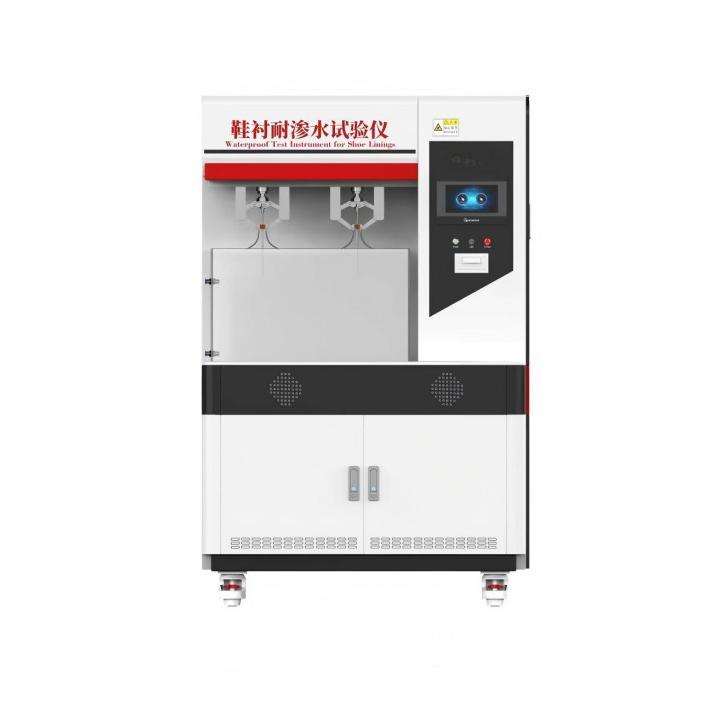

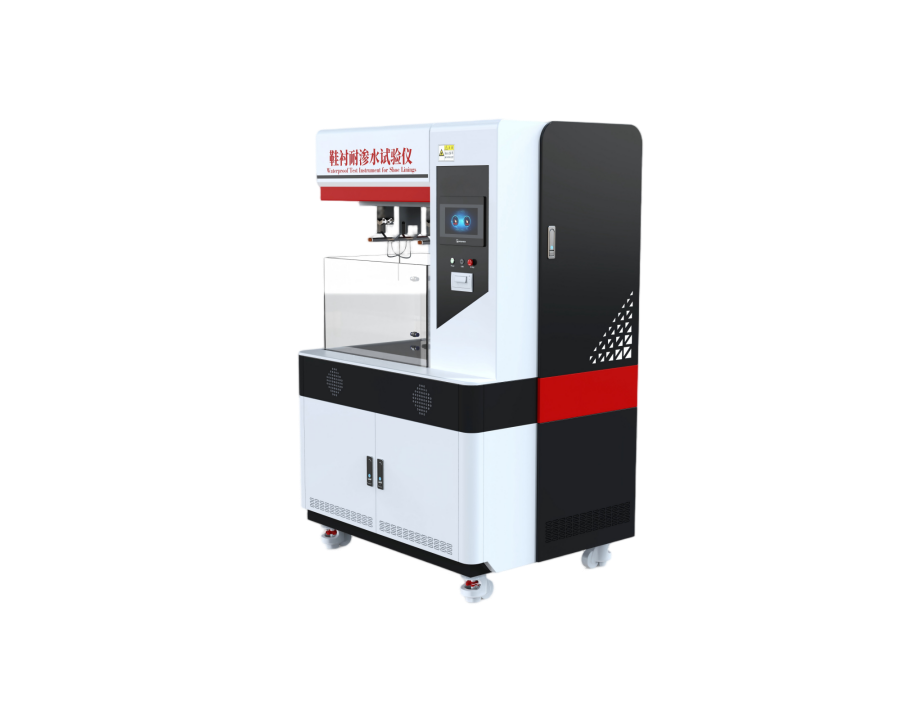

鞋襯耐滲水試驗儀、膠面膠靴(鞋)耐滲水試驗儀
一、介紹
鞋襯耐滲水試驗機是一種用于檢測膠面鞋(靴)內襯套防水性能的專用設備
二、關鍵技術參數
?參數類別? | ?指標范圍? |
控制系統?? | PLC控制系統 |
操作界面? | 彩色7寸觸摸屏顯示，中、英文菜單式操作，簡單方便，顯示直觀 |
打印機 | 嵌入式打印機 |
測試方法 | 充氣法/浸泡法 |
測量范圍 | 0kpa-100kpa （可選配其他量程） |
精度 | ±0.5%FS (可選配其他精度） |
充氣壓力 | 0.4kpa-0.6kpa（空壓機客戶自備） |
測試時間 | 0-9999s可任意設置 |
測試工位 | 2工位 |
控制方式 | 觸摸屏自動控制 |
三、執行標準及應用
符合標準
HG/T 3664-2015，GB 25037-2010試驗等標準。
測試原理
將空氣灌至襪套里通過空壓機輸入壓縮空氣，注入空氣后將試樣浸入水槽至邊緣并施加(10±0.1kpa)的連續內部壓力30S，將襪套壓至水箱內以測試防水防漏性
四、測試流程
試樣準備?
4.1、試樣從同批成品靴(鞋)中抽取
4.2、試樣每組不少于3雙
測試方法及步驟
充氣法
4.1.1將試樣靴口用夾具密封。
4.1.2向被密封的靴腔內充人壓縮空氣
4.1.3 當靴腔內空氣壓力達到10 kPa±1.5kPa后將試樣靴浸人水槽中，使水面距靴口75mm~40mm，并使壓力穩定30s士2s，觀察靴表面是否有氣泡冒出。?
浸泡法
將試樣浸人水中，使水面距鞋(靴)口30mm~25mm，經過16h士0.5h取出，檢查是否有水滲人鞋(靴)內。?
五、試驗結果及其表述
5.1按充氣法測試時觀察靴表面有無氣泡冒出。
5.2按浸泡法測試時使用試紙或其他方法進行觀察有無水滲入鞋(靴)內。
5.3每組試樣的試驗結果按只表示
六、配置清單
主機1臺；
測試軟件1套；
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
電源線1根;
扳手1套;
宣傳冊若干;
