執(zhí)行標準：ICS 39.040.10、ISO 23160:2011,MOD、GB/T 33725—2017、
GB/T 5270 代替 ISO 2819；GB/T 12967.2 代替 ISO 8251；QB/T 2537 代替 ISO 11640；
GB / T38022 — 2019 / ISO1413 : 2016

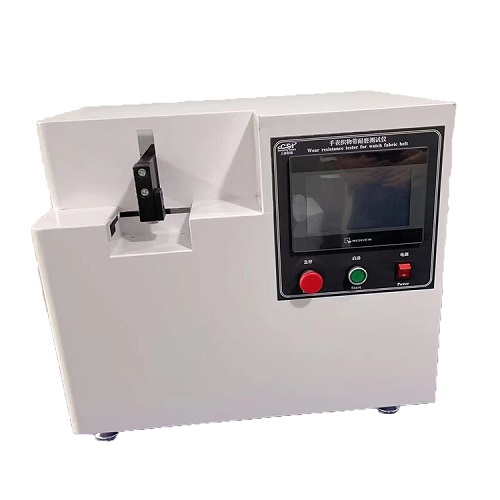

1、目的
試驗的目的是模擬類似手表實際使用條件下，因與衣物摩擦而引起的輕微磨損。
2、試驗條件
試驗條件應如下：
a) 試驗樣本下壓力F：1OO N±5 N；
b) 織物帶速度：0.5 m/s；
c) 試驗樣本下壓高度h ：15 mm±2 mm；
d) 試驗持續(xù)時間：3ho
注：試驗持續(xù)時間也可雙方商定。
3、試驗樣本
織物帶試驗可適用于表殼、表帶和其他零件鍍層的耐磨損試驗。
試驗前，應按照GB/T 5270和ISO 27874規(guī)定的方法檢査裝飾鍍層的附著力。 試驗樣本應以與織物帶平行接觸的適當方式放置。
4、織物帶
織物帶應具有表4中所示的特性。
材料 | 滌綸 |
寬度 | 29.0 mm±2.0 mm |
厚度 | 1.90 mm±0.15 mm |
拆下紗線線密度 | 經向：60 texX4,允許偏差±5% 緯向：28 texX2,允許偏差±5% |
