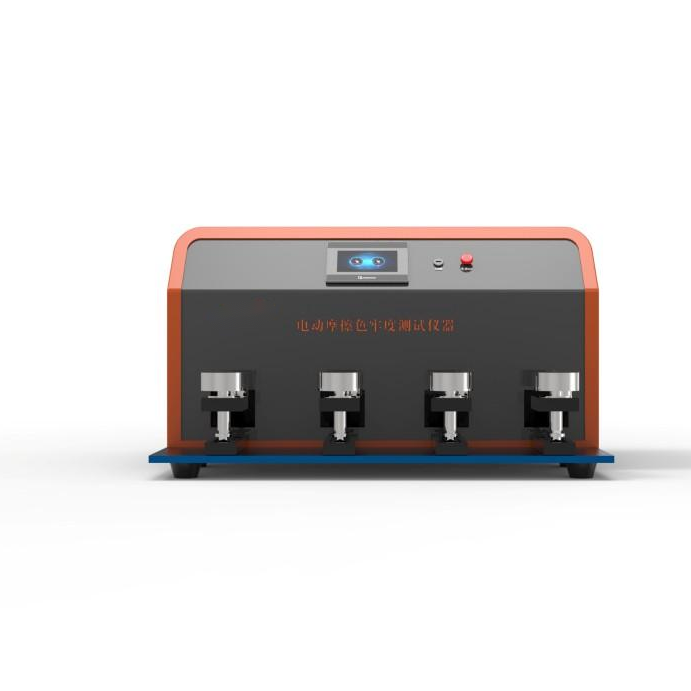

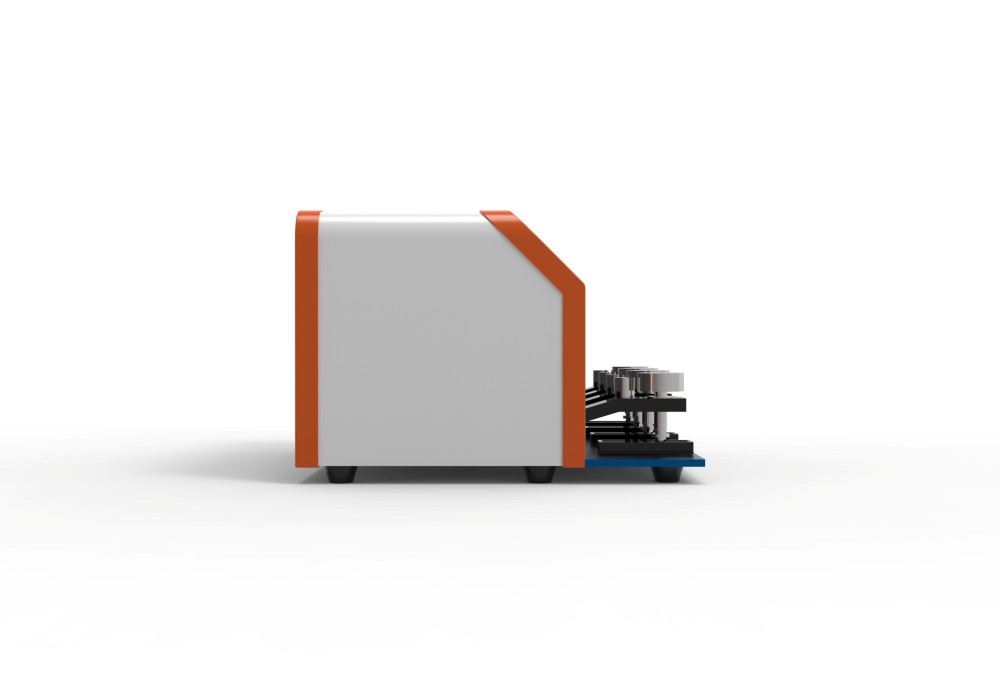

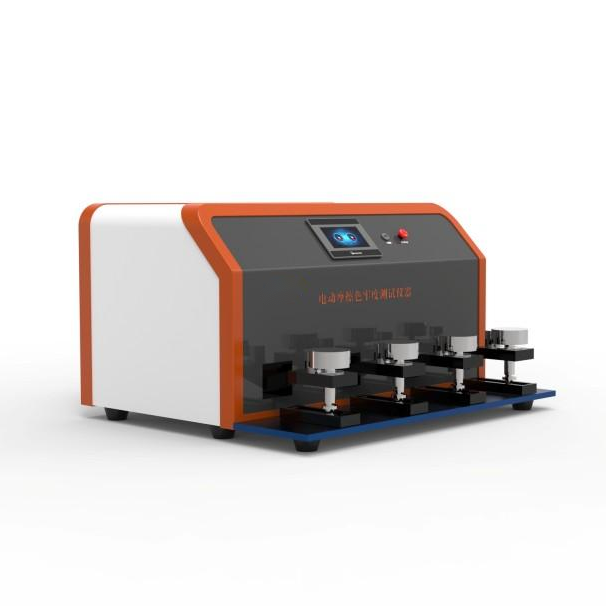

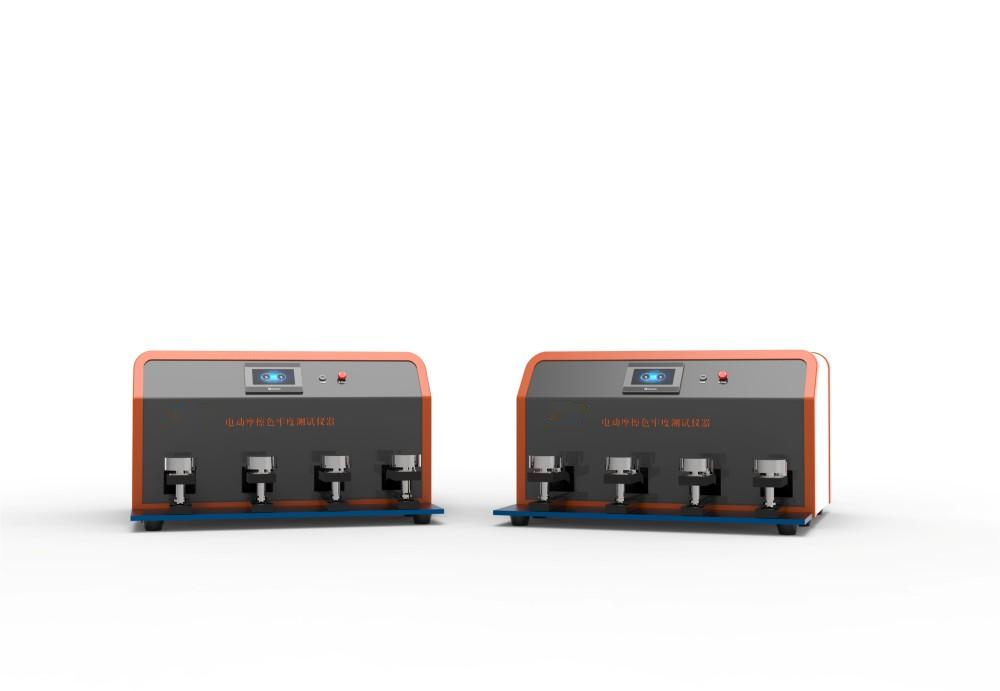

電動干濕摩擦色牢度測試儀-四工位
?
一，設備介紹
是紡織品、皮革、涂層材料等行業中?用于評估材料表面顏色抵抗摩擦（干摩擦和濕摩擦）能力的專用檢測儀器?。它是一種標準化、自動化程度較高的設備，替代了早期的手動摩擦測試方法，提高了測試結果的?重復性、再現性和效率?。
二、關鍵性能參數
?項目? ?參數要求?
控制系統? PLC控制系統
操作界面? 彩色5寸觸摸屏，中英文切換?
摩擦頭直徑 ?16mm，選配方形磨頭16mm x 25mm
垂直壓力 9N±0.2N
標配 恒溫槽0-99°精度±1°
摩擦頭行程 104/100mm(可調整)
往復摩擦速度 60次/MIN可調節其他速度
極限力?? 5000N
傳動機構 精密步進電機+驅動器和高精度步進電機，傳動穩、噪音??；
測試工位 四工位
標配?? 指環套6個?
標配 AATCC摩擦布1盒（1000片）
標配 砂紙6張
電源 AC90V-240V/50Hz（自適應寬電壓）
整機功率 50W
外形尺寸 800×330×260mm(L×W×H)；
三，設備構成與特點（綜合性）?
?模擬摩擦作用：? 在標準化的壓力、行程和速度下，驅動摩擦頭（通常是標準摩擦布包裹的矩形方塊）在試樣表面進行往復直線摩擦。
?執行兩種測試：?
?干摩擦測試：? 使用干燥的標準摩擦布（通常為棉布）進行摩擦。
?濕摩擦測試：? 使用經過標準規定（如ISO 105-X12, AATCC 8, GB/T 3920等）浸濕并擠干至規定含水率（通常約65%或100%，視標準而定）的標準摩擦布進行摩擦。
?控制關鍵參數：?
?摩擦行程：? 通常是固定的直線長度（如104mm±3mm）。
?摩擦速度：? 勻速運動（如每秒1個來回）。
?摩擦次數：? 可預設（通常至少10次，視標準要求）。
?施加壓力：? 通過杠桿機構或直接配重，在摩擦頭上施加標準規定的向下壓力（通常是9N±0.2N）。
?摩擦頭尺寸：? 標準的矩形底面（如16mm x 25mm）或者?16mm。
四、主要組成部分
?電動驅動系統：? 電機驅動曲柄滑塊機構或類似裝置，實現摩擦頭的直線往復運動。
?摩擦頭組件：?
?摩擦頭底座：? 通常為金屬塊，底面平整。
?摩擦頭夾具：? 用于固定標準摩擦布，確保其平整無褶皺地包裹在底座底面。
?試樣臺：? 用于夾持待測試樣，通常有夾緊裝置確保試樣平整、不移動。試樣臺位置可調以適應不同厚度試樣。
?壓力施加機構：?
?杠桿 + 配重塊：? 最常見的形式，通過杠桿原理將配重塊的重力放大后施加到摩擦頭上。
?直接氣缸/電磁力：? 在某些高級型號中可能使用，精度更高。
?計數器：? 預設并記錄摩擦往復的次數，到達設定次數后自動停止。
?底座與機身：? 提供穩定支撐。
?控制面板：? 設定摩擦次數、啟動/停止等操作。
五、合規性要求（核心標準）
測試標準：
ISO105X12 AATCC8 AATCC165 GB/T3920 GB/T5712 JISL0849等
六、測試原理與過程
?準備試樣：? 裁剪規定尺寸的待測材料和標準摩擦布。
?固定試樣：? 將試樣平整緊繃地固定在試樣臺上。
?準備摩擦頭：?
?干摩擦：? 直接用干燥摩擦布包裹摩擦頭底座。
?濕摩擦：? 將摩擦布在蒸餾水（或規定溶液）中浸透，用軋液裝置擠干至規定含水率（如65%或100%），然后立即用于包裹摩擦頭底座（避免水分蒸發）。
?設置參數：? 在儀器上設定所需的摩擦次數。
?放置摩擦頭：? 將包裹好布的摩擦頭放置在試樣表面起始位置。
?啟動測試：? 啟動儀器，摩擦頭在設定壓力下，按設定行程和速度進行往復摩擦。
?完成測試：? 達到預設摩擦次數后，儀器自動停止。
?評估結果：?
取下摩擦布（測試后已沾色）。
在標準光源箱（如D65光源）下，用沾色用灰色樣卡（Grey Scale for Staining）評估摩擦布上沾色的程度（即試樣的掉色程度）。
評級范圍通常為1-5級（或1-8級），5級（或8級）最好（幾乎沒有沾色），1級最差（嚴重沾色）。
七，配置清單
主機1臺；
測試軟件1套；
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
電源線1根;
扳手1套;
宣傳冊若干;
