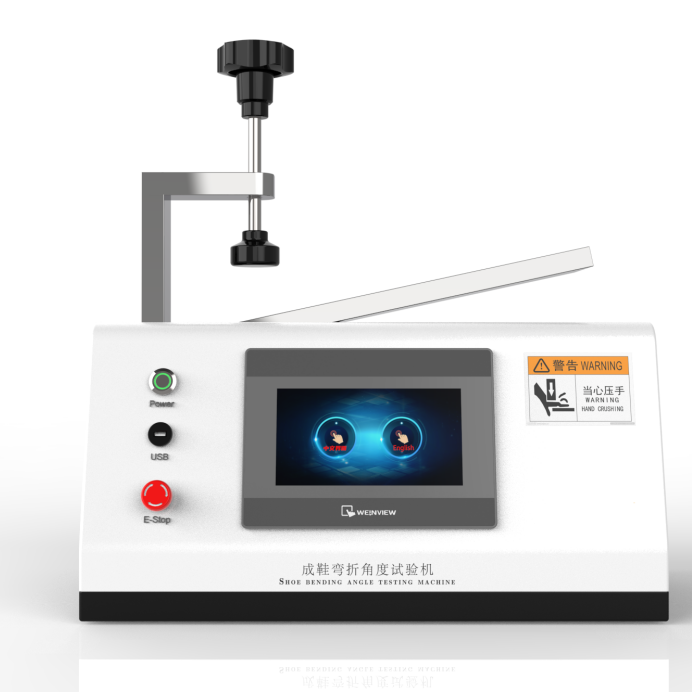

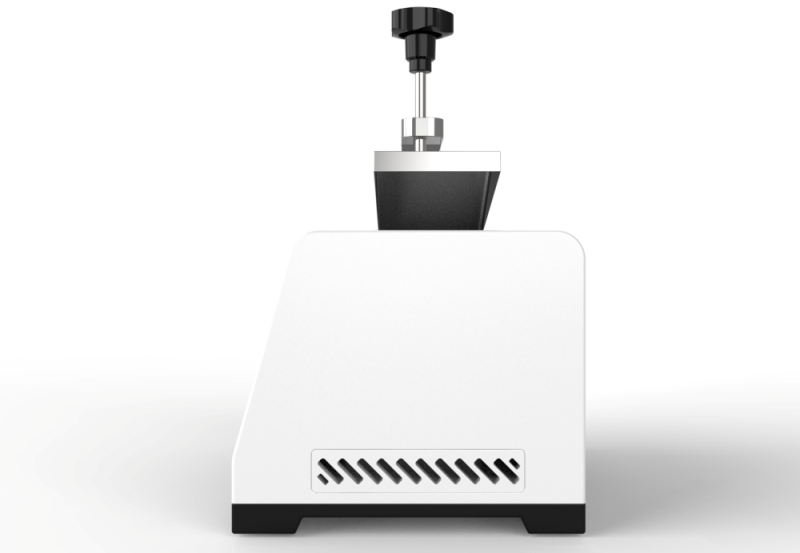

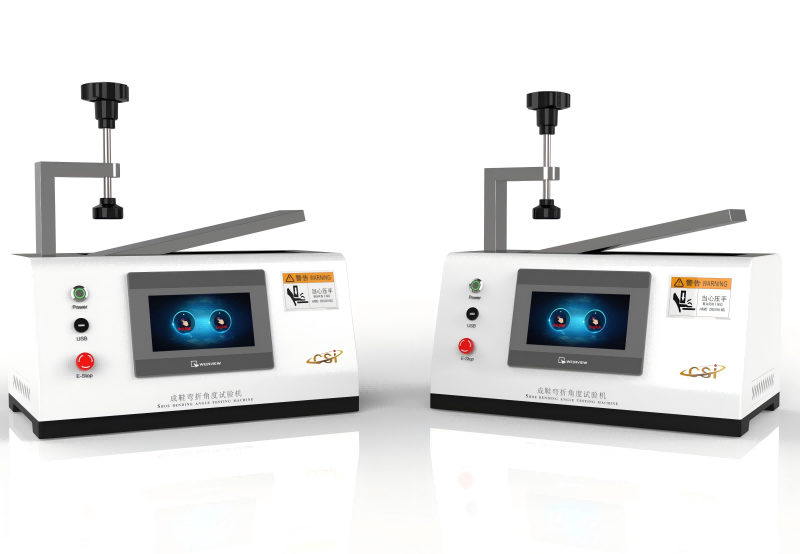

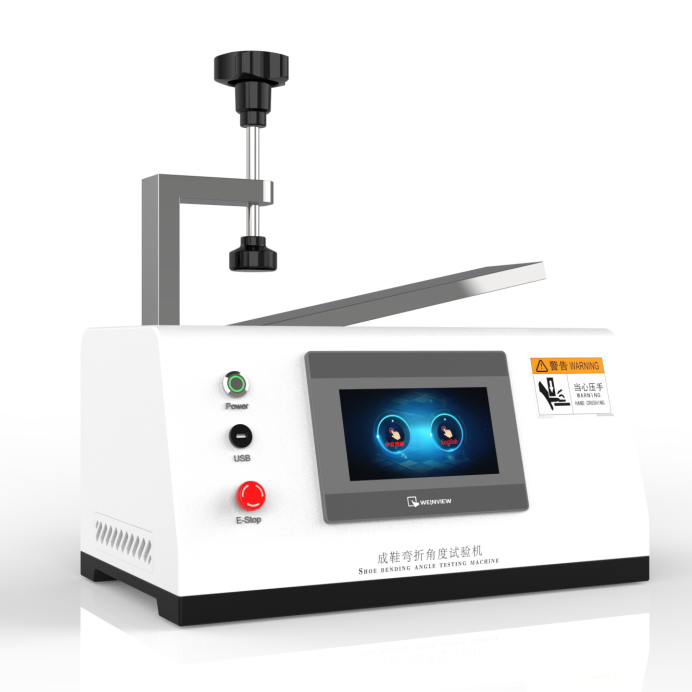

成鞋彎折角度試驗機，整鞋剛性測試儀，整鞋彎曲剛度測試儀
“整鞋剛性測試儀”或稱“整鞋彎曲剛度測試儀”、“整鞋屈撓試驗機”，是一種專門用于?測量成品鞋（整鞋）在模擬步行彎曲變形時的抗彎剛度（剛性）和彎曲性能?的?實驗室檢測設備?。
它的核心功能是?量化評估鞋底（尤其是前掌區域）和整體結構的彎曲特性?，這對鞋子的?舒適度、支撐性、能量回饋、耐用性以及是否符合某些功能性要求?至關重要。
以下是關于整鞋剛性測試儀的關鍵信息：
?測試原理：?
?模擬行走彎曲：? 儀器通過兩個夾具分別夾持住鞋子的鞋頭（前掌彎曲點附近）和鞋后跟。
?施加彎曲力/角度：? 一個夾具固定，另一個夾具（通常是夾持鞋頭的夾具）按預設的?角度?（如前掌彎曲角度通常為15度或25度）或?行程?往復運動，或者施加一個?力?使其彎曲，并測量相應的彎曲角度。
?測量關鍵參數：?
?彎曲力：? 達到指定彎曲角度所需的力量（單位：牛頓 - N）。?力值越大，剛性越強（鞋子越硬）。?
?彎曲角度：? 在特定力作用下達到的角度。
?彎曲剛度：? 通常指力值與彎曲角度的比值（單位：N/deg 或 Nm/rad），反映抵抗彎曲變形的能力。?剛度值越大，鞋子越不容易彎曲。?
?彎曲能量：? 彎曲過程中吸收或消耗的能量（單位：焦耳 - J）。?能量越高，彎曲時所需的功越大（可能意味著行走更費力）。?
?循環測試：? 除了靜態彎曲（一次性彎曲到設定角度），許多設備還能進行?動態循環彎曲?（如設定循環次數），用于評估鞋子的?耐屈撓疲勞性能?（多次反復彎曲后是否開裂、脫膠等）。
?符合標準：?
GBT20991-2024，GB/T 3903.44, ISO 17707, SATRA TM144, ASTM D1052
?
技術參數
控制系統：PLC;
操作界面：彩色7寸觸摸屏，中英文切換；
?負荷范圍（Max Load）：? 0-50N，精度±0.05%FS,確保能覆蓋待測鞋類（從輕軟的童鞋到厚重的工裝靴）所需的測試力值：
?彎曲角度范圍：? 0度到90度范圍；
?測試速度：? 0-100mm/min可調節的彎曲速度；
?夾具設計：?
?通用性：? 夾具需要適應不同鞋號、款式（平底鞋、高跟鞋、靴子等）。
?固定牢靠且不損傷鞋面：? 夾持方式應能穩固夾住鞋子，同時避免在測試中損壞鞋面或造成異常應力集中。
?彎曲點位置可調：? 能精確定位前掌彎曲點（Ball Joint）位置。
?測試模式：? 支持角度控制模式、力控制模式、循環彎曲模式等。
?數據采集與分析軟件：? 直觀易用的軟件用于控制測試、實時顯示數據曲線（力-角度曲線）、自動計算關鍵參數（峰值力、剛度、能量等）、生成測試報告。
?安全防護：? 具備必要的安全防護裝置。
