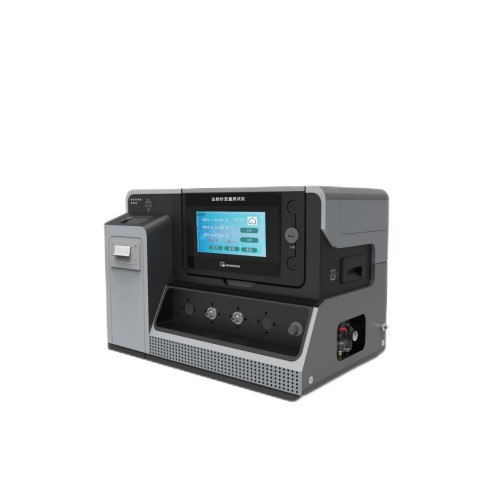

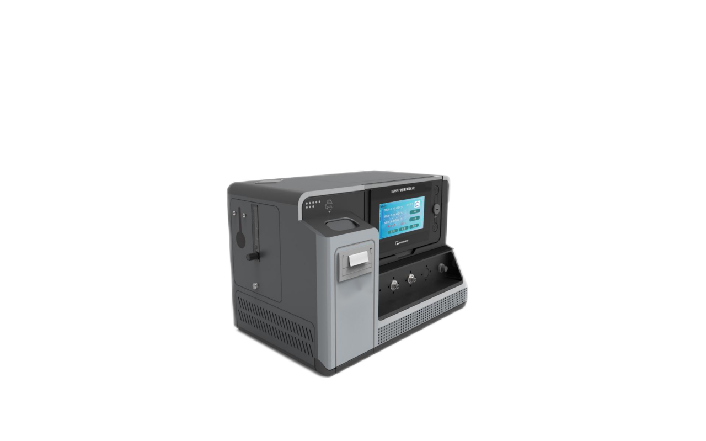

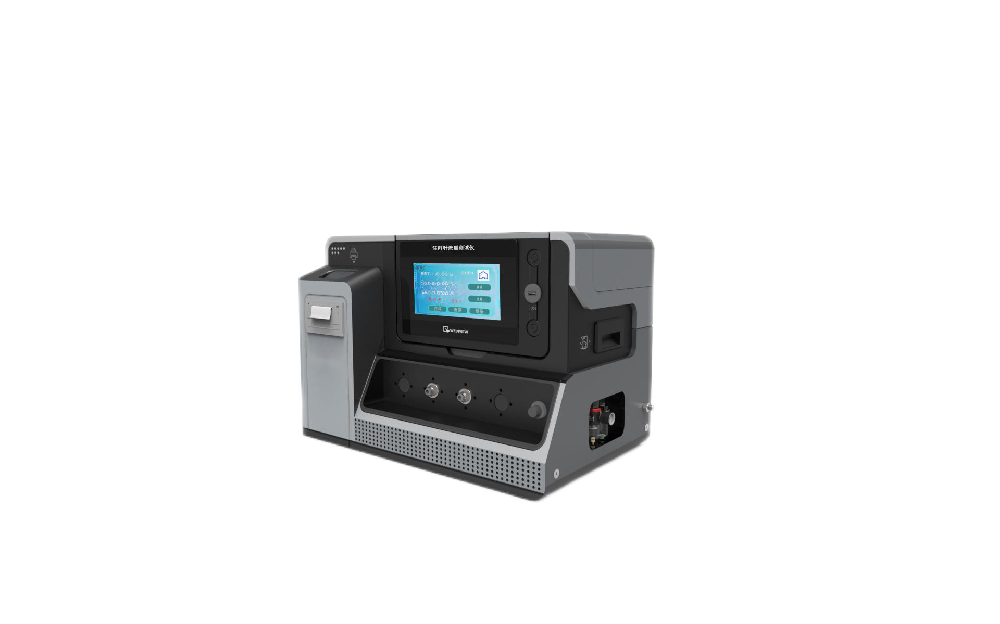

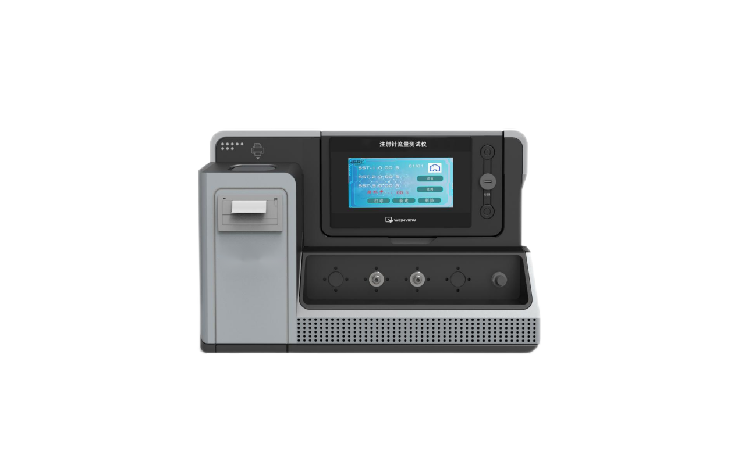

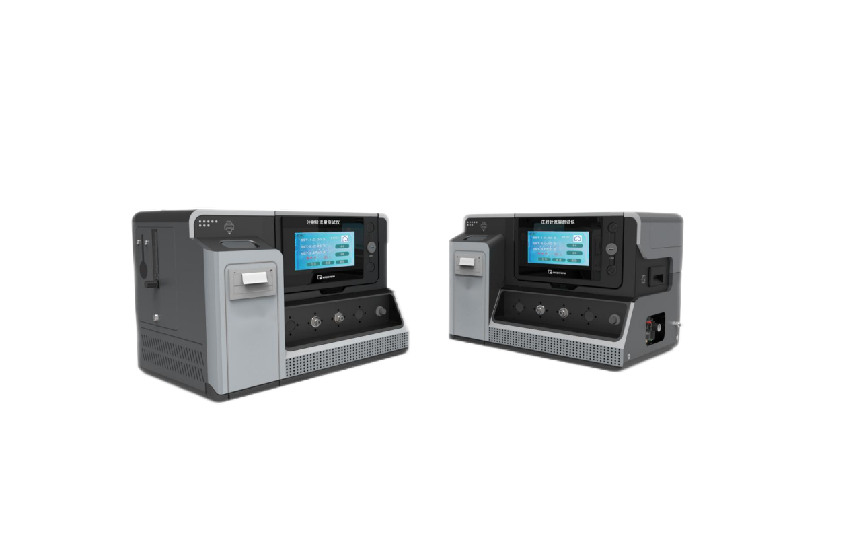

注射針流量測試儀
一、功能與測試原理
?核心目的?
驗證針管在標準壓力下液體流量是否符合要求，預防針腔堵塞或流量不足導致的注射風險?。
滿足國際標準（如GB 15811-2016、ISO 9626），保障醫療器械可靠性。
?工作原理?
?氣壓轉液壓系統?：通過氣壓驅動液體形成穩定壓力（0–100kPa），高精度傳感器實時監測流量數據。
?關鍵指標?：
?流量偏差?：實測流量與標稱值的誤差?；
?壓力穩定性?：恒壓狀態下流量波動范圍（如37℃水溫環境）?。
二、技術特點
采用7寸PLC多彩液晶觸控屏，中文菜單顯示，高精度時鐘芯片，斷電存儲；PLC控制動態顯示；過載報警停機保護；
可打印測試數據，儀器由可以調節流量閥（ 液體壓力源）、標準規定的壓力系統等組成，采用特殊的氣壓轉液壓管路，保證了各部件無泄漏，數字顯示液體高壓，具有零點校正、準度校正及超量程報警功能，采用力學計量流量，流量控制精度高。
三、設備技術參數
?參數? | ?典型范圍/精度? |
控制系統 | PLC控制系統 |
操作界面 | 彩色7寸觸摸屏，中英文切換 |
壓力傳感器 | 0-100kpa，精度：±0.5％FS（可定制其他量程和精度） |
儲液罐 | 不銹鋼制作2升內置 |
打印機 | 內嵌式打印機 |
量杯 | 1000ml |
配置 | 滿足醫用標準魯爾接頭 |
數據存儲 | 200組 |
氣源 | 0-0.5mpa（客戶自備） |
整機功率 | 80W |
電源 | 220V，50Hz |
設備重量 | 60kg |
外形尺寸 | 550*350*470（mm） |
四、執行標注及操作流程
符合標準
完全符合GB15811-2016要求研制
?操作流程?（GB 15811-2016標準）
A[固定針頭并連接管路] --> B[設置壓力/水溫參數]
B --> C[啟動測試，記錄流量數據]
C --> D[分析偏差，輸出報告]
五、注意事項
?測試液要求?：需使用三級水或模擬體液，溫度嚴格控制在18–37℃?；
?針頭適配?：配置醫用標準魯爾接頭，確保密封性；
?校準維護?：壓力傳感器每月校驗，避免誤差累積?。
六、配置清單
主機1臺；
測試軟件1套；
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
電源線1根;
扳手1套;
宣傳冊若干;
