一、原理：
1）用氣溶膠發生器發生滿足試驗要求的氣溶膠，使用OPC 對受試過濾器上、下游0.1 μ m-0.3μ m 粒徑范圍內的粒子進行檢測，并計算計徑效率。測最上游氣溶膠濃度時，若上游氣溶膠濃度超過OPC上限濃度，采樣空氣應經過稀釋，以降低OPC計數的重合誤差。采樣空氣的稀釋可 通過稀釋器實現，也可通過上、下游OPC 取樣流量的差異實現。
符合 GB/T 6165-2021
二、技術指標
OPC(光學粒子計數器)：美國TSI 7110 采用一套雙通道或者2套（可選擇）
稀釋器： CSI-D100（自制）
氣溶膠發生器： 美國CSI微壓計：0-5000Pa 精度：0.5%F.S
溫度傳感器：0-100℃ 精度：0.5%F.S
濕度傳感器：0%-100%RH 精度：±5%RH
流量計：孔板流量計 （可根據客戶定制量程 ）
風機: 變頻高壓風機（可根據客戶定制量程 ）
控制系統：PLC
觸摸屏 ：7吋HMI
數據保存：U盤導出
三、 結構原理

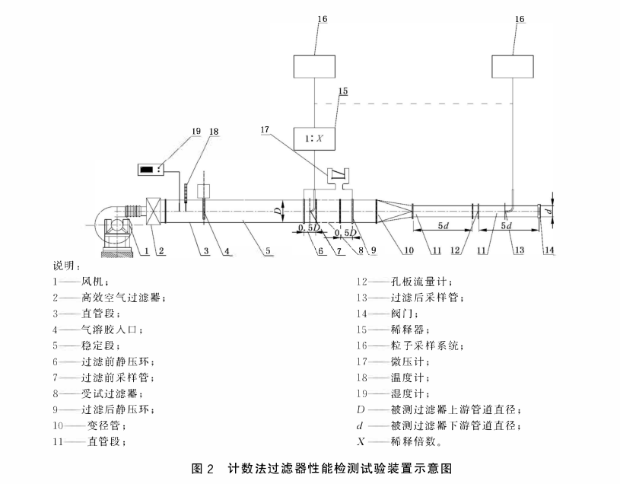

計數法過濾器性能檢測 試驗裝置主要由氣溶膠發生器、風道系統、氣溶膠取樣與檢測裝置組成
四、機器電源：
1、電壓 220V 50HZ
2、電流 10A
3、總功率2.2KW
4、電路保護系統：接地保護、快速保險等.
