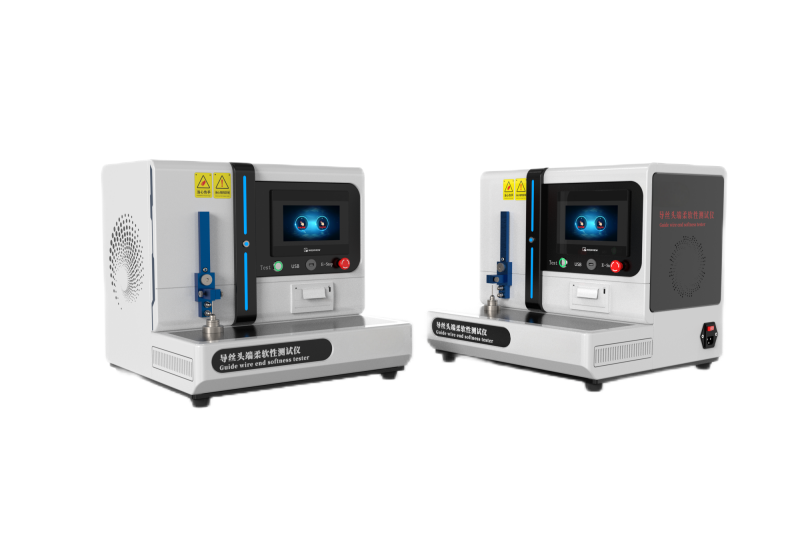

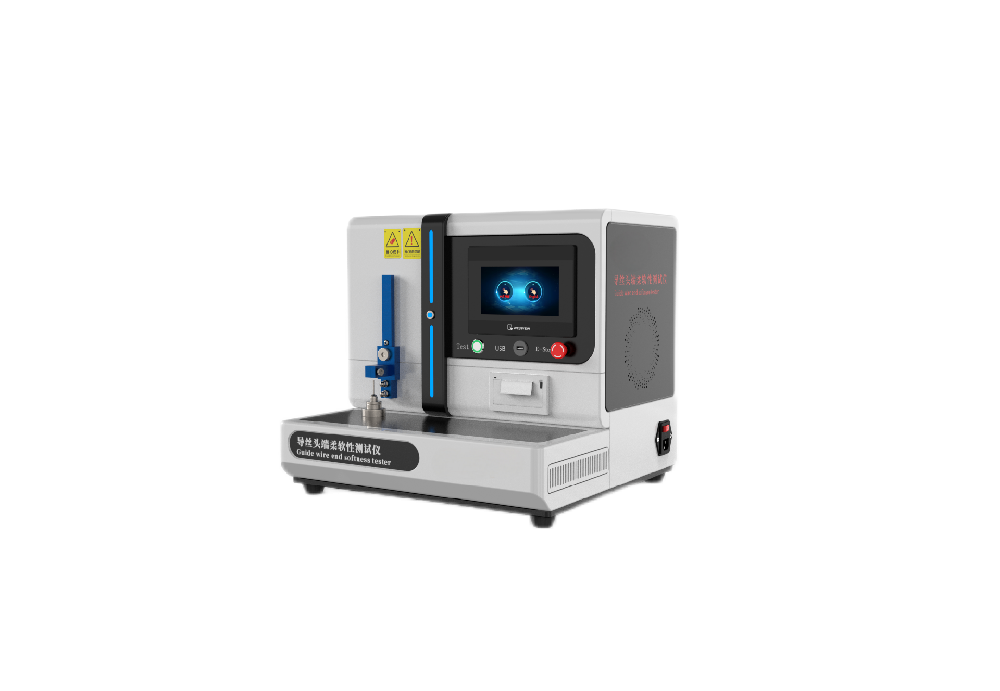

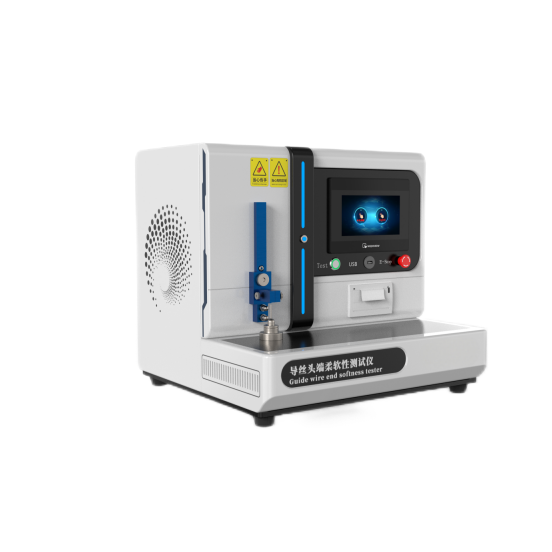

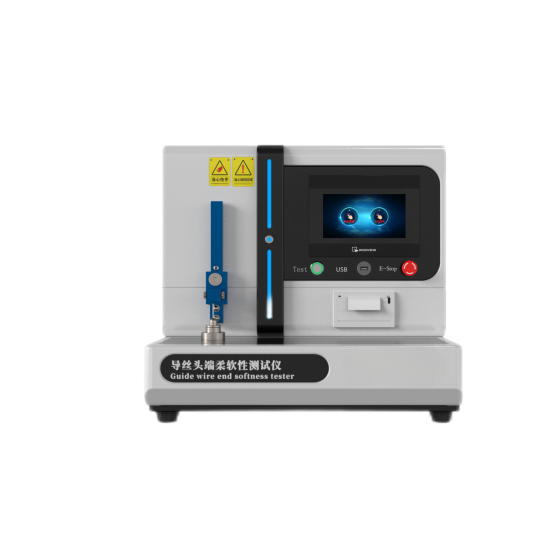

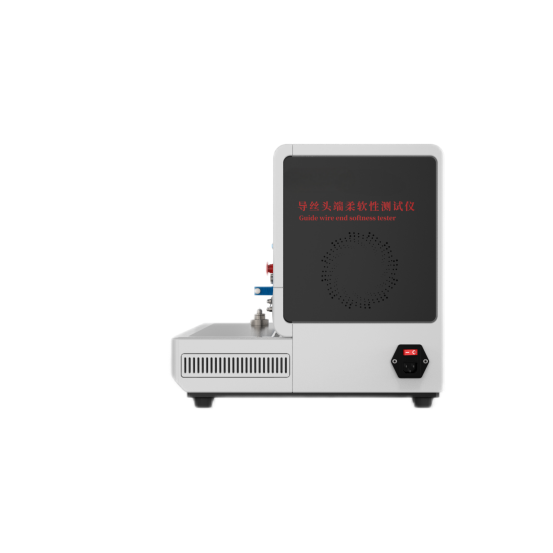

導絲頭端柔軟度測試儀
一、核心功能與原理
?測試原理?
通過夾具固定導絲距頭端10mm處并保持垂直，以3–8mm/min速度垂直下壓導絲，使其接觸錐形底座后彎曲，同步記錄壓力-位移曲線以量化柔軟性。
?關鍵技術?：高精度力值傳感器、位移滑軌及PLC控制系統實現精準加載與數據采集。
?復合測試能力?
部分設備支持靜態彎曲（評估瞬時柔軟度）與動態疲勞測試（模擬導絲在血管中的循環應力），預測臨床操控性與耐久性。
二、關鍵性能參數
?參數? | ?典型范圍/精度? |
控制系統 | PLC控制系統 |
操作界面 | 彩色7寸觸摸屏，中英文切換 |
量程范圍 | 0-5N，精度：±0.01％FS（可定制其他量程和精度） |
夾具 | 1套 |
位移范圍 | 0.001-40.000mm |
位移分辨率 | 0.001mm |
試驗速度 | 0-100mm/s可任意設置，無級變速 |
速度精度 | 0.01mm/s |
夾持范圍 | 0.3-8mm（可選擇更大范圍） |
高精度滑軌，高精度電機，穩定性好，重復性好 | |
電源 | 220V ,50Hz |
重量 | 17kg |
外形尺寸 | 500mm*400mm*350mm |
三、操作流程與標準
?標準化測試步驟?
?樣品固定?：夾具夾持導絲頭端10mm垂直段；
?加載測試?：錐形底座引導下壓位移，傳感器記錄彎曲臨界力值；
?數據分析?：生成壓力-位移曲線，計算抗彎曲剛度。
?執行標準?
核心標準：YY/T 1554-2017、YY 0450.1-2003；
適用產品：冠狀動脈導絲、輸卵管導管、外周血管介入導絲等。
四、操作注意事項
?環境控制?：溫度23±2℃、濕度50–80%，避免電磁干擾；
?維護要求?：定期校準傳感器，夾具拋光防摩擦誤差；
?安全規范?：禁止手動干預測試區域，防夾傷/觸電?。
五、配置清單
主機1臺；
測試軟件1套；
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
電源線1根;
扳手1套;
宣傳冊若干;
