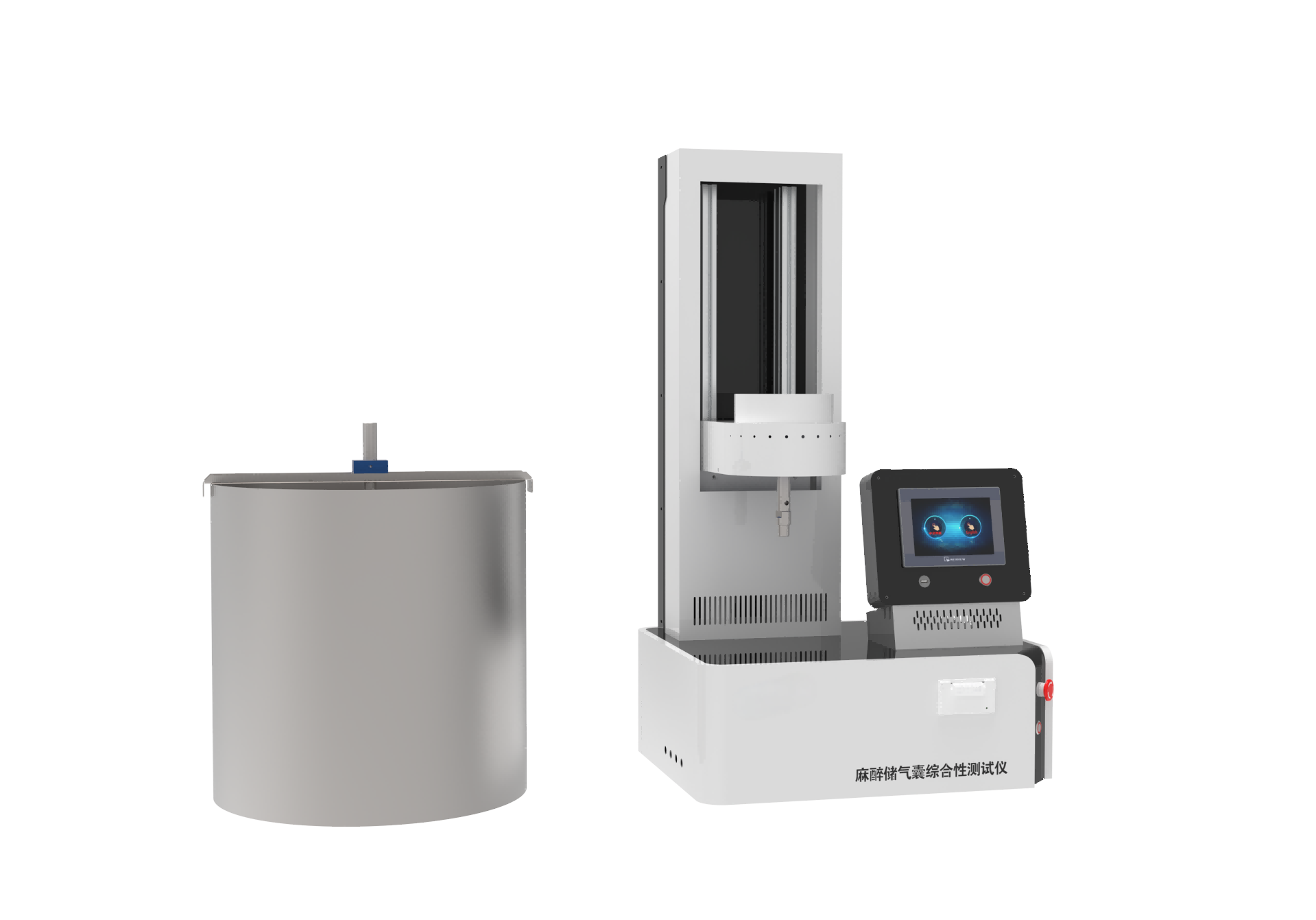

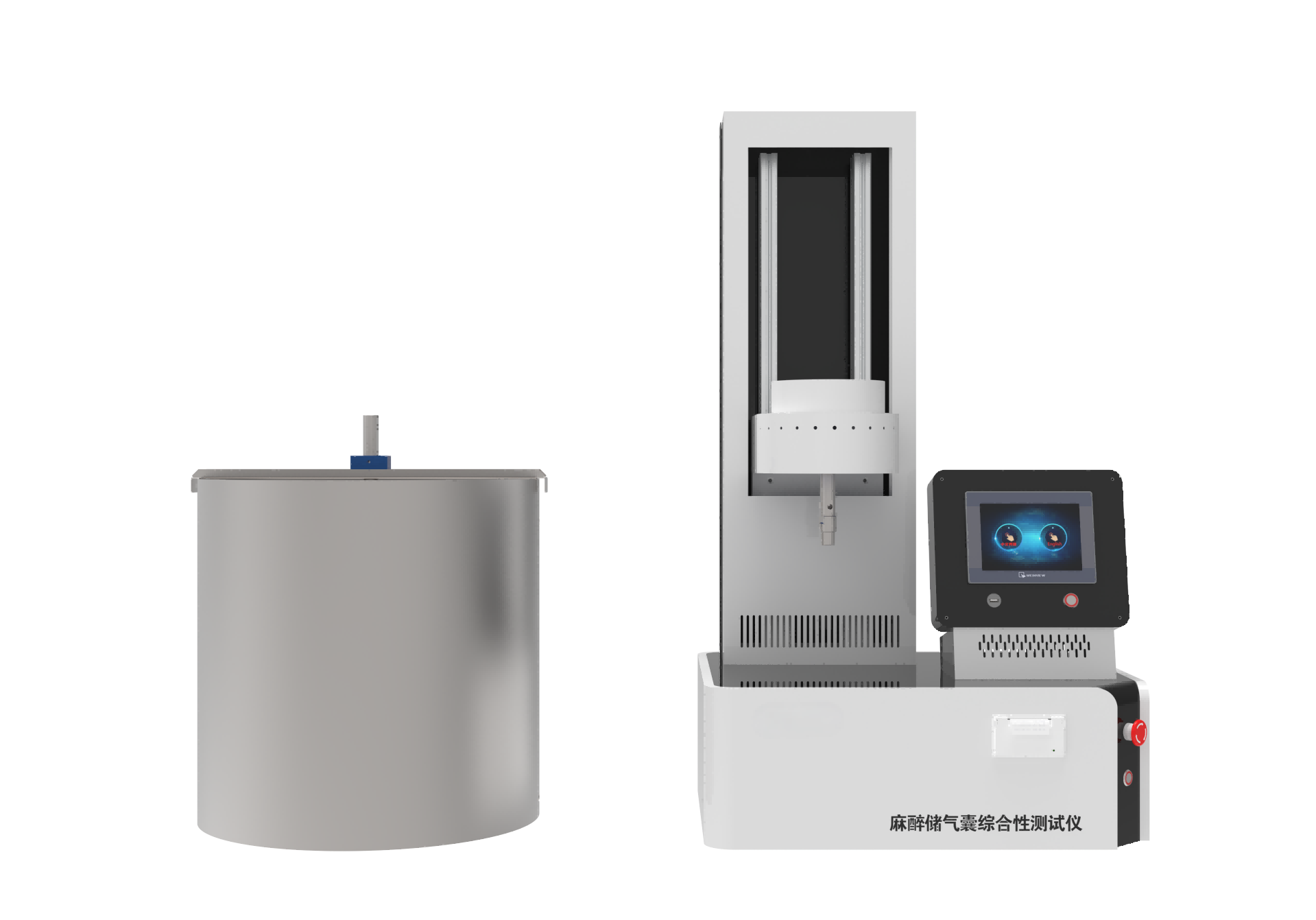

麻醉儲氣囊綜合性測試儀、麻醉儲氣囊泄漏試驗儀、麻醉儲氣囊容量測定儀、儲氣囊抗擴張所需壓力測試儀、儲氣囊抗擴張所需壓力測試儀
一、核心原理
通過向麻醉儲氣囊內引入空氣來提供并保持內部氣壓，記錄維持這一 內部壓力所需的空氣流量，從 而測試儲氣囊的泄漏。對于組合頸的儲氣囊，則測試儲氣囊、轉換接頭及其連接處的泄漏。而對于裸頸，則測試儲氣囊與一個相應規格的外圓錐接頭間連接處的泄漏;通過測量充入浸沒在水中的空囊中所需水的體積來測定儲氣囊的實際容量;通過用事先測定的壓力范圍內所規定體積的水使儲氣囊擴張，來測試儲氣囊抗擴張所需壓力。經 規定的時間后，通過對儲氣囊的容量進行測試來評價其回復至起始實際容量的能力;通過用事先測定的壓力范圍內所規定體積的空氣擴張儲氣囊，來測試抗儲氣囊擴張所需壓力。
二、技術參數
?項目? | ?參數/要求? |
測試項目 | 泄漏試驗，容量測定，儲氣囊抗擴張所需壓力的試驗(壓力/體積)，用空氣評價儲氣囊抗擴張所需壓力的試驗(壓力/體積) |
控制系統 | PLC控制系統 |
操作界面 | 彩色7寸觸摸屏，中英文切換 |
試驗壓力 | 0-10kpa，精度：±0.5％FS（可定制其他量程和精度） |
質量流量控制器 | 0-10L/min，精度：±1％FS（進口品牌） |
保壓時間 | 0-9999S任意在觸摸屏上設定 |
電子流量計 | 0-100ml/min，精度：±1.5％FS（可定制其他量程和精度） |
測試接頭 | 相應規格的外圓錐接頭符合YY/T1040.1 |
精密調壓閥 | 美國進口品牌BELLOFRAM TYPE70 |
管路鎖緊方式 | 手動 |
蠕動泵 | 353K/BT-24V-280R-73(<4120ml/min) |
試驗介質 | 純凈水或去離子水 |
配置 | 水槽1只 |
選配 | 恒溫槽30L，溫度0+99度 |
測試軟件 | 1套 |
打印功能 | 嵌入式打印機 |
空壓機 | 0-0.4mpa（客戶自備） |
主機外觀結構配置水槽和不銹鋼托盤，保證測試桌面不泄水，不噴水 | |
沖壓速率 | 出廠已設置好，客戶根據要求可設置更大，界面窗口已放開功能，任意設置 |
用電要求 | 220v,30A |
外形尺寸 | 690*560*1200（mm） |
三、執行標準及應用領域
符合標準
YY/T 0978—2016附錄ABEF，ISO5362:2006
應用領域
主要用于醫用球囊、充氣球囊、擴張球囊、硅膠球囊、呼吸球囊等的泄露爆破試驗、水壓爆破試驗、試驗壓力-88-1KPa，可進行多工位試驗，試驗過程、結果互不影響。
四、注意事項
?環境校準?：非標準溫度（20℃±2℃）需按附錄校正測試結果。
?介質要求?：必須使用無離子純凈水（符合 GB/T 6682），避免氣泡干擾。
?維護校準?：定期清潔水槽管路，每月校驗壓力傳感器精度。
?安全防護?：設備需配置過壓自動斷電及緊急停止按鈕。
五、配置清單
主機1臺；
測試軟件1套；
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
電源線1根;
扳手1套;
宣傳冊若干;
16mm氣管2米;
12mm氣管2米;
8mm氣管4米;
8mm氣管開關1個;
水槽1只;
恒溫槽30L，溫度0+99度（選配）;
