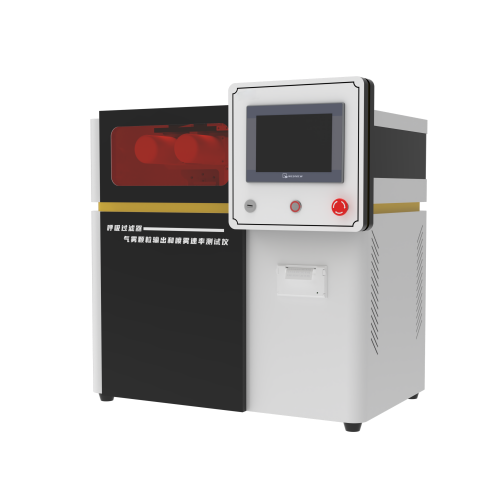

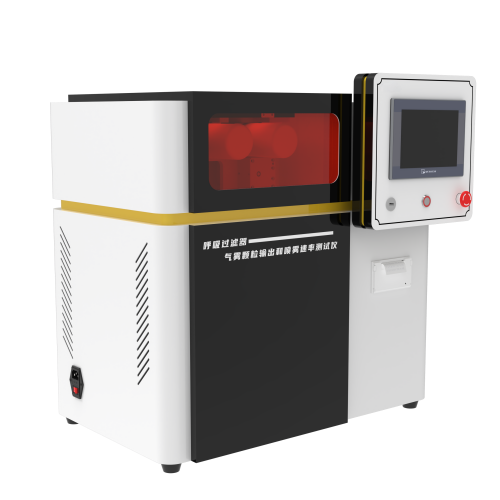

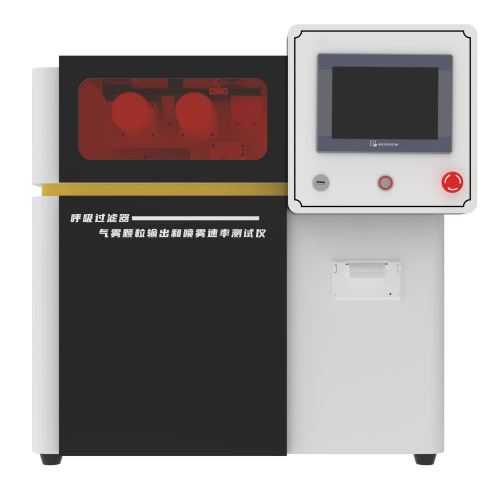

呼吸過濾器氣霧顆粒輸出和噴霧速率測試儀

一，設備介紹

?核心部件?

?氣溶膠發生器?：產生特定粒徑分布的氣霧顆粒，模擬實際環境中的污染物。

?呼吸模擬器?：通過正弦波泵或容積式吸器模擬呼吸流量，確保測試條件一致性。

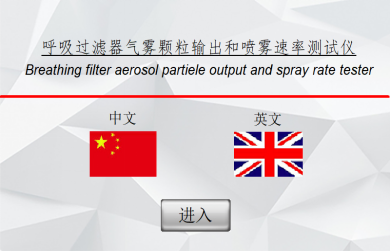

?控制系統?：采用PLC控制，配備7寸彩色觸摸屏，支持中英文切換。

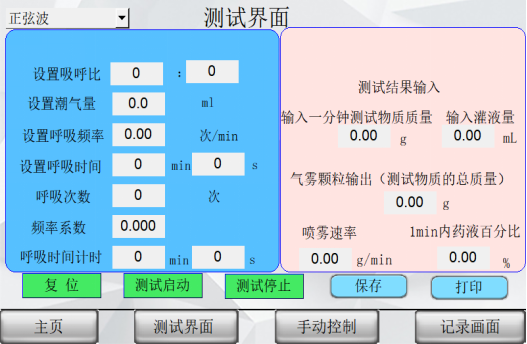

?數據采集系統?：記錄顆粒物數量變化，計算過濾效率及噴霧速率。

?輔助組件?

流量調節范圍（0-50mL/min）。

可更換收集過濾器，避免飽和并匯總氣霧顆粒輸出結果。

二、關鍵性能參數

三，設備構成與特點（綜合性）?

?氣霧顆粒輸出測試?

通過霧化設備生成測試溶液顆粒，模擬呼吸流量運行60±1秒后，收集并分析過濾器中的顆粒質量。

多次更換過濾器直至霧化結束，匯總總質量作為輸出結果。

?噴霧速率計算?

測試物質質量除以運行時間（如1分鐘）得出噴霧速率。

分析方法包括高效液相色譜、紫外光譜或重量分析。

四、測試方法

A 在填充測試溶液之前,預稱重系統。

B使用前,在環境條件下,穩定霧化系統的所有部件、液體和測試設備

在裝有制造商推薦最大灌液量位置或2mL(如果未推薦最大灌液量位置)的測試溶液的霧化設備上執行測試。

C通過可拆卸連接器將系統的出口連接到過濾器及其支架,而后者則連接到呼吸模擬器(正弦

泵)啟動呼吸模擬器,10s后,啟動霧化設備。

D運行霧化設備(60士1)s,關閉霧化設備,5s之后,關閉泵(即呼吸模擬器)。

拆卸過濾器,過濾器支架以及連接霧化系統的出口和過濾器支架的可拆卸連接器。

E提取并測量在霧化設備出口下游組件中的測試物質質量，包括過濾器，并使用這一結果計算噴霧速率。組裝一個新過濾器及其支架并繼續實驗，直到霧化結束，以測量總氣霧顆粒輸出霧化結束

F于氣動霧化設備而言,是指濺射開始后1min對于電子霧化設備而言,是指由制造商定義的操作結束。

五、合規性要求（核心標準）

YYT1743-2021，YY/T 0109-2013試驗等標準。

六、應用與重要性?

該測試儀通過量化過濾器的顆粒阻隔能力和抗液體滲透性，確保其在實際使用中的防護效果，廣泛應用于醫療器械及工業安全領域產品的可靠性。

七，配置清單

主機1臺；

測試軟件1套；

說明書1份;

合格證1份;

保修卡1份;

簽收單1份;

銘牌1塊;

電源線1根;

扳手1套;

宣傳冊若干;

HME一個、15接頭1個、22接頭1個
