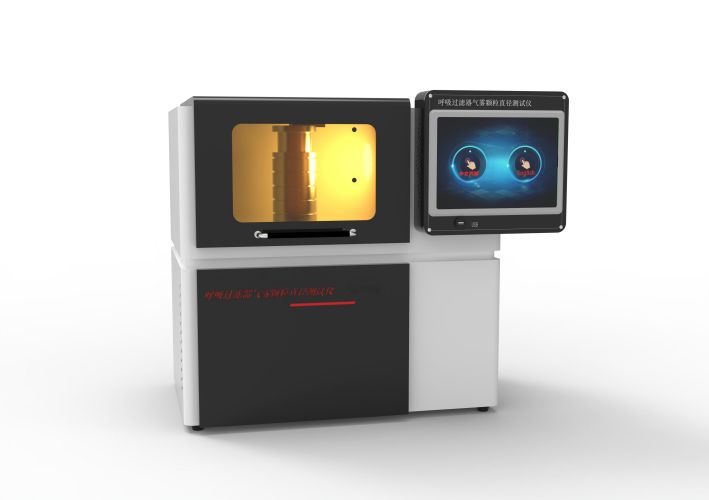

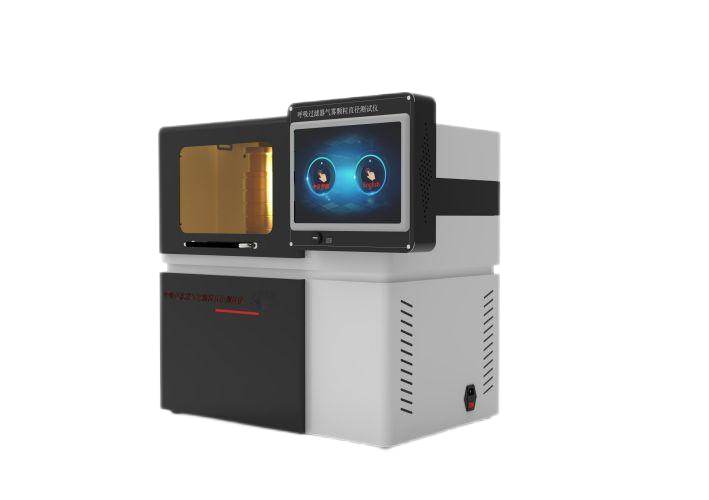

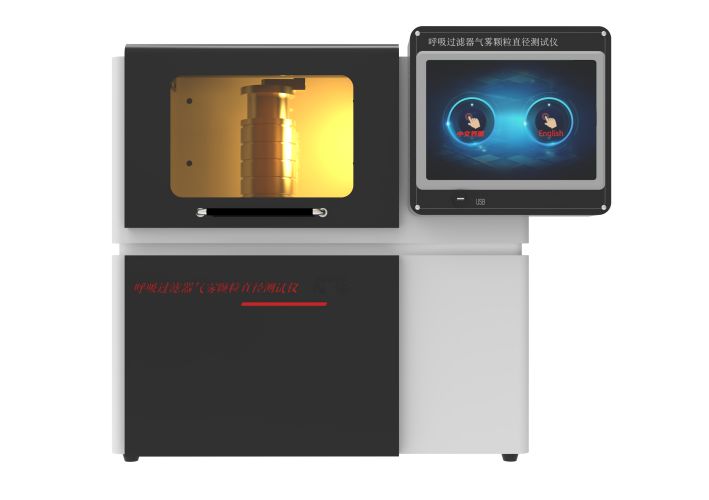

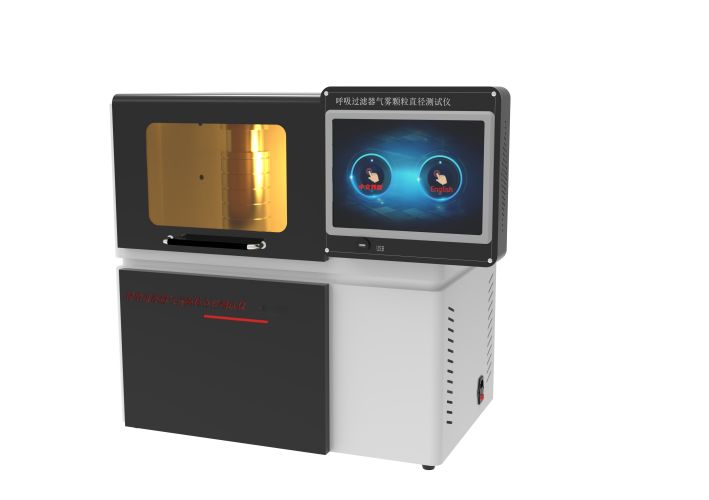

一，設備介紹
呼吸過濾器氣霧顆粒直徑測試儀是一種用于評估呼吸過濾器性能的專業設備，其核心功能是通過測量氣霧顆粒的直徑分布來驗證過濾效率。以下是該設備的關鍵信息：
1. ?測試原理?
采用空氣驅動的級聯撞擊器技術，通過不同層級撞擊器捕獲氣溶膠顆粒，結合激光散射技術分析穿透情況，從而精確測定顆粒直徑分布。
支持高流量（15L/min）和低流量（<15L/min）兩種校準模式，測試條件與結果表達式一致
二、關鍵性能參數
?項目? | ?參數要求? |
控制系統? | PLC+Windows雙操作系統 |
操作界面? | 彩色10寸嵌入式工業電腦，中英文切換? |
浮球流量計 | 2-20L/min，精度2.5級 |
氣體采樣泵 | 抽氣速率:10L/min進氣口:外絲2分=1/4=約12mm極限真空度:-0.08mpa |
撞擊器 | 8級載物臺 |
微孔濾膜 | 玻璃纖維 80mm----0.45um 【50片孔徑請備注【50片/盒】正品 |
呼吸管接頭若干?? | 15F和15M |
照明模式 | 三色全自動切換 |
辦公打印機 | WiFi連接 |
測試持續時間?? | 0.1秒～99.9分，誤差不大于±0.1s? |
測試儲存數據 | 2000組 |
打印機 | 嵌入式微型打印機 |
電源 | 220v，50hz；（自適應寬電壓） |
整機功率 | 200W |
外形尺寸 | 840*560*730mm |
三，設備構成與特點（綜合性）?
核心組件
?氣溶膠發生器?：用于生成標準化的氣霧顆粒，模擬真實呼吸環境中的顆粒分布。
?級聯撞擊器?：
?高流量型?（校準流量15L/min）和?低流量型?（<15L/min），通過撞擊捕獲不同粒徑顆粒。
出口可配置絕對過濾器，防止微小顆粒進入采樣泵。
?激光散射系統?：實現氣霧顆粒直徑的高精度測量（誤差±0.2級，分辨率±0.1%）。
?采樣泵與流量控制系統?：
流量范圍0-50L/min，采樣時間可根據需求調整。

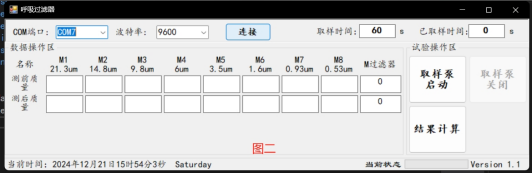

?自動化控制模塊?：PLC控制系統+Windows，支持參數設置與實時數據顯示。
四、測試方法
A設備薦的灌液量的測試溶液,或在未推薦灌液量的情況下,裝有2mL的試溶液，并按照制造商的說明連接至測試壓縮機或空氣供應源。
B按照制造商的說明拆卸清(例如用并在空氣中干燥)、重新組裝級聯撞擊器，并
合并所有載物臺的沖擊表面。
C口和撞擊器器口之間安裝了易于拆卸的連接器。
D如果需要,在級聯撞擊器的出口之間有一臺絕對濾器,以阻止微細氣霧顆粒液滴進人采樣泵。
E 采樣泵的流量設定為15L/min,允許士5%的相對誤差。
F 采樣時間可以根據不同的霧化設備而改變，以允許在每個載物臺上的最大沉積，而不會超過載物臺的載荷。
G在所需的一段時間內采樣后，關閉霧化設備,然后在幾秒鐘內關閉采樣泵。將級聯撞擊器從設備的其余部分卸下。
五、合規性要求（核心標準）
測試標準：
YYT1743-2021試驗等標準
六、應用與重要性?
?高精度與寬范圍?：支持多種粒徑分析，數字分辨率達±0.1%，流量誤差≤±0.5%
?多功能集成?：結合氣溶膠模擬、顆粒捕獲、數據分析等功能，符合YYT1743-2021標準。
?數據追溯能力?：自動存儲測試結果，便于長期對比與質量控制。
?易維護設計?：模塊化結構，支持快速拆卸清洗。
七，配置清單
主機1臺；
測試軟件1套；
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
電源線1根;
扳手1套;
宣傳冊若干;
