一，用途
用于汽車材料及其表面涂層的抗砂礫、碎石碰撞試驗的設備

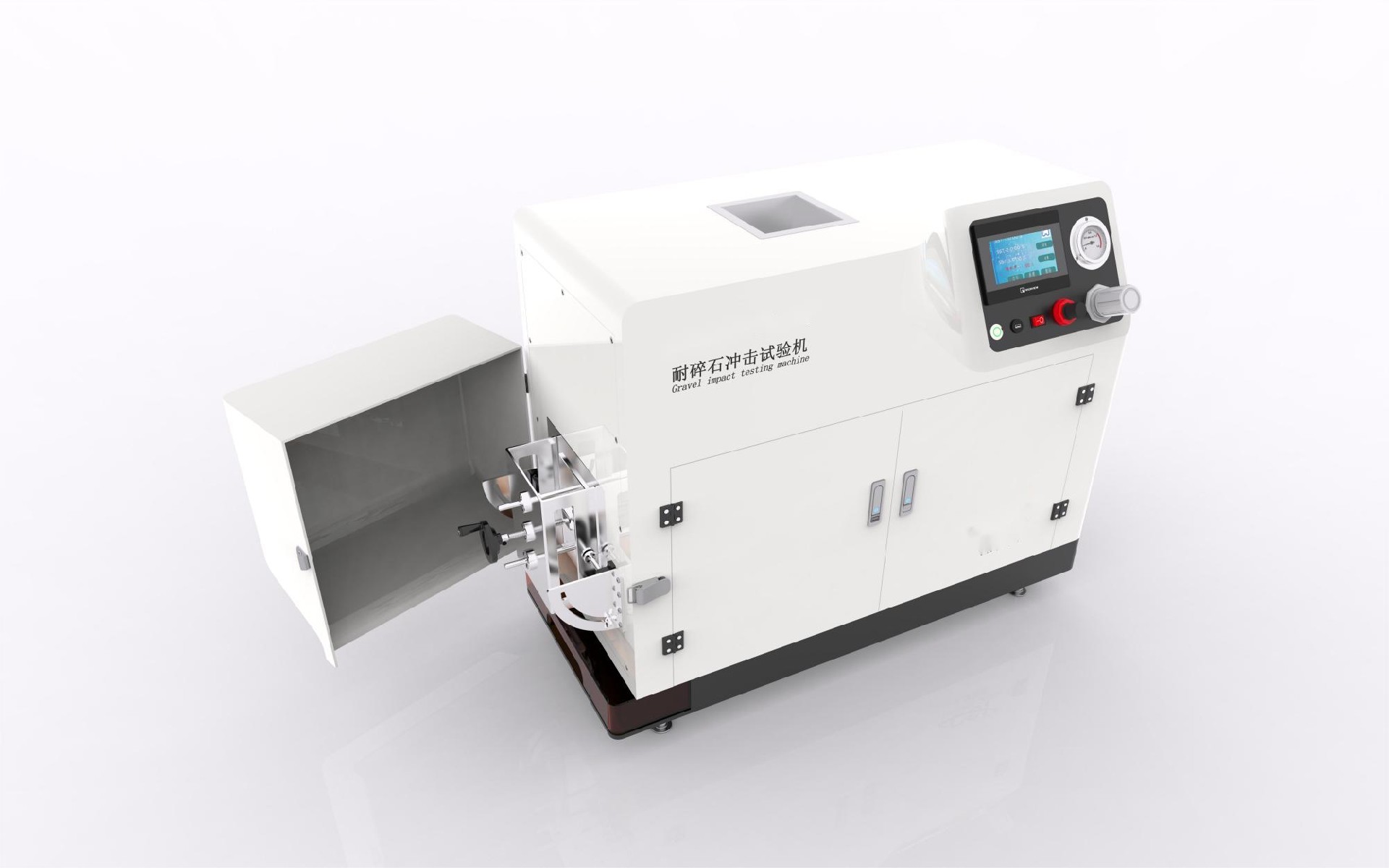

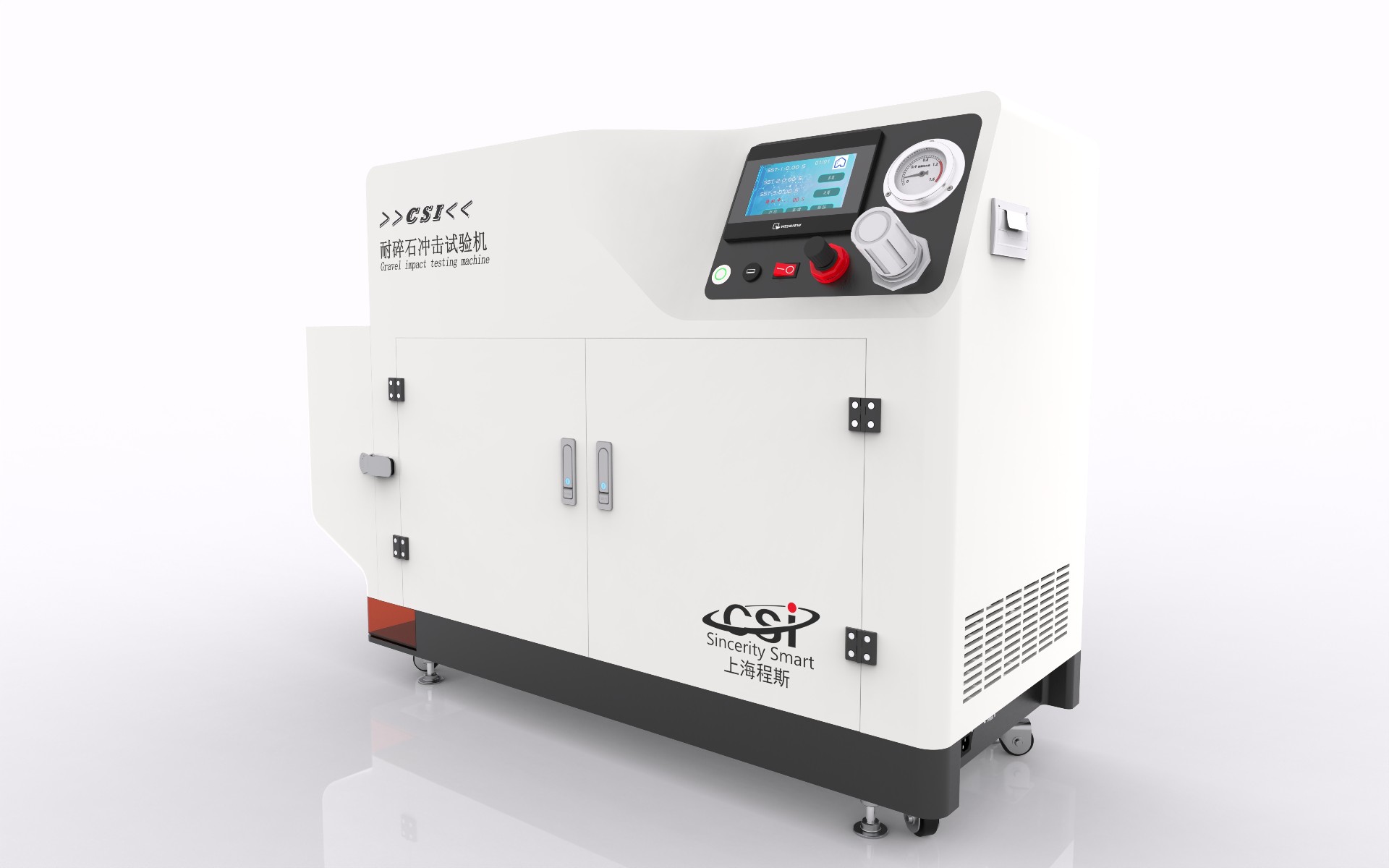

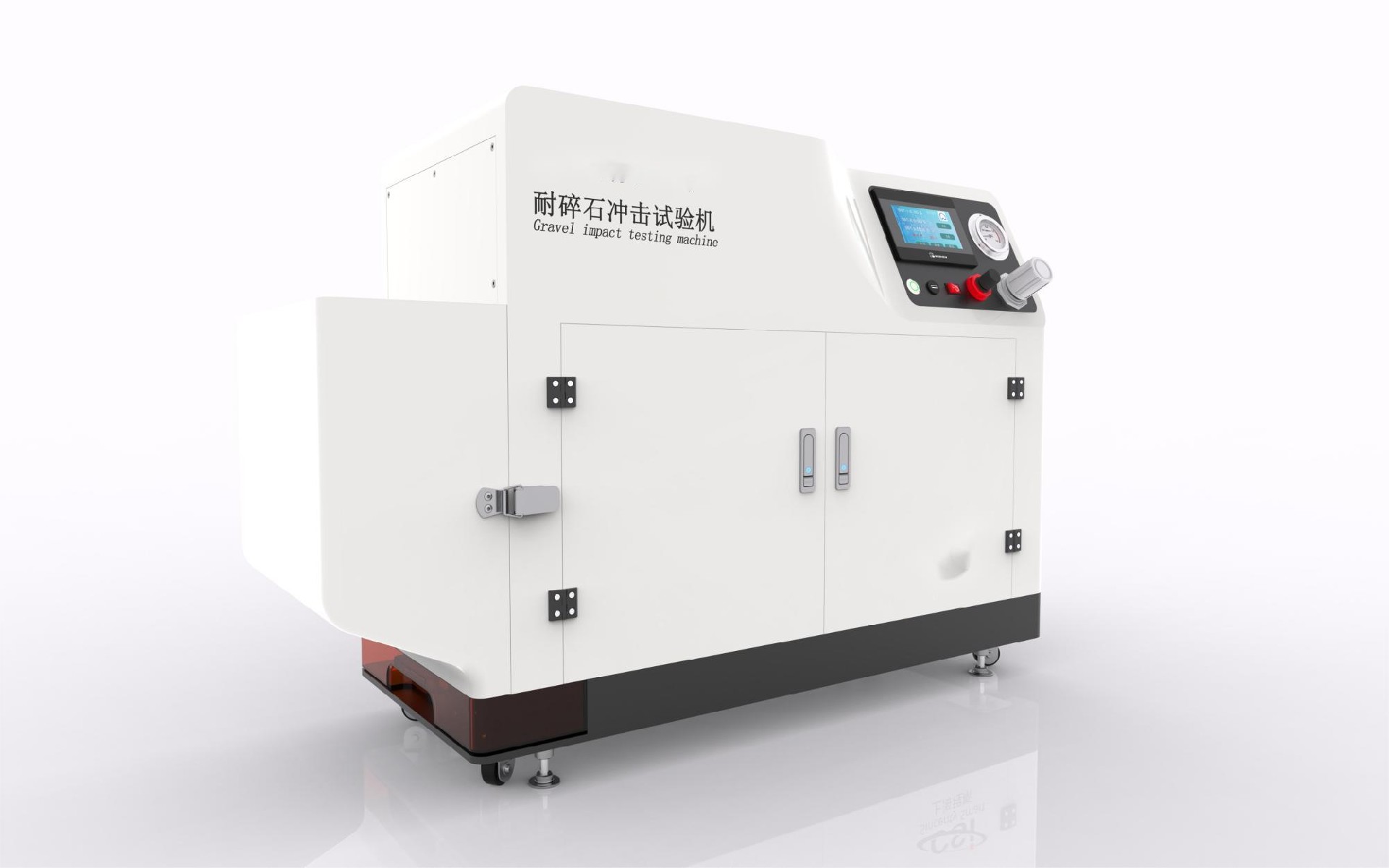

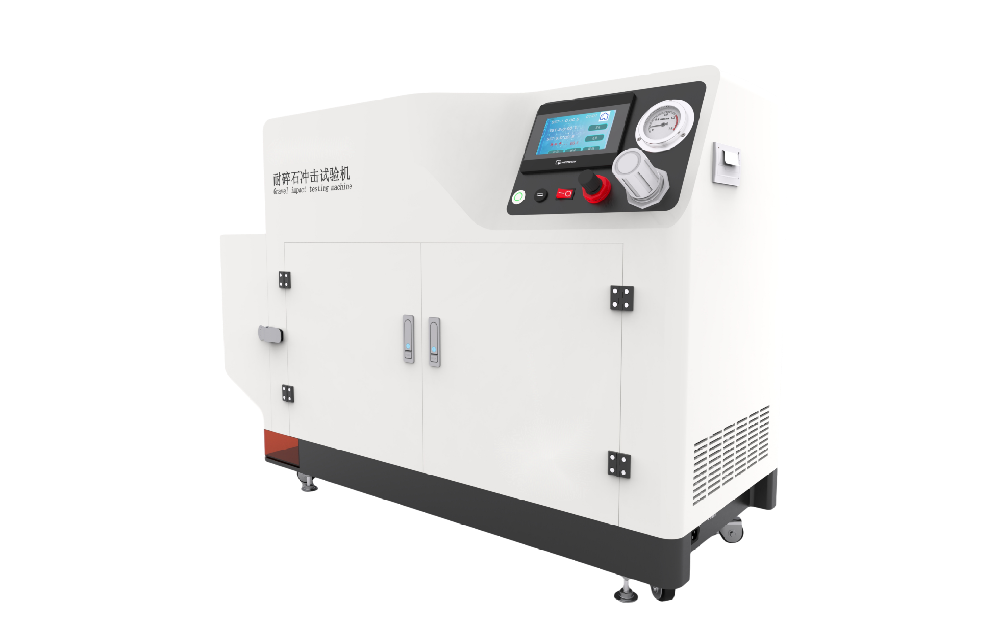

碎石沖擊試驗機特別為汽車材料及其表面涂層的抗砂礫、碎石碰撞試驗而設計制造的。
二，被測件及標準:
主動格柵，攝像頭，玻璃，噴漆件，大燈等
GMW 1407，JIS M0141，TL211-6，GME 60 268，ASTM/D3170，SAE J400，FORD，Chrysler 463PB-39-01，GMW14668-3.4.9，Chrysler 463PB-52-01，GM 9119P/9508P/9619P，Mazda MES MN 601C，Nissan，Volkswagen，Toyota，ISO 20567-1
三，設備參數要求：
PLC控制系統
操作界面：中英文切換；
測試軟件：可遠程免費升級
試樣全部設定為噴射面積；
噴射時間可設置0-999秒并噴射中設置時間暫停時間
漏斗不銹鋼制作可安裝0-10公斤左右噴射介質
控制系統和試樣箱可分離，靈活，可隨意移動位置
3D試驗箱:45度和90度防震動性能，內部設置防撞軟材；
加配氣動震動系統
噴射介質：鋼珠，鵝卵石，砂礫等
試樣尺寸：寬度≦195mm厚度≦35mm長度≦240mm（可根據不同產品配不同夾具和試樣尺寸）
噴射速度可調0-1MPA
發射量可調節，開口可任意調節
碎石直徑 6mm
壓力調節范圍0-1000KPA
速度調節范圍≥120km/h
發射量調節范圍≥1kg/min
發射角度調節范圍 45～90°
噴射壓力范圍：0-1MPA可定制其他高壓力
試樣測試角度：平板式的測試試樣可按45°、90°，54° ，不規則的試樣采用3D試驗箱
噴射槍：45°和90°
四，螺桿式空壓機要求
1. 使用環境：室溫，＜80%RH；
2. 氣體介質：空氣；
3. 電機功率： 0.75kW；
4. 排氣壓力： ≥1.25Mpa；
5. 排氣量：＞1m3/min；
6. 使用電源： 220V/50Hz；
7. 傳動方式：直連傳動；
8. 啟動方式：變頻啟動；
9. 儲氣罐：材質：不銹鋼；容積：0.6m3/8kg (桶深高度＜2000mm)；需配安全閥、 壓力表；桶身直徑*高度： 700*1905mm
10. 保護裝置：需有高溫、高壓、堵塞、過流、缺相、逆相、電壓不穩等保護裝置。
五，儲氣罐要求
儲氣罐是用于緩沖空氣用的，還有降溫作用（空壓機出氣溫度大約是70-80℃），還有更重要的作用就是初步去除水和油的作用，儲罐能除掉70%的油和水，所以對于空壓機來說，儲氣罐是必不可少的設備。0-1MPA（不低于0.8MPA）
六，配置
主機、3D部件沖擊箱、消音組件、平板式試件夾持器組件等
SAE 90°沖擊箱、SAE 45°沖擊箱、SAE噴槍組件
VDA 90°沖擊箱、VDA 54°沖擊箱、VDA噴槍組件
