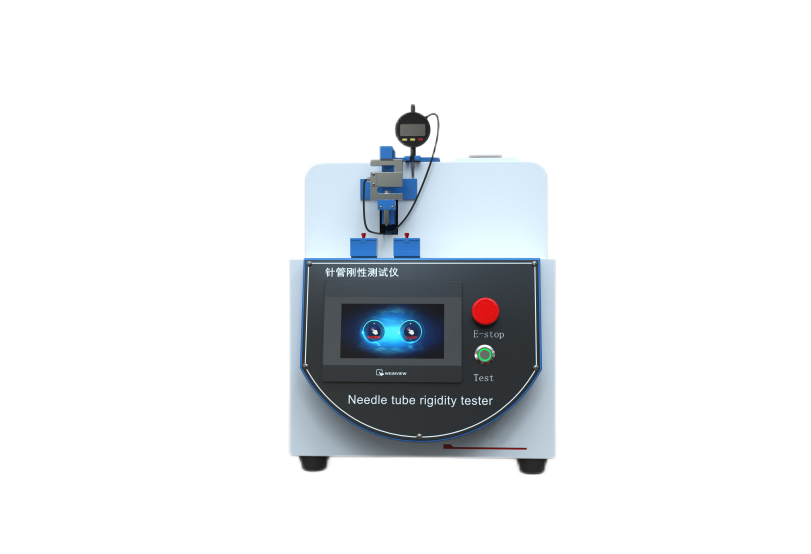

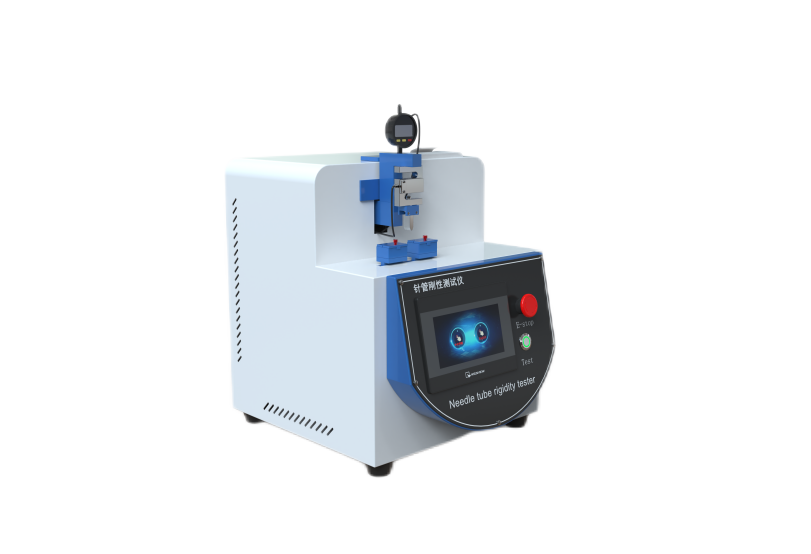

醫用針管剛性測試儀/針管撓度測試儀
?一、產品介紹及特點?
產品介紹：
醫用針管剛性測試儀是醫療器械行業用于評估注射針、采血針、活檢針等硬直不銹鋼針管抗彎曲性能的核心設備，確保其在臨床使用中不發生斷裂或過度變形。
產品特點；
優點 | 集成化操作系統，觸摸屏按鍵設置，一鍵啟動，測試穩定，數據安全可靠 |
核心競爭力 | 操作簡單方便，設備故障率低，使用國內或進口先進檢測元件，整機操作順暢，誤差小，使用年限長。 |
數據顯示 | 1、實時顯示當前壓力、設定壓力、測試時間 2、自動判斷試樣合格/不合格，并顯示、報警 3、內置大容量存儲器，可存儲不少于1000組測試數據（數據保留7日） |
結構特點 | 通電就可以使用，簡單快捷 |
二、滿足標準
標準號 | 名稱 |
GB/T 18457-2024 | 制造醫療器械用不銹鋼針管要求和試驗方法 |
GB 15811-2016 | 一次性使用無菌注射針 |
YY/T 1698-2020 | 人類體外輔助生殖技術用醫療器械輔助生殖穿刺取卵針 |
ISO 9626-2016 | 用于制造醫療器械的不銹鋼針管——要求和測試方法 |
三、關鍵參數?
?參數項? | 規格? |
控制系統 | 工業級PLC |
操作界面 | 彩色7寸觸摸屏，支持中英文菜單切換、實時動態顯示 |
操作方式 | 全觸控操作，可設置、調用、修改測試程序 |
打印機 | 嵌入式打印機 |
力值測試范圍 | 0–100N；精度：±0.01%FS |
撓度測量 | 0–25.5mm，千分表，精度：±0.001mm |
標準精度要求 | 力值精度：±0.01N 撓度精度：±0.01mm |
加載速率 | 1mm/min-100mm/min 可調 |
推桿 | 下端呈鈍楔形的、傾斜平面夾角為60、半徑為1mm、寬度至少為5mm |
測試類型 | 支持正常壁、薄壁、超薄壁針管的分類測試 |
測試工位 | 1工位 （可增加工位） |
測試項 | 針管剛性試驗方法 |
安全配置 | 急停按鈕，過載保護 |
尺寸重量 | 約450×400×500mm 約重34kg |
功率 | 約80W |
電源電壓 | AC220V 50Hz |
四、計量要求以及測試項介紹
標準號 | 建議計量內容 | 建議計量點 |
GB/T 18457-2024 | 0–100N；精度：±0.01%FS 0–25.5mm，精度：±0.001mm | 標準要求力值60N，設備量程是100N，建議計量60N， |
GB 15811-2016 | 0–100N；精度：±0.01%FS 0–25.5mm，精度：±0.001mm | 標準要求力值60N，設備量程是100N，建議計量60N， |
YY/T 1698-2020 | 0–100N；精度：±0.01%FS 0–25.5mm，精度：±0.001mm | 標準要求力值60N，設備量程是100N，建議計量60N，標準要求速度1mm/min速度，建議計量1mm/min |
ISO 9626-2016 | 0–100N；精度：±0.01%FS 0–25.5mm，精度：±0.001mm | 標準要求力值60N，設備量程是100N，建議計量60N |
測試項： | ||
針管剛性試驗方法 | 在兩端被支撐的針管的規定跨距的中心施加一規定的力，測量針管的撓度值 | |
五、滿足標準其他測試項的儀器（完整資料可咨詢銷售）
標準號以及測試項 | 儀器名稱 | 圖片 |
GB/T 18457-2024附錄D YY/T 1698-2020第6.1.2項
| 醫用針管韌性測試儀 |
|
GB 15811-2016 第6.4項 | 注射針針座與針管連接牢固度測試儀 |
|
GB 15811-2016第6.5項 | 注射針孔暢通測試儀 |
|
GB 15811-2016第6.6項 | 針座與護套連接強度測試儀 |
|
YY/T1698-2020第6.1.1.2項 | 穿刺取卵針真空泄漏測試儀 |
|
YY/T1698-2020第6.1.1.2項 | 穿刺取卵針流量測試儀 |
|
YY/T 1698-2020第6.1.1.4項 | 導管與手柄連接處或圓錐接頭連接強度測試儀 |
|
六、標配物品以及用途
名稱 | 數量 | 用途 | 參考圖 |
主機
| 1臺 | 設備整機發貨，無需安裝 |
|
電源線 | 1根 | 設備連接插座使用 | / |
說明書 | 1份 | 介紹設備使用方法以及保養等注意事項 | / |
電子版操作視頻 | 1份 | 指導操作流程，學習更方便 | / |
合格證及保修卡 | 1份 | 出廠質檢，質保服務 | / |
不銹鋼夾具 | 1套 | 用于樣品的測試 | / |
銘牌 | 1個 | 設備出廠標識 | / |
七、應用場景與行業需求
使用單位 | 產品性能 |
?醫療器械生產質檢 | 出廠前的性能驗證，確保符合標準 |
?醫療機構設備維護 | 定期檢測針管防止老化 |
?第三方檢測機構 | 用于產品認證，提供權威合規報告 |
科研機構 | 用于產品升級，滿足醫療行業對產品的需求 |
八、使用注意事項
?環境要求 | 測試環境溫度保持在?10°C～30°C?、濕度?30%～70%。 |
儀器放置 | 放置在?平穩、干燥、清潔?的臺面上，避免振動影響測試精度 |
電源連接 | 確保電源連接正常，防止電氣故障 |
定期校準 | 需由專業人員進行，定期校驗壓力傳感器 |
存放管理 | 避免水分進入 ，覆蓋防塵，定期通電檢查，防止元器件老化 |
