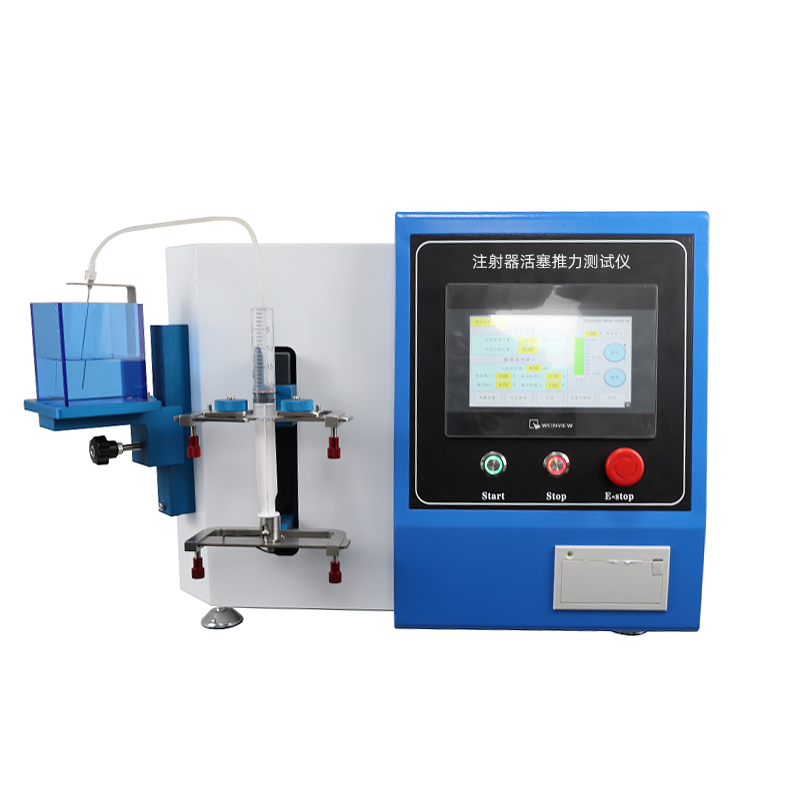

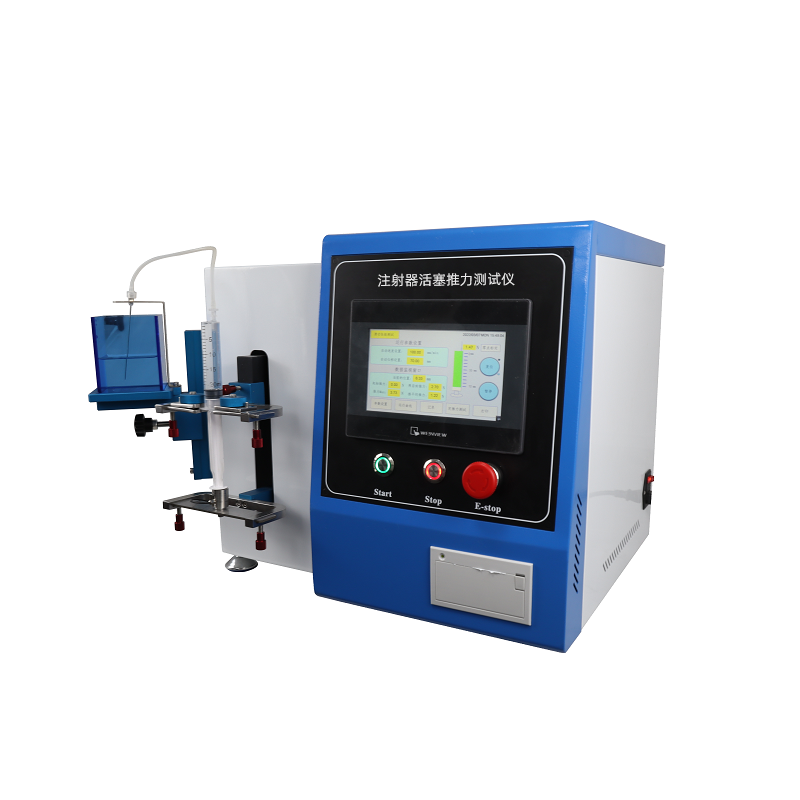

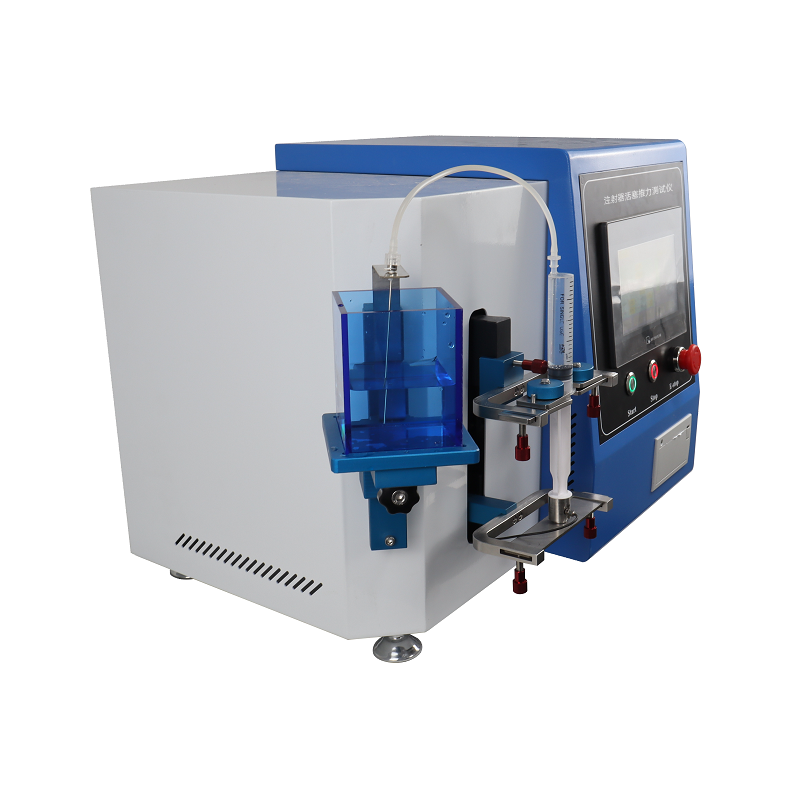

注射器活塞推力測試儀
一、核心功能與工作原理
?測試目的?
評估活塞與針筒內壁的配合精度，防止推力過大導致操作疲勞或推力不足引發漏液?。
驗證產品是否符合國際標準，優化生產工藝?。
?技術原理?
通過電機驅動活塞勻速移動，高精度力傳感器實時記錄推力變化曲線?。
關鍵指標包括：
?初始推力?：活塞啟動時的最大阻力（反映密封性）?；
?動態阻力?：活塞勻速運動時的平均推力（反映滑動順暢性）?；
?泄漏檢測?：施加恒壓后檢查活塞密封性?。
二、關鍵參數與配置
?參數? | ?典型范圍/精度? |
控制系統 | PLC控制系統 |
操作界面 | 彩色7寸觸摸屏，中英文切換 |
測試速率 | 10mm/min-50mm/min，±1mm/min(可任意設置無級變速） |
公稱容量 | 0.1-100ml（可定制其他量程） |
注射針 | 1.2 mm(18 g),約100mm，數量1只 |
壓力傳感器 | 0-100N，精度：±1％FS（可定制其他量程和精度） |
軟管 | 外徑1.2.mm，長度1m能與注射器和針管連接 |
卡式瓶規格 | 1.5ml、1.8ml、3ml、20ml、50ml可根據客戶產品更改規格 |
設定方式 | 有測試速度與位移及推力與時間2種設定方式（“測試速度與位移”用于“活塞滑動性試驗”、“推力與時間”用于“泄漏試驗” |
打印功能 | 嵌入式微型打印機 |
電源 | 220V，50Hz |
外形尺寸 | 約400×290×375（mm） |
高精度電機驅動，無級變速 | |
高精度雙道導軌，穩定性高，無噪音 | |
附帶水槽，可視化水位，清楚可見 | |
三、執行標準與測試流程
?符合標準?
GB 15810、ISO 7886?8；
YBB00112004-2015，YY/T0573.2-2018
?標準流程?（以預灌封注射器為例）：
A[安裝注射器并固定] --> B[設置參數：速度/行程]
B --> C[啟動測試，記錄力值曲線]
C --> D[分析初始推力與動態阻力]
D --> E[生成報告，判定合格性]
四、質量保證措施及承諾
1、為創造，提高企業知名度，樹立企業形象，我們本著“一切追求高質量，用戶滿意為宗旨”的精神，以“惠的價格、最周到的服務、最可靠的產品質量”的原則向您鄭重承諾：
產品的制造和檢測均有質量記錄和檢測資料；對產品性能的檢測，我們誠請用戶親臨對產品進行全過程、全性能檢查，待產品被確認合格后再裝箱發貨。
我方承諾向使用單位提供的產品，保證貼合國家頒布的相應行業標準、條例及規范。
2、我方提供的產品，保證貼合招投標文件及合同的要求，如有不符，使用單位能夠無條件退貨，所造成的損失由我方承擔。
3、我方若中標，保證不會轉包或擅自改變設計方案，不會降低質量要求。實際施工中，確需對方案作進一步調整的，保證經由使用單位書面確認后才作調整，中標價格不作變動，價格若要變動，保證經由使用單位同意。
五、選型注意事項
?明確測試標準?：通用注射器與預灌封機型參數差異顯著；
?量程匹配?：胰島素微劑量注射器需0–10N高精度型號，大容量需50N以上量程?；
?數據溯源?：優先選擇支持機載打印或USB數據導出的設備?。
六、配置清單
主機1臺；
測試軟件1套；
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
電源線1根;
扳手1套;
宣傳冊若干;
