一、功能與測試要求
?雙模式檢測?
?正壓測試?：施加50kPa氣壓（高于大氣壓），檢測輸液器在40±1℃水中的密封性，持續時間15秒?。
?負壓測試?：施加-20kPa負壓（真空），同樣在40±1℃水中檢測空氣滲入情況，持續15秒?。
?流量調節器驗證?
需在刻度流量調節器的“開/關”位置及25%、50%、75%刻度點分別重復測試?。

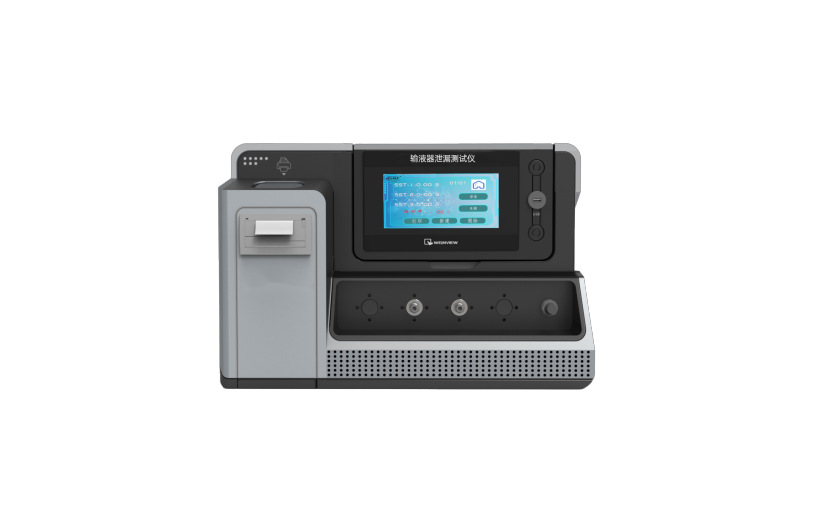

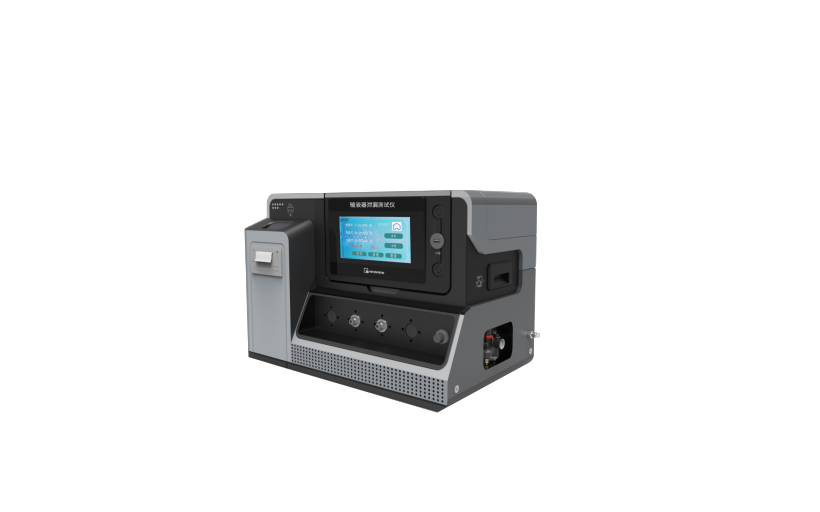

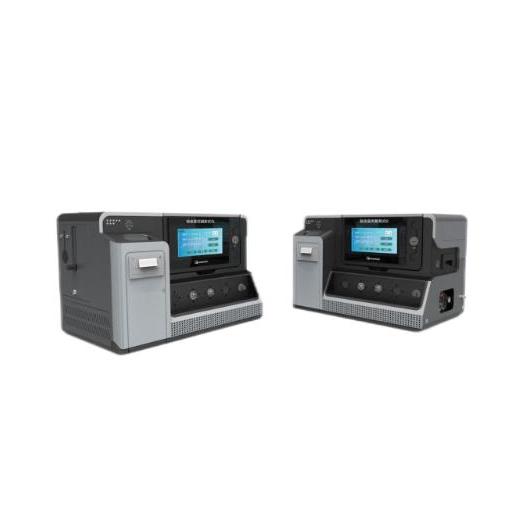

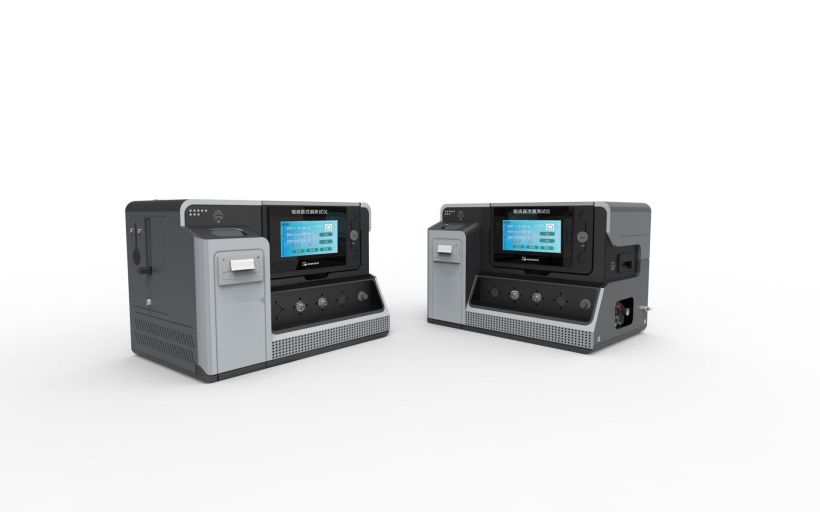

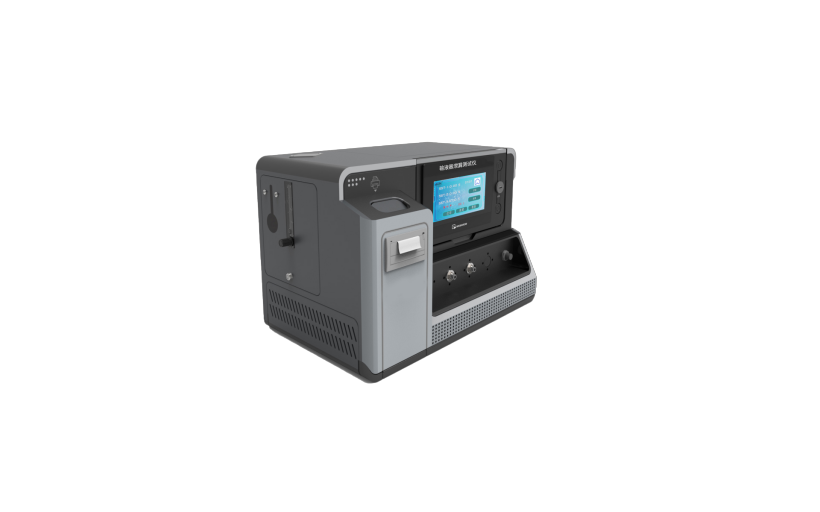

二、設備特點
采用7寸單彩液晶觸摸顯示屏，中英文菜單顯示。觸控控制并可并由鍵盤進行選擇注射器的公稱容量、實時顯示啟始力、平均力、回推大力、回推小力及芯桿移動和力的紀錄圖，自動判別合格與否,并由機載打印機打印測試結果。
三、核心參數配置
項目 | 技術要求 |
控制系統? | PLC控制系統 |
操作界面? | 彩色7寸觸摸屏，中英文切換 |
?雙模式檢測 | 正壓測試和負壓測試（根據客戶需求而定） |
壓力傳感器? | -100-100KPA,精度：±0.5％FS（可定制其他量程和精度） |
選配水溫槽? | 0-99度溫度可任意設置 |
時間計時器? | 觸摸屏顯示以秒為單位 |
接頭 | 魯爾接頭4個 |
不銹鋼托盤 | 1只 |
接水量杯 | 1只 |
電源 | 220V，50Hz |
外形尺寸 | 560-350-480（mm） |
四、執行標準及標準化操作流程
符合標準
根據YY/T0286.6—2020一次性調節輸液器有關標準而設計制造。
輸液器泄漏試驗：
B.1 試驗開始前,在試驗溫度下對輸液器進行狀態調節。
B.2 按照制造商提供的使用說明進行操作。
B.3 將刻度流量調節器設定在“開”的位置,使輸液器一端與壓縮空氣源連接。將輸液器另一端封閉, 浸入(40±1)℃的水中,向輸液器內部施加高于大氣壓50kPa的氣壓,持續15s,檢驗輸液器是否有任何泄漏,并在刻度流量調節器最大刻度值25%、50%和75%最接近標有數字的刻度上重復進行試驗。
B.4 將刻度流量調節器設定在“關”的位置,輸液器一端連接到壓縮空氣源,另一端打開。將輸液器浸入(40±1)℃的水中,向輸液器內部施加高于大氣壓50kPa的氣壓持續15s。檢驗輸液器打開的一端是否有任何泄漏。最后,關閉管路打開的一端,將試驗樣品保持在高于大氣壓50kPa壓力下15s,并檢驗刻度流量調節器是否有任何空氣泄漏。
B.5 將刻度流量調節器設定在“開”的位置,將除氣泡的蒸餾水充入輸液器;輸液器一端密封,另一端連接到真空裝置,在(40±1)℃下向其內部施加-20kPa的壓力15s,檢驗空氣是否進入輸液器。在刻度流量調節器設定在“關”的位置,最大刻度值25%、50%和75%最接近標有數字的刻度上重復進行試驗。
五、配置清單
主機1臺；
測試軟件1套；
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
電源線1根;
扳手1套;
宣傳冊若干;
