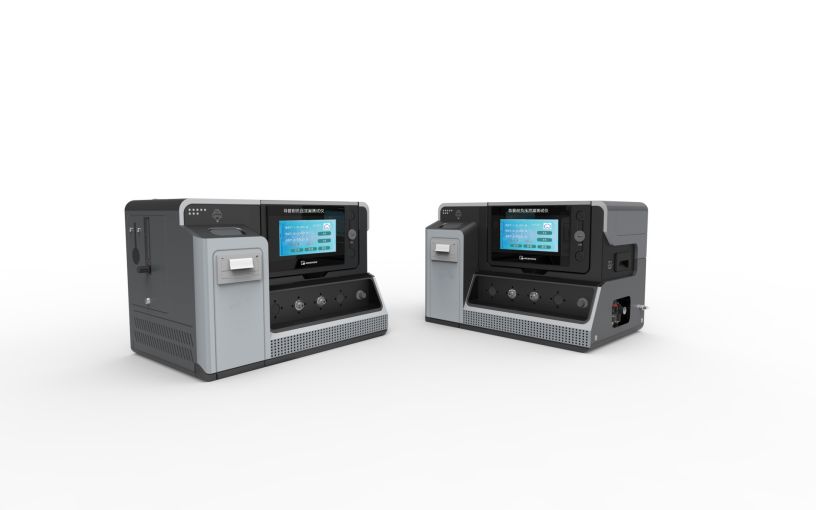

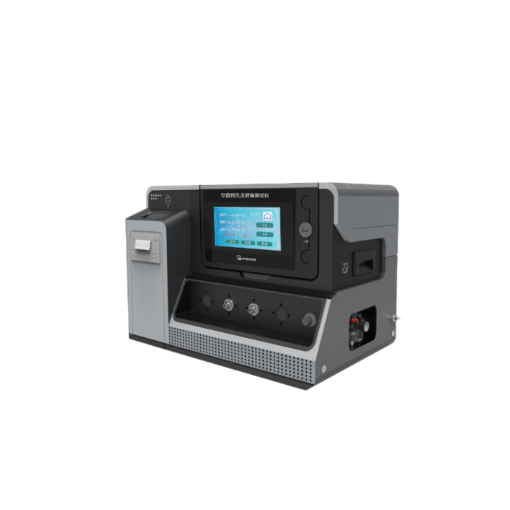

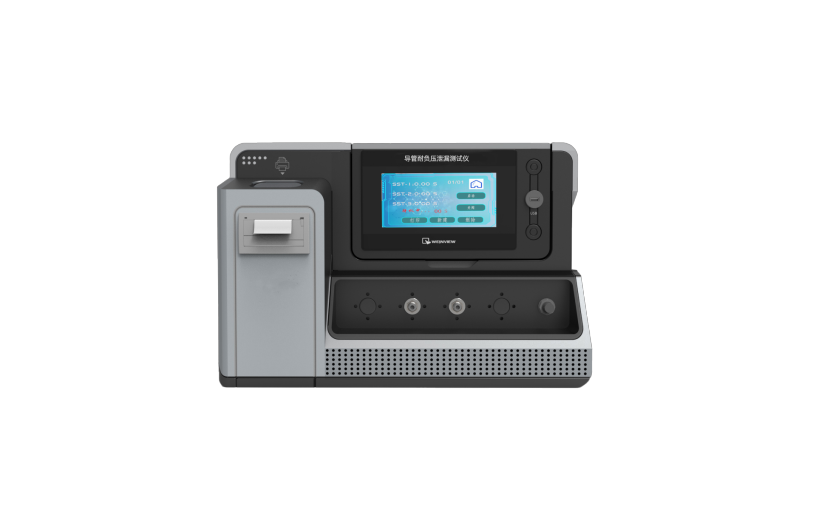

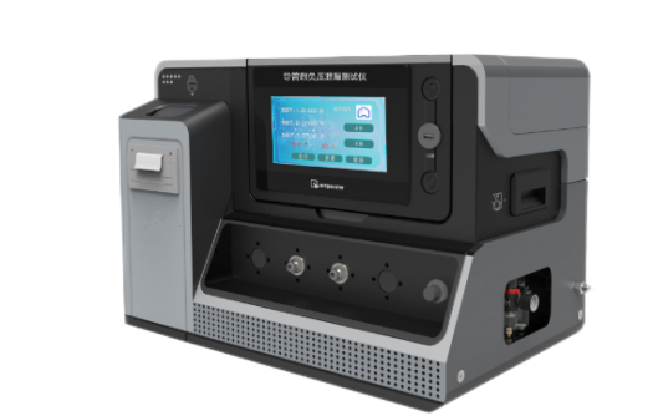

導管耐負壓測試儀
?一、核心功能與原理?
?負壓模擬?
通過真空系統（如真空泵）對導管施加可控負壓環境，模擬實際使用中的抽吸或真空條件（如臨床吸引操作）。試驗時導管需承受設定負壓值（常見范圍：0 ~ -90kPa），并維持特定時間。
?泄漏與變形檢測?
?密封性?：實時監測壓力變化，若負壓值下降超過閾值則判定泄漏
?抗塌陷性?：觀察導管是否發生扁癟、變形（如呼吸道導管需在40kPa負壓下15秒不變形）。
適用于輸液器、輸血器、輸液針、麻醉包過濾器、管路、導管、快速接頭等
?二、關鍵技術參數?
?參數項? | ?典型范圍/要求? |
控制系統 | PLC控制系統 |
操作界面 | 彩色7寸觸摸屏，中英文切換 |
測試流量 | 30L/min，精度：±2.5％FS（可定制其他量程和精度） |
壓力范圍 | -100kpa~600kpa，精度：±0.5％FS（可定制其他量程和精度） |
分辨率 | 0.01kpa |
內置真空泵 | 40L/min |
測量保壓時間 | 0-99999秒，可任意設置 |
測試持續時間 | 1s~99.9min，誤差不大于±1s |
流量泄漏檢測傳感器 | 0-50mL/min，精度：±1.5％FS（可定制其他量程和精度） |
試劑 | 蒸餡水或去離子水 |
電源 | 220V,50HZ |
外形尺寸 | 560*350*480（mm） |
重量 | 20kg |
?三、適用標準與場景
執行標準
符合YY0285.1-2017附錄C標準
符合 YY0267-2016、GB/T15812.1-2005、YY02851-2017中耐負壓的要求。
??醫療導管檢測?
?產品類型?：輸液器、留置針?、吸引導管、顱外引流管等。
?工業管材檢測?
如煤礦瓦斯輸送管需在0.097MPa負壓下持續100小時無變形（AQ 1071-2009）。
?四、設備特性與選購要點?
?自動化控制?
PLC系統集成觸摸屏，支持一鍵測試和多級壓力梯度模式。
?安全防護?
過壓/漏電保護，閥門與真空泵聯動控制?。
?五、操作注意事項?
?預處理?：導管連接處需干燥，避免測試誤差?。
?結果判定?：泄漏檢測以氣泡生成或壓力衰減為據（前5秒氣泡不計）。
?環境要求?：多數測試需在23±2℃下進行。
六、配置清單
主機1臺；
測試軟件1套；
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
電源線1根;
扳手1套;
宣傳冊若干;
魯爾接頭2套;
止血鉗一把;
