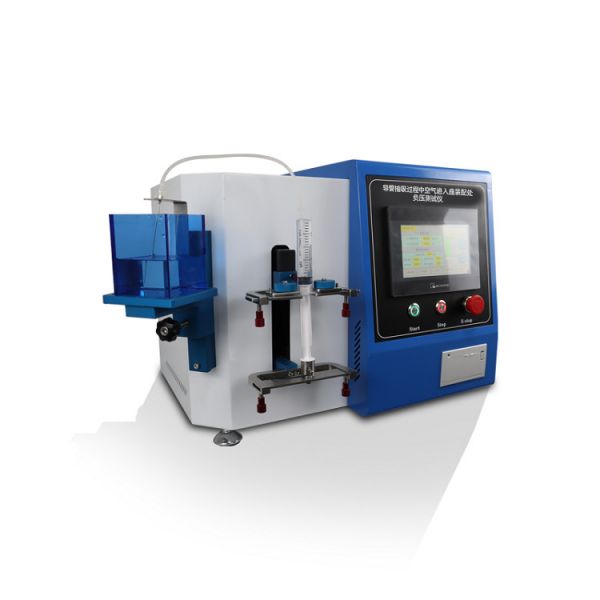

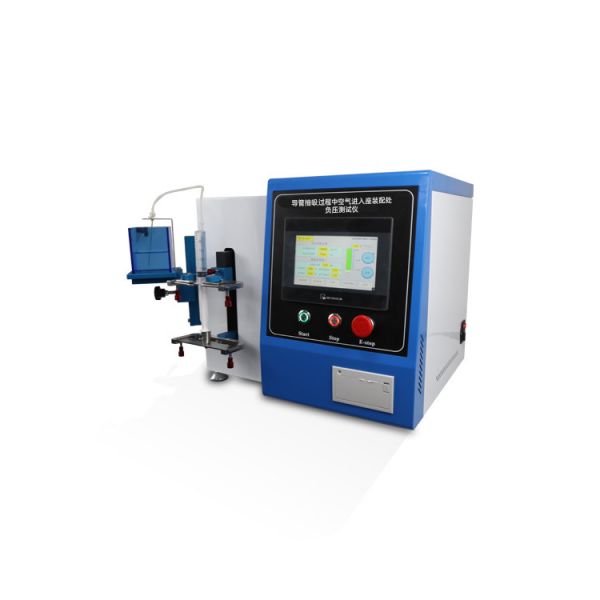

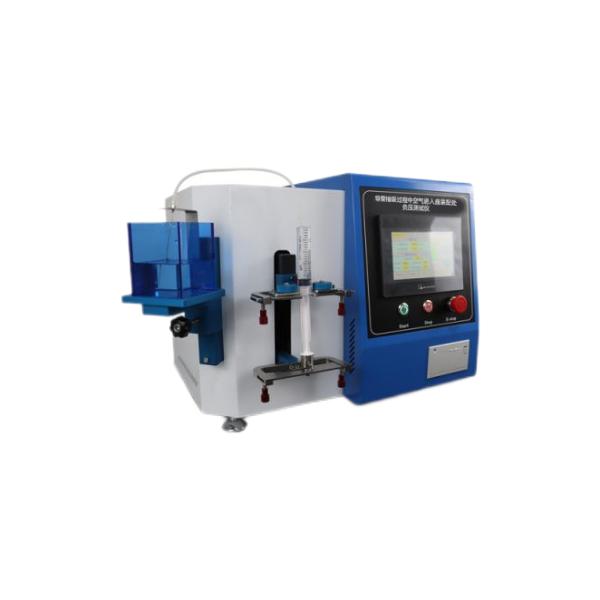

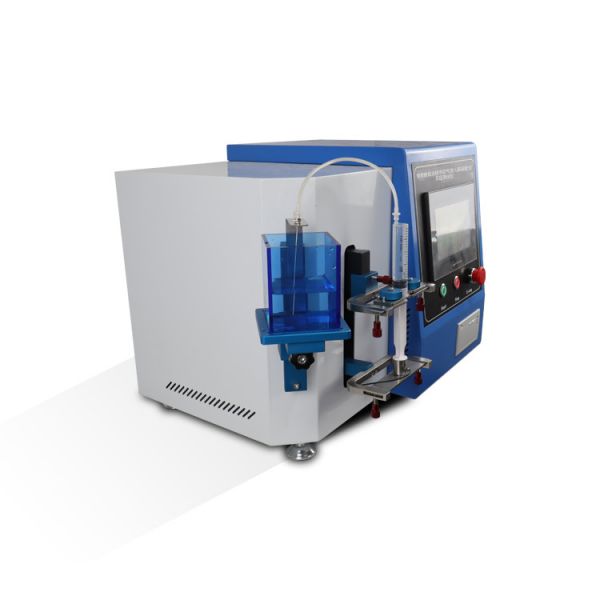

導管抽吸過程中空氣進入座裝配處負壓測試儀
?一、核心測試原理?
?負壓模擬?
將導管座連接至?10mL注射器?，注入（22±5）℃除氣水至標稱容量的25%，密封閥門后抽拉芯桿產生負壓，目視檢查氣泡是否進入注射器（水合導管需測水合前后兩種狀態）。
?壓力閾值?
絕對壓力需達到?2.67kpa?（等效于抽吸至注射器最大刻度）并保持至無氣泡產生，再持續10秒確認無泄漏。
?二、設備技術要求?
?模塊? | ?技術參數? |
控制系統?? | PLC控制系統 |
操作界面? | 彩色7寸觸摸屏，中英文切換 |
選配水浴槽? | 水浴鍋0-99度 |
聚氨酯手術膜?? | 1卷 |
力傳感器? | 0-20kpa，精度：±0.5％FS（可定制其他量程和精度） |
設定時間 | 1s～60min，客戶任意設置，精度：0.2s |
夾具 | 1套 |
配置 | 10ml注射器及導管 |
閉合夾子 | 1只 |
設備重量 | 20kg |
外形尺寸 | 440*300*260（mm） |
儀器終身免費依標準：規定升級服務 設備免費保修期為1年 | |
?三、執行標準及標準化流程
符合標準
完全符合YY0285.1標準中相關條款設計制造。
D.1原理
將導管座與一個部分充水的注射器相連接。抽拉注射器的芯桿,在座與標準錐頭連接處形成負壓目力檢查是否有氣泡進入注射器。
檢測水合性導管時,應考慮水合前和水合后的狀態,報告最差的結果。
D.2 試劑
除去氣體的蒸餾水或除去氣體的去離子水。
D.3儀器
D.3.1 10ml的注射器,其器身密合性、錐頭符合GB15810的規定,或等效的裝置
D.3.2 閉合試樣的裝置,如夾子
D.4 步驟
D.4.1 按制造商的使用說明書裝配分離的座,將供試座連接到注射器(D.3.1)上,形成防泄漏連接。密封所有可能在抽吸過程中打開的閥。
D.4.2通過試樣與標準錐頭向注射器內抽入(22士5)℃的水(D.2),超過注射器公稱刻度容量的25%。不要弄濕座與標準錐頭的連接處。
D.4.3排出儀器內的氣體(小氣泡除外),調節注射器內水的體積至標稱刻度容量的25%,離座盡可能近地閉合(D.3.2)試樣。
D.4.4 將注射器的錐頭向下,抽芯桿至最大公稱刻度容量處,保持一定時間直至沒有氣泡形成,然后再等待10s以確認樣品無泄漏。
D.4.5 對于水合血管內導管,應考慮水合前和水合后的狀態,進行 D.4.1~D.4.4步驟。
注:可以使用其他方式形成抽吸壓力。在這種情況下,設置絕對壓力2.67kpa為抽吸壓力。?
四、注意事項?
?環境要求?：室溫23±2℃，濕度≤70%，避免振動干擾。
?校準維護?：壓力傳感器每月校準，注射器每50次更換。
?結果報告?：需明確導管型號、泄漏位置（若不合格）及水合狀態。
五、配置清單
主機1臺；
測試軟件1套；
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
電源線1根;
扳手1套;
宣傳冊若干;
10ml注射器2個;
