">手表織物帶耐磨儀主要指在織物帶上持續(xù)運(yùn)動(dòng)的磨損試驗(yàn)
執(zhí)行標(biāo)準(zhǔn)：ICS 39.040.10、ISO 23160:2011,MOD、GB/T 33725—2017、
GB/T 5270 代替 ISO 2819；GB/T 12967.2 代替 ISO 8251；QB/T 2537 代替 ISO 11640；
GB / T38022 — 2019 / ISO1413 : 2016
1、目的
試驗(yàn)的目的是模擬類似手表實(shí)際使用條件下，因與衣物摩擦而引起的輕微磨損。
2、試驗(yàn)描述
總則

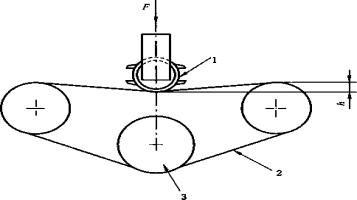

試驗(yàn)裝置驅(qū)動(dòng)一個(gè)織物摩擦帶,按照圖3在試驗(yàn)樣本上施加壓力。
注：圖3中張緊輪可上下小幅移動(dòng)，以自重對織物帶起到張緊的作用
說明：
1 樣本；
2 織物帶；
3—張緊輪。
試驗(yàn)條件
試驗(yàn)條件應(yīng)如下：
a) 試驗(yàn)樣本下壓力F：1OO N±5 N；
b) 織物帶速度：0.5 m/s；
c) 試驗(yàn)樣本下壓高度h ：15 mm±2 mm；
d) 試驗(yàn)持續(xù)時(shí)間：3ho
注：試驗(yàn)持續(xù)時(shí)間也可雙方商定。
試驗(yàn)樣本
織物帶試驗(yàn)可適用于表殼、表帶和其他零件鍍層的耐磨損試驗(yàn)。
試驗(yàn)前，應(yīng)按照GB/T 5270和ISO 27874規(guī)定的方法檢査裝飾鍍層的附著力。 試驗(yàn)樣本應(yīng)以與織物帶平行接觸的適當(dāng)方式放置。
織物帶
織物帶應(yīng)具有表4中所示的特性。
表4織物帶特性
材料 | 滌綸 |
寬度 | 29.0 mm±2.0 mm |
厚度 | 1.90 mm±0.15 mm |
拆下紗線線密度 | 經(jīng)向：60 texX4,允許偏差±5% 緯向：28 texX2,允許偏差±5% |
操作步驟
準(zhǔn)備的樣本，其表面特性與需要評估的表殼體及其附件的表面特性相同（見圖4）。
應(yīng)調(diào)整試驗(yàn)樣本的高度,使試驗(yàn)樣本在下壓力100 N±5 N時(shí)的下壓深度為15 mm±2mmo 試驗(yàn)樣本和試驗(yàn)裝置應(yīng)在與校準(zhǔn)樣塊相同的條件下進(jìn)行準(zhǔn)備和清洗。
試驗(yàn)樣本應(yīng)穩(wěn)固地安裝,其被測表面平行于織物帶的表面。電機(jī)驅(qū)動(dòng)織物帶,使其在一個(gè)方向上運(yùn) 動(dòng)。一個(gè)循環(huán)后或按照供需雙方協(xié)議的時(shí)間后，檢査試驗(yàn)樣本的磨損情況。
校準(zhǔn)
校準(zhǔn)樣塊的特性應(yīng)符合表5和圖4。
表5校準(zhǔn)樣塊特性
材料 | 不銹鋼 022Crl7Nil2Mo2 或 SUS 3161/ |
硬度極限 | 210 HVl±10 HV1 |
粗糙度 | N5 (Ra 0.4 pm) |
a對應(yīng)不銹鋼1.443 5或1.440 4。 | |
客服
