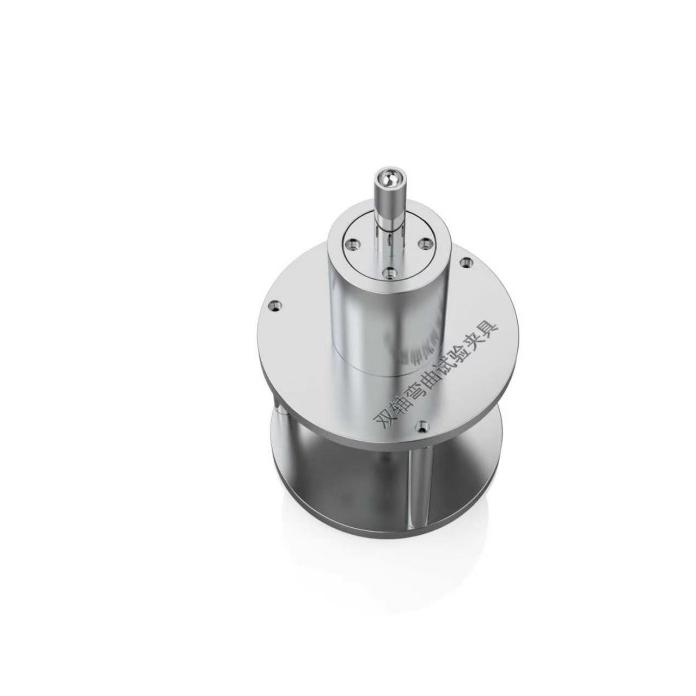

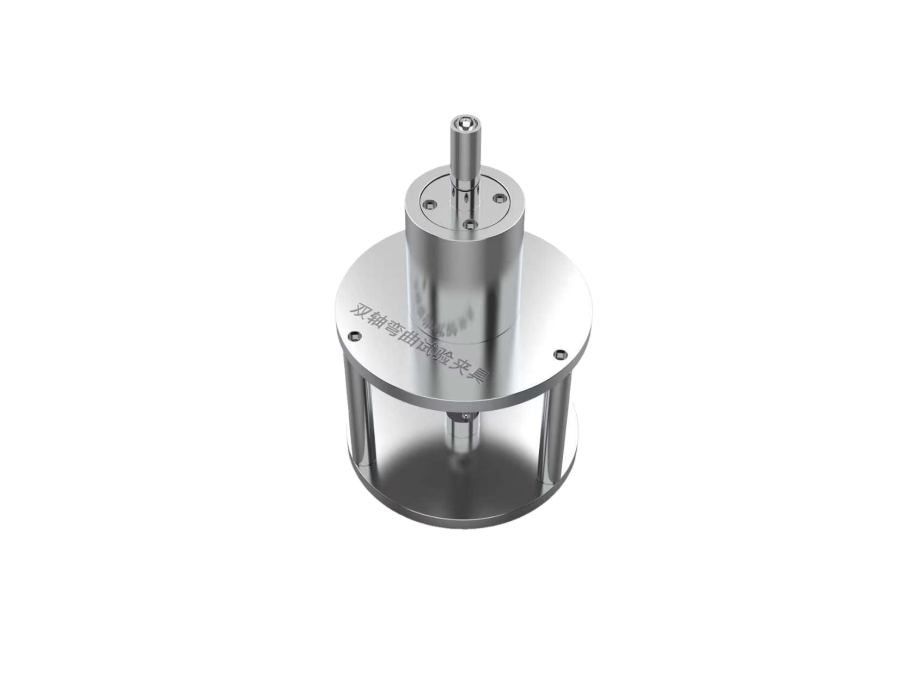

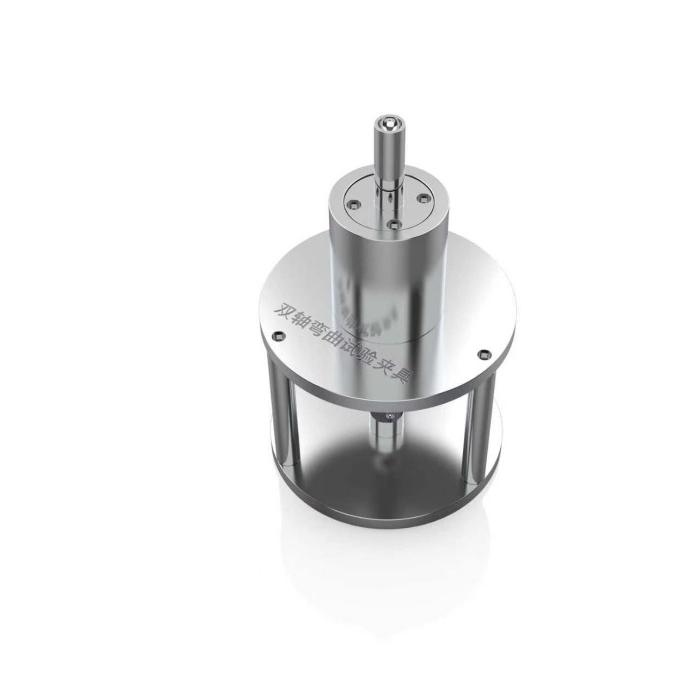

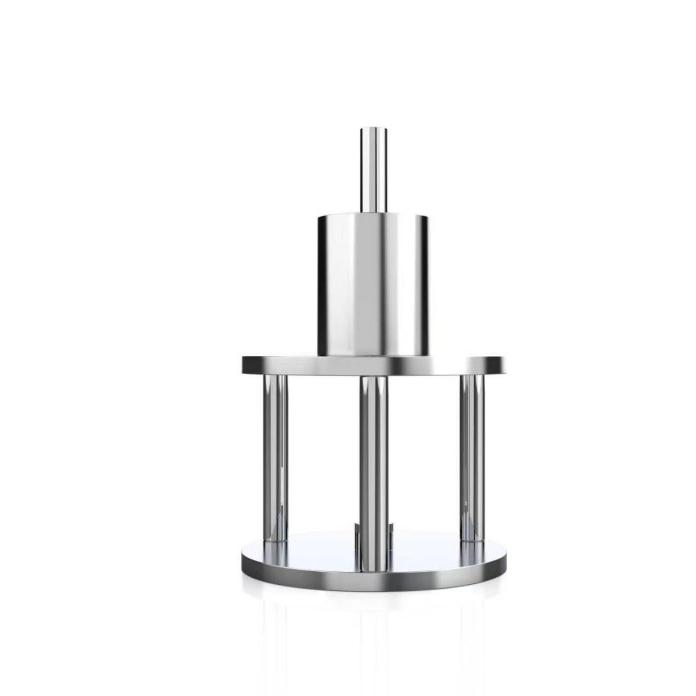

雙軸彎曲試驗(yàn)夾具?在GB 30367-2025標(biāo)準(zhǔn)中用于測(cè)定牙科陶瓷材料的?雙軸彎曲強(qiáng)度?，采用“活塞-三球”試驗(yàn)方法（也稱沖桿壓三球試驗(yàn)）。
該夾具的核心結(jié)構(gòu)和要求如下：
支撐系統(tǒng)?：由三個(gè)直徑為?(4.5±2)mm?的硬質(zhì)鋼球組成，以?120°夾角?均勻分布在直徑為?(11±1)mm?的支撐圓環(huán)內(nèi)，作為試樣的支撐點(diǎn)。
加載方式?：載荷通過一個(gè)直徑為?(1.4±0.2)mm?的?平?jīng)_頭?（活塞）施加于試樣中心，確保應(yīng)力集中于中心區(qū)域。
試樣放置?：試樣需?同心地放置?在三個(gè)支撐球上，保證加載對(duì)稱性和測(cè)試準(zhǔn)確性。
接觸壓力均勻化?：在支撐球與試樣、試樣與加荷頭之間，應(yīng)各放置一張?非剛性材料膜?（如厚0.05 mm的聚乙烯膜），以均勻分布接觸壓力，減少局部應(yīng)力集中。
試驗(yàn)設(shè)備配合?：需配合?萬能力學(xué)試驗(yàn)機(jī)?使用，十字頭速度設(shè)定為?(1±0.5)mm/min?，載荷測(cè)量精度需達(dá)±0.1 N。
