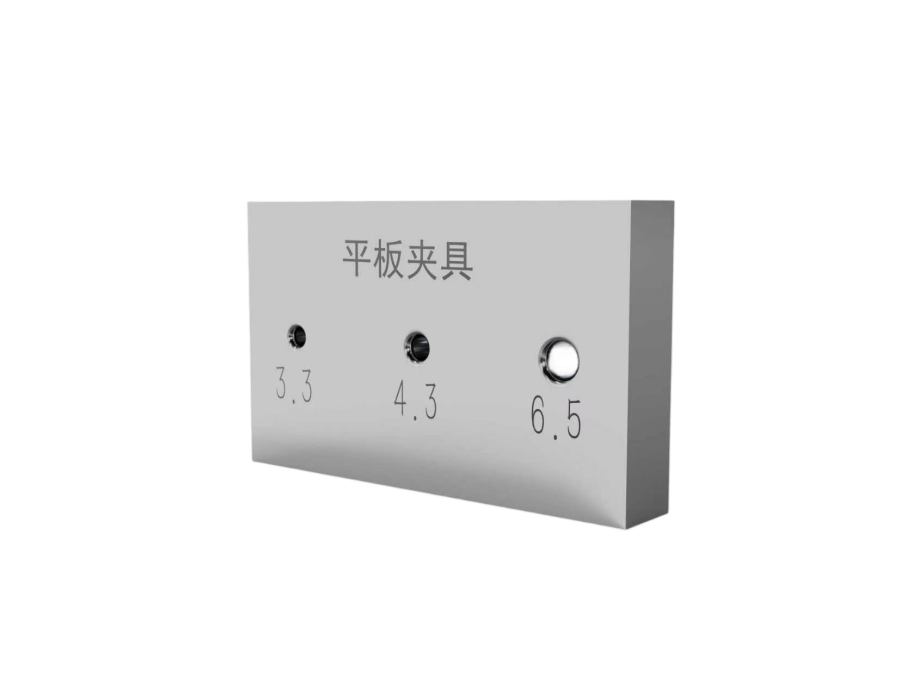

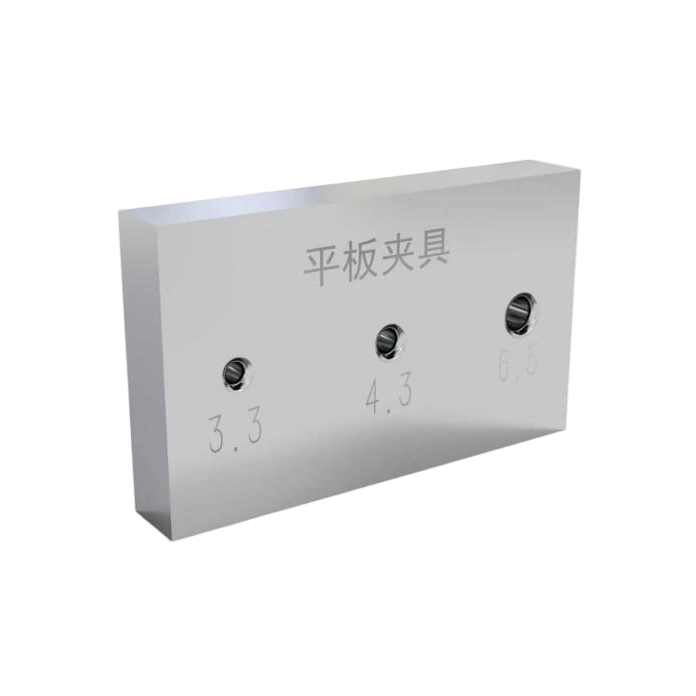

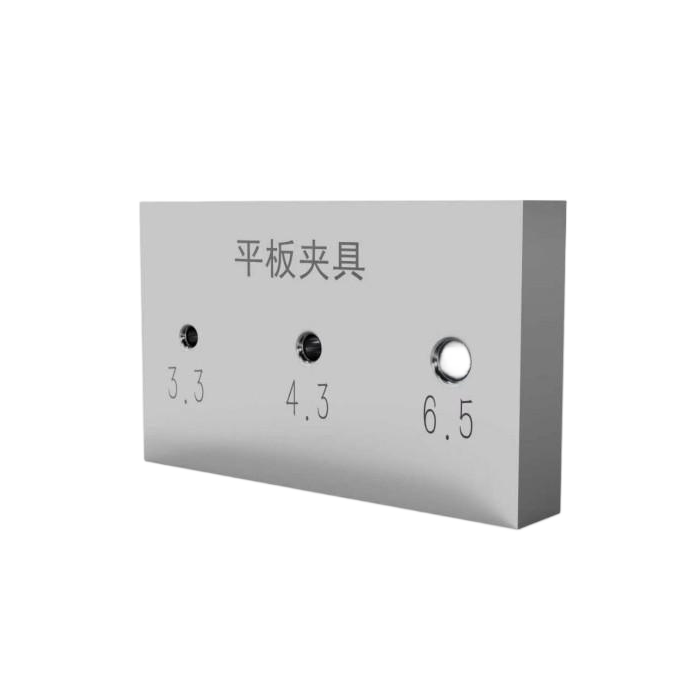

YY/T 0489-2023附錄H中的平板夾具?是用于測試一次性使用無菌引流導管固定強度的關鍵組件，其設計和尺寸需符合標準要求以確保測試結果的準確性和可重復性。
根據標準規定，該平板夾具由具有光滑表面的剛性材料制成，具體結構特征如下：
板孔直徑?：應比被測引流導管外徑大 ?0.33 mm（1 Fr）?，以確保導管能順利穿過并存在適當間隙；
孔邊緣曲率半徑?：所有孔附件的邊緣曲率半徑為 ?2 mm ± 0.1 mm?，防止對導管造成額外損傷；
板厚?：?16 mm ± 0.5 mm?，保證足夠的結構剛性；
夾具整體設計?：需配合拉力試驗儀使用，確保在施加拉力過程中夾具不發生位移或變形。
測試時，將引流導管穿過平板夾具孔，直至其非球囊固定裝置被激活并接觸夾具表面。隨后以 ?100 mm/min 的速度施加拉力?，記錄峰值拉力（單位為牛頓N）及失效位置，評估固定裝置防止意外移位的能力。
