一、描述

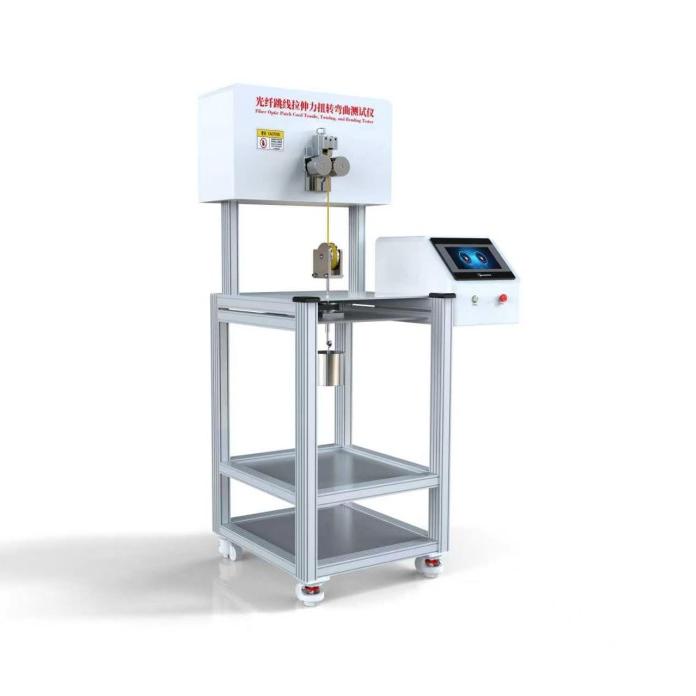

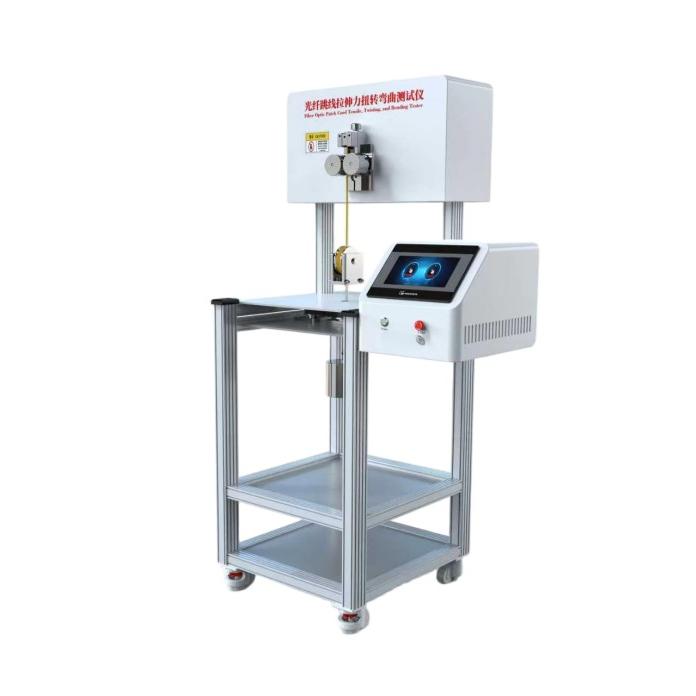

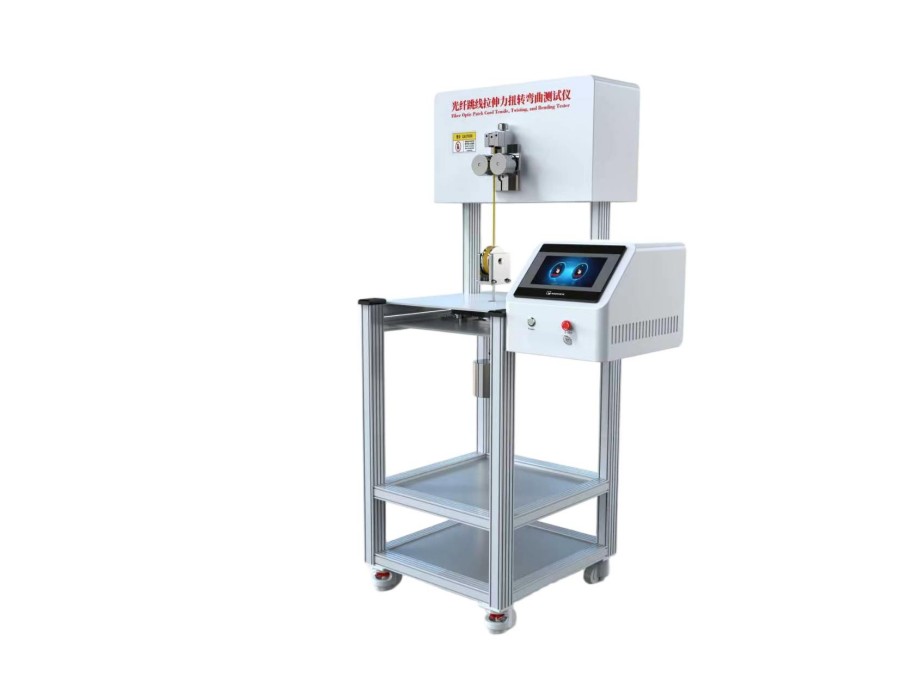

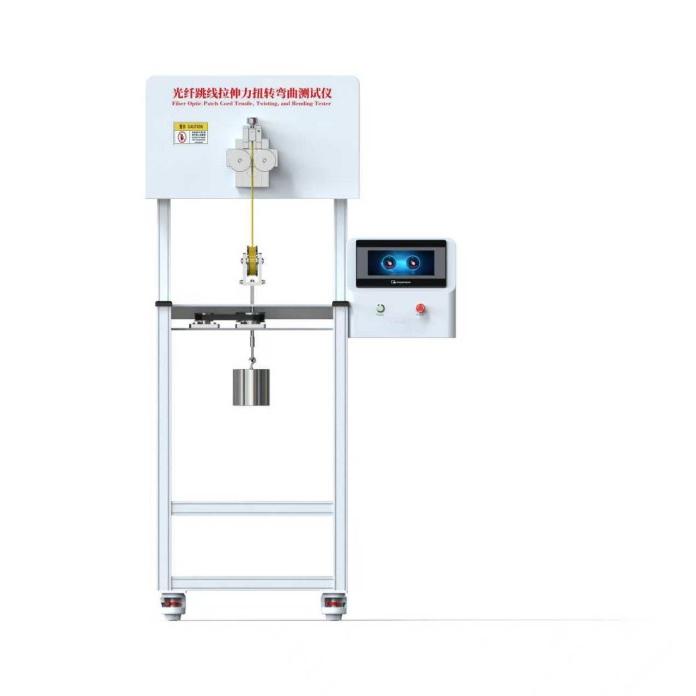

光纖機械性能試驗機用于測試光纖連接器彎曲、扭曲、抗拉力、尾部拉伸試驗。光纖機械性能試驗機采用觸摸屏控制且顯示，一機多用，實現光纖多功能測試。
二、關鍵性能參數
?項目? | ?參數要求? |
控制系統? | 工業級PLC |
操作界面? | 彩色7寸觸摸屏，中英文切換? |
測試角度 | -150~+150度 |
彎曲半徑 | 2.5cm |
絞盤直徑 | 7.5cm |
工位 | 1工位（其余工位可選） |
測試臂與絞盤距離: | 220-280mm |
測試負荷 | 0.9kg |
試驗次數 | 0-99999999次（可調） |
扭曲試驗: | 旋轉圈數:0-99999999圈(可調) 、光纜型圈數測試模式:順時針2.5圈、逆時針5圈光纖型圈數測試模式:順時針1.5圈、逆時針3圈負荷:0.5kg(0.25mm裸光纖型)/0.75kg(0.9mm緊套光纖型)/1.35kg光纜型、蝶形光纜) |
抗拉力試驗 | 0°直拉負荷:4.5kg、6.8kg 90°側拉負荷:1.5kg、2.3kg、3.4kg |
尾部拉伸試驗: | 角度順序:0~90°~135°測試負荷0.25kg、0.5kg、0.7kg、1.5kg、2.0g |
打印 | 微型打印機 |
?三、執行標準?
嚴格遵循YY0758-2021、YDT2152、 YDT 1272.3
四，應用領域
?光通信行業?：用于光纜出廠前的全項機械性能檢測，如拉伸、壓扁、反復彎曲等
?航空航天與國防科技?：測試飛行器、導彈、衛星等裝備中光纖傳感系統的抗沖擊與振動能力，支持高速撞擊動態測量等尖端技術研究。
?建筑與基礎設施?：評估用于橋梁、隧道、智能樓宇中的光纖傳感器在長期負載與環境變化下的耐久性，支撐結構健康監測系統建設。
?科研與教育機構?：高校和實驗室利用該設備開展新型光纖材料的力學行為研究，推動光通信技術迭代。
?電線電纜與新材料產業?：擴展用于鋼絲繩、吊裝帶、復合材料等產品的拉伸、剝離、疲勞測試，滿足多領域質量控制需求。
五，配置清單
主機1臺；
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
電源線1根;
扳手1套;
宣傳冊若干;
