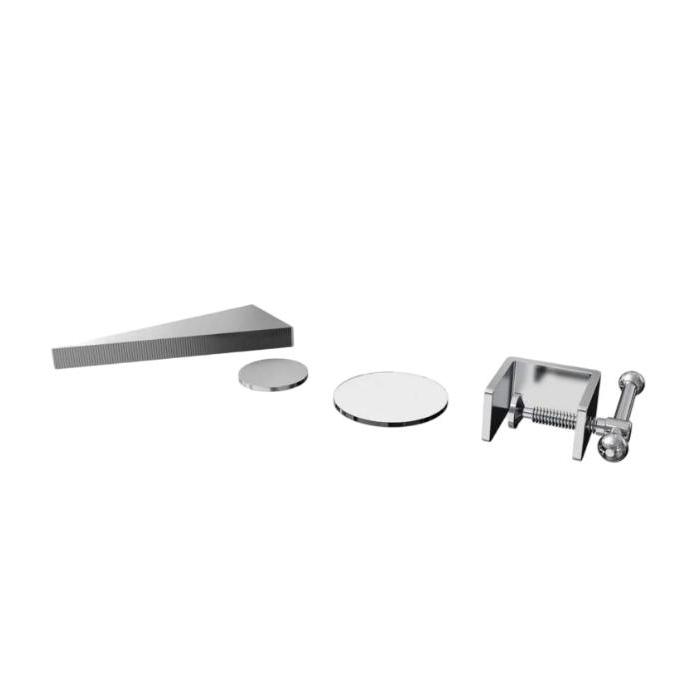

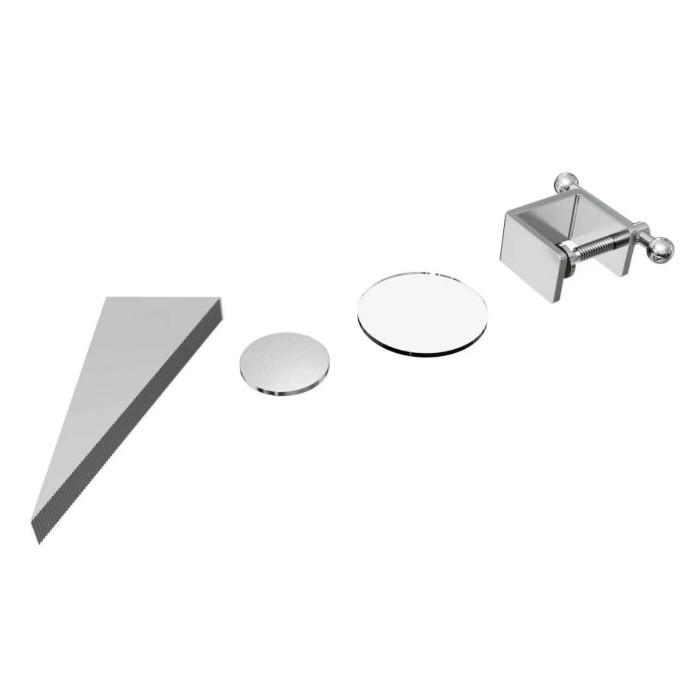

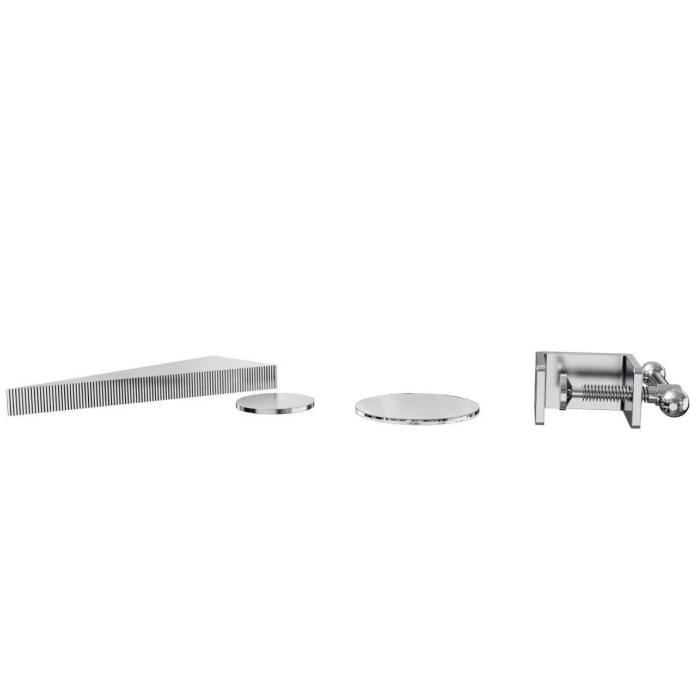

X射線阻射性工裝YY/T 0271.2-2016含楔狀階梯鋁板，試樣模具，單個的螺旋夾，玻璃板，砂紙P2000
?一、介紹?
X 射線阻射性工裝是依據 YY 0271.2—2016/ISO 9917-2:2010 標準附錄 D 設計，用于牙科水門汀等材料 X 射線阻射性測試的專用配套工裝，可配合傳統或數字 X 光設備完成材料阻射性能的標準化檢測，為牙科材料的安全性與合規性驗證提供可靠支撐。
?二、關鍵參數?
?參數項? | 規格? |
適配 X 光設備 | 傳統牙科 X 光機 / 數字牙科 X 光機 |
X 光機工作電壓 | (65±5)kV |
總濾過要求 | 1.5 mm 厚鋁板 |
楔狀階梯鋁板規格 | 純度≥98%（質量分數），銅含量≤0.1%，鐵含量≤1.0%；長 50 mm、寬 20 mm，厚度 0.5 mm~5.0 mm，階梯等距間隔 (0.5±0.01) mm |
試樣模具規格 | 直徑 (15±1) mm，厚度 (1.0±0.1) mm |
配套薄膜規格 | 透明，厚度 (50±30)μm（無網格聚酯薄膜） |
恒溫恒濕箱參數 | 溫度 (37±1)℃，相對濕度≥50% |
螺旋測微儀精度 | 0.01 mm |
?三、執行標準與適用場景：
1、核心執行標準：YY 0271.2—2016/ISO 9917-2:2010《牙科學 水門汀 第 2 部分：樹脂改性水門汀》附錄 D（規范性附錄）X 射線阻射性的測試。
2、適用場景：牙科水門汀（含光固化型）、牙科修復材料等的 X 射線阻射性能檢測，用于驗證材料在牙科 X 光影像下的顯影能力，符合醫療器械注冊、出廠檢驗、型式試驗的合規要求。
四、測試原理：
通過在標準 X 光條件下，將待測水門汀試樣與楔狀階梯鋁板同步拍攝 X 光影像，對比試樣與不同厚度鋁板的 X 光阻射效果，以等效鋁板厚度表征材料的 X 射線阻射性；通過光密度計或灰度分析軟件量化影像密度，最終判定材料是否符合標準要求。
五、試樣制備方法
將一片透明薄膜放在一塊板上，再將試樣模具放在薄膜上；將水門汀填入模具至微溢，在水門汀上放一張薄膜，再蓋上第二塊板，按壓多余水門??；將組件固定在螺旋夾具中，制備出標準厚度的試樣；光固化水門汀需用推薦的外部能源固化，重疊照射 1 min 確保完全固化，必要時重復照射。
六、配置清單
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
宣傳冊若干;
