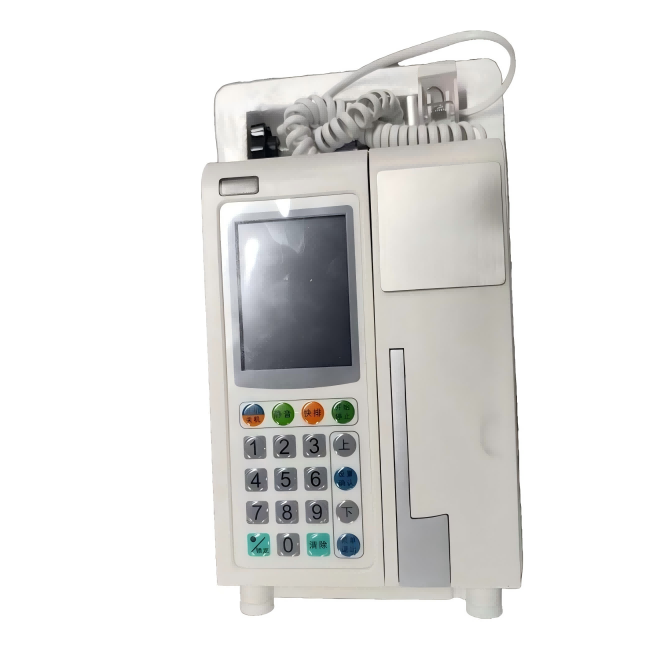

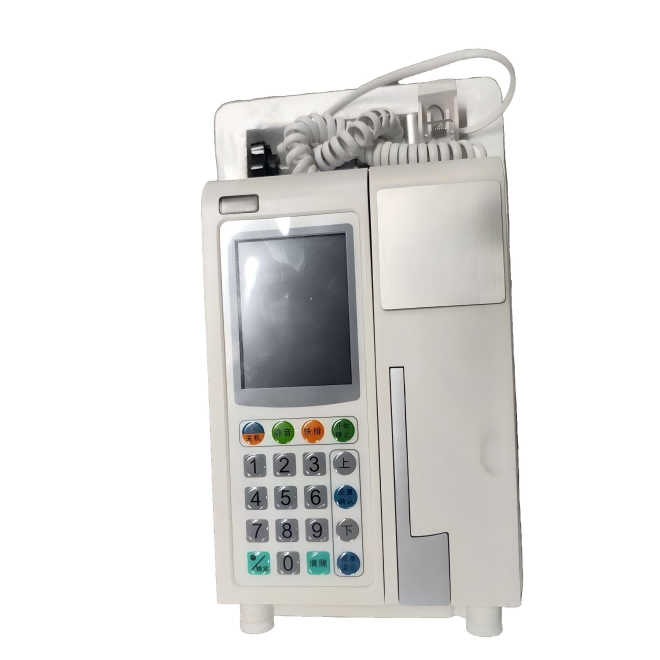

輸液泵用管路耐用性試驗工裝，是附錄 A（規范性附錄）規定的、專門用于 SV 級 輸液管路耐用性（流速穩定性）測試的通用模擬泵裝置。
YY/T 1653-2020 附錄A
一、核心用途
適用對象：SV 級輸液管路（使用標準工裝驗證的管路）
測試目的：模擬輸液泵的滾壓工作原理，在4 小時 / 12 小時連續運行后，驗證：
流速變化 ≤ ±5%
管路無肉眼可見的結構性損壞
二、工裝結構與關鍵尺寸（附錄 A）
工裝為滾輪旋轉擠壓式結構，核心參數如下：
1. 整體結構（圖 A.1）
驅動：電機驅動滾輪組旋轉
核心組件：滾壓輪（凸輪） + 固定壓板
工作方式：滾輪連續擠壓壓板間的管路，實現蠕動輸液
2. 關鍵尺寸（圖 A.2、A.3）
滾壓輪至壓板間距：3.00 mm（標準擠壓間隙）
滾壓結構（凸輪）：
齒間距：35 mm
圓角：R0.5 mm
整體長度：105 mm
三、試驗方法（配合工裝）
安裝：將待測管路裝入工裝的滾輪與壓板之間。
流速校準：
初始流速：25 mL/h (±10%)
加速運行：200 mL/h (±10%)
時長：
4 小時試驗：25 mL/h 穩定 → 200 mL/h 運行 4h → 回歸 25 mL/h 檢測
12 小時試驗：25 mL/h 穩定后，持續運行 12h
判定：全程流速波動 ≤ ±5%，管路無破損、變形、泄漏。
四、與 MV 級管路的區別
SV 級：必須用此標準工裝測試（通用型）。
MV 級：用制造商自己指定的輸液泵測試（專用型）。
