一、概述

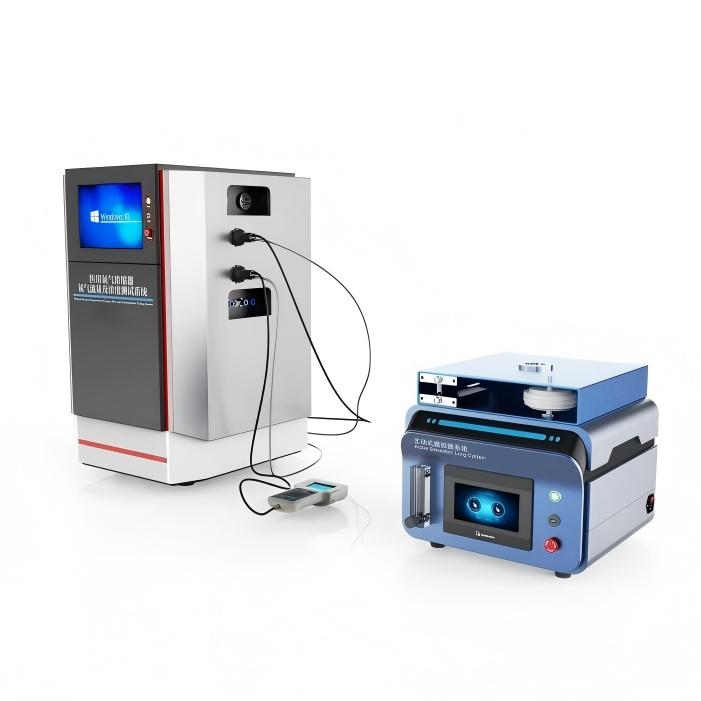

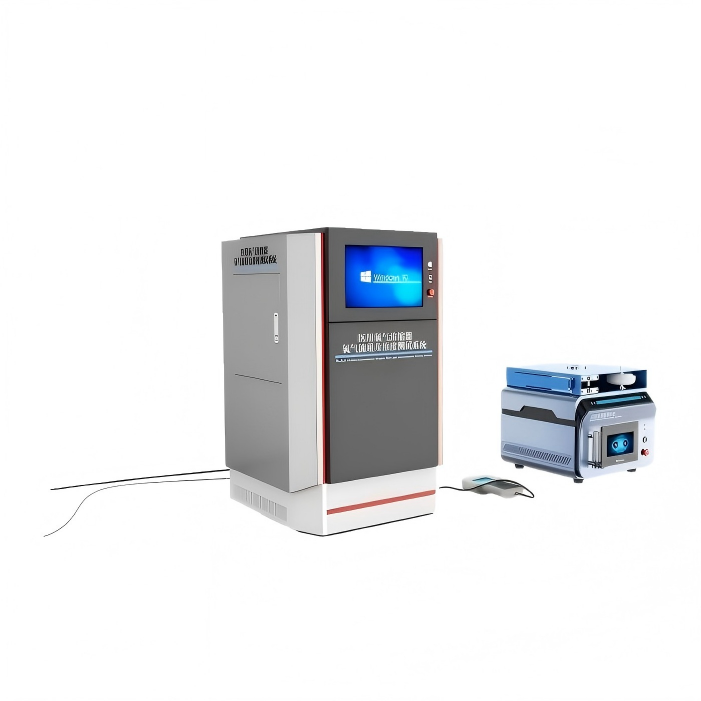

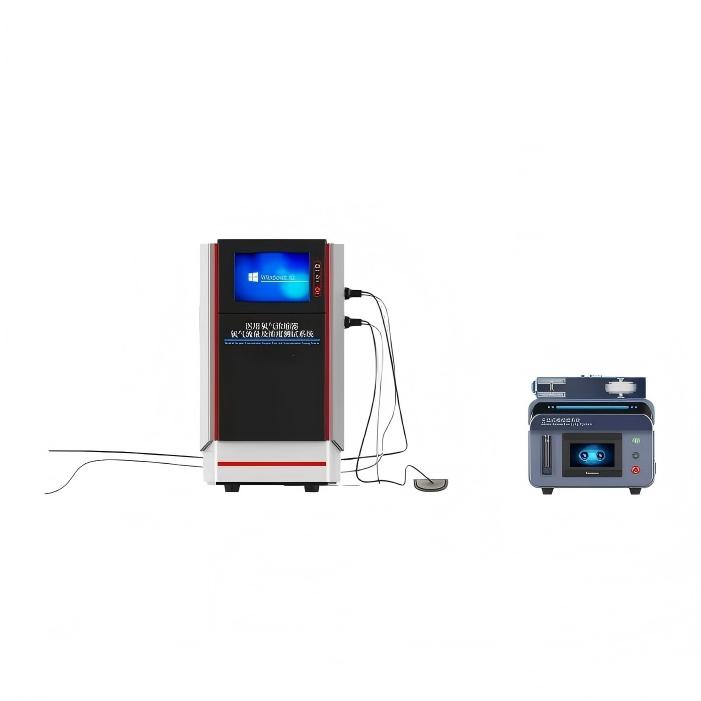

醫用氧氣濃縮器氧氣流量及濃度測試系統用于氧氣濃縮器產品流量特性、氣流壓力特性、氧氣濃度的測量。
二、關鍵參數?
參數項 | 規格 |
控制系統 | PLC+Windows系統 |
操作方式 | 10寸嵌入式工業電腦 |
測試內容 | 連續流量的準確性、觸發流量準確性、氧氣濃度準確性、出口壓力 |
氧氣流量測試 | 0~500mL/min 準確度：±2.0% |
重復性：≤0.5% | |
響應時間：≤2s | |
標準氣阻 | 內徑長40mm，頂面斜邊45°，小孔內徑2mm，外徑6mm（默認值） |
進口英國氧濃度傳感器 | 量程：0~100% |
精度：±0.2%FS | |
檢測原理：順磁氧傳感器 | |
響應時間：T90 ≤30s | |
瞬時力量分辨率：0.1ml/min | |
壓力傳感器 | 0~400Kpa 精度：±0.5%FS |
模擬呼吸器 | 呼吸頻率：1~60次/min （可設置） |
觸發壓力： -0.1~-5.0Kpa | |
溫度傳感器 | 量程：-10~50℃ |
準確度：≤±0.5℃ | |
電源 | AC220V 50Hz |

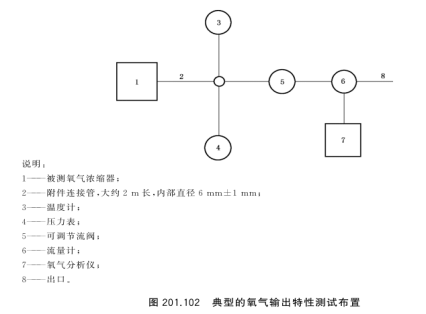

?三、儀器結構原理
四、執行標準
YY 9706.269-2021 《醫用電氣設備 第2-69部分:氧氣濃縮器的基本安全和基本性能專用要求》
五、配置清單
測試裝置1臺；
說明書1份;
合格證1份
保修卡1份;
簽收單1份;
銘牌 1份;
電源 1根
扳手 1套
產品樣冊：2本
