?一、介紹?

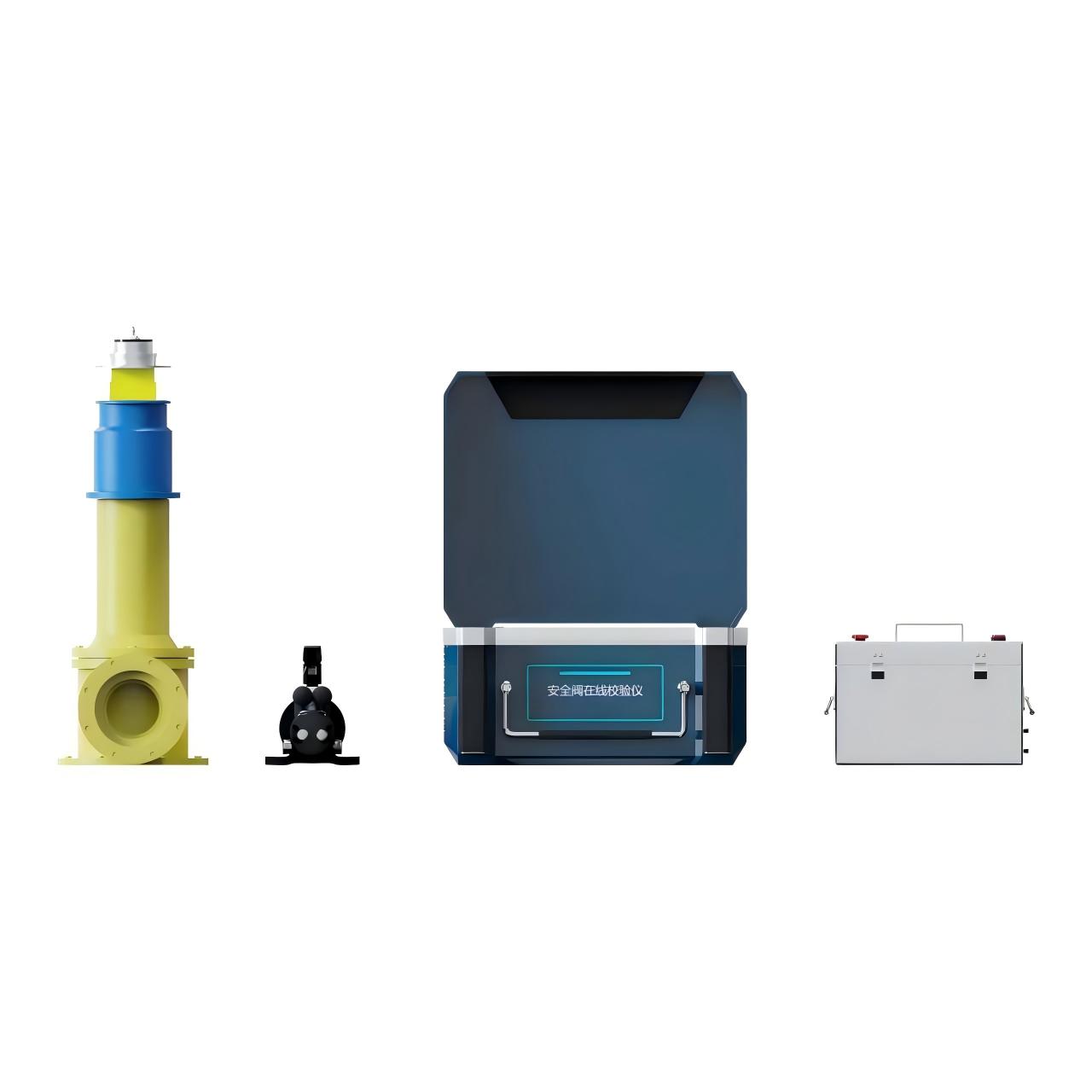

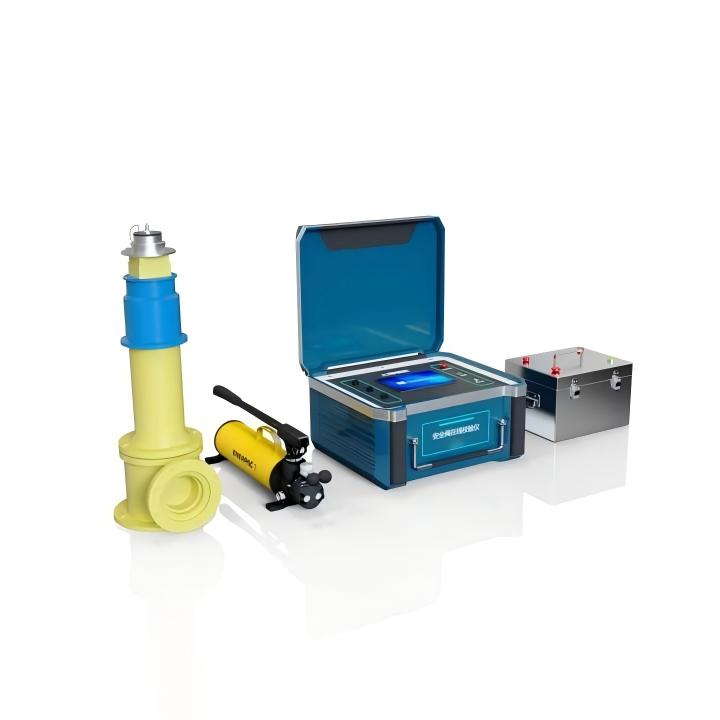

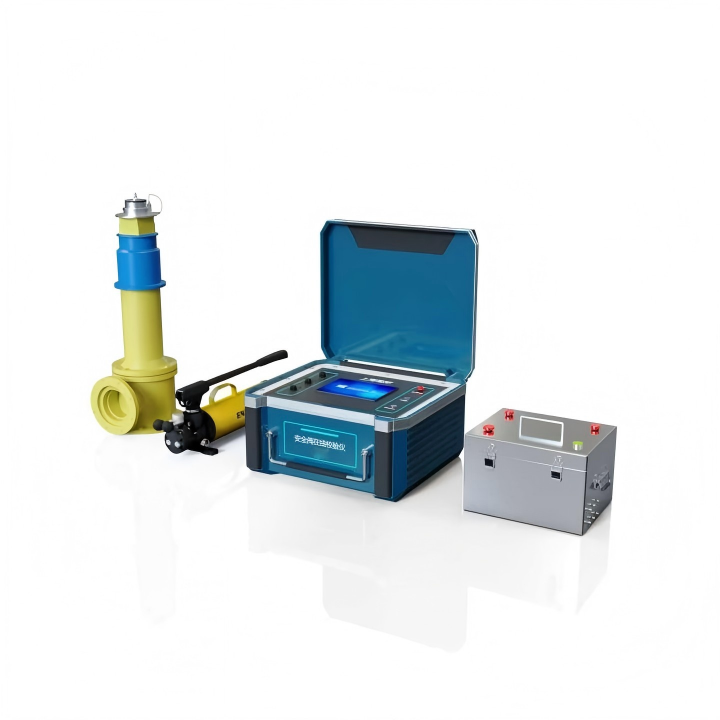

安全閥在線校驗儀由我公司研發生產，適用于直接載荷式和先導式安全閥的整定壓力、回座壓力和密封性等性能測試，可廣泛應用于中、高、超高壓壓力特性試驗!
1、傳感器可與數據采集系統、數據處理系統進行動態標定，使之達到更高精度。
2、強大、可靠的數據庫管理功能，可方便地進行檢索、存儲、出報告;
3、可打印曲線報告、標準報告(國家規范要求的)、原始記錄、批量報告四種形式的校驗報告。
?二、關鍵參數?
?參數項? | 規格? |
控制系統 | 工業級PLC+windows |
操作界面 | 彩色10寸工控一體機，可觸摸屏操作，可鼠標鍵盤操作 |
操作方式 | 全觸控操作，可設置、調用、修改測試程序 |
打印機 | wif連接打印機 |
壓力測量范圍 | 0Mpa-25Mpa 精度：±0.5%FS |
測試通徑 | DN15~DN600 |
測試類型 | 直接作用式彈簧安全閥、脈沖式安全閥、先導式安全閥、帶動力輔助裝置安全閥 |
連接方式 | 機械串聯連接 |
測量方式 | 冷態在線，熱態在線 |
外力提升方式 | 手動液壓泵 |
閥桿提升高度范圍 | 0-5mm 精度：±0.5%FS 可選配其他量程 |
提升量程 | 200kg，500kg，1000kg，5000kg,精度：±0.5%FS 可選配 |
液壓系統 | 帶自動復位雙向作用油缸、液壓油路集成裝置1套 |
超壓保護裝置 | 液壓安全警示報警保護裝置1套 |
最大提升力 | 0-50KN 可選配其他量程 |
開啟方式 | 臨界狀態檢測、閥瓣位移傳感器(無機械觸點安裝)判開(微啟式至全啟可人工設置開啟高度） |
測試工位 | 1工位 |
配件 | 連接螺母1套，用于液壓閥門的提升支架 |
音頻傳感器 | 安全閥的開啟聲音檢測 |
安全配置 | 急停按鈕，過載保護 |
電源電壓 | AC220V 50Hz |
自制軟件，曲線圖，可連接打印機打印 | |
?三、參考標準?
GB/T 12241-2021 《安全閥一般要求》
DL/T959-2005《電站鍋爐安全閥應用導則》
四、配置清單
主機1臺；
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
電源線1根;
扳手1套;
宣傳冊若干;
密封圈若干
