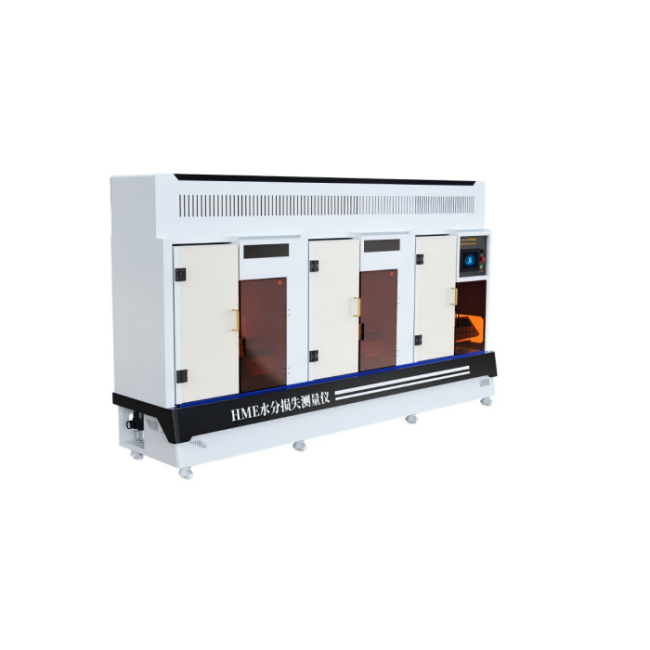

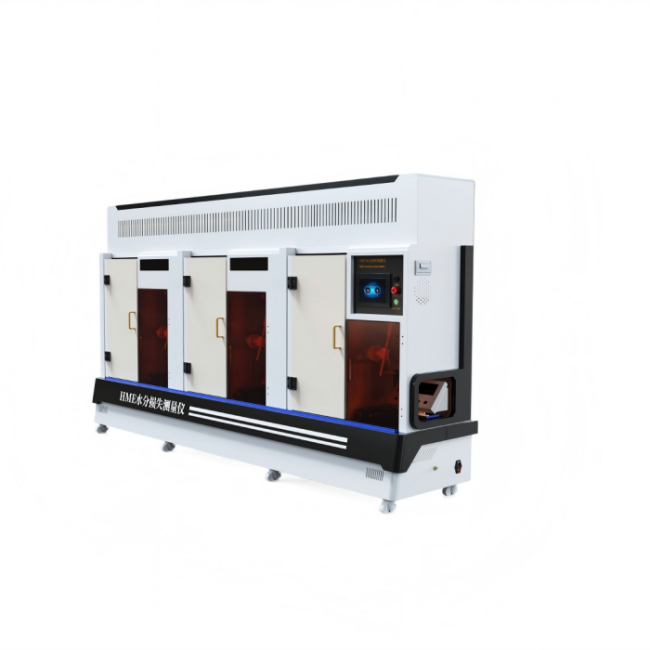

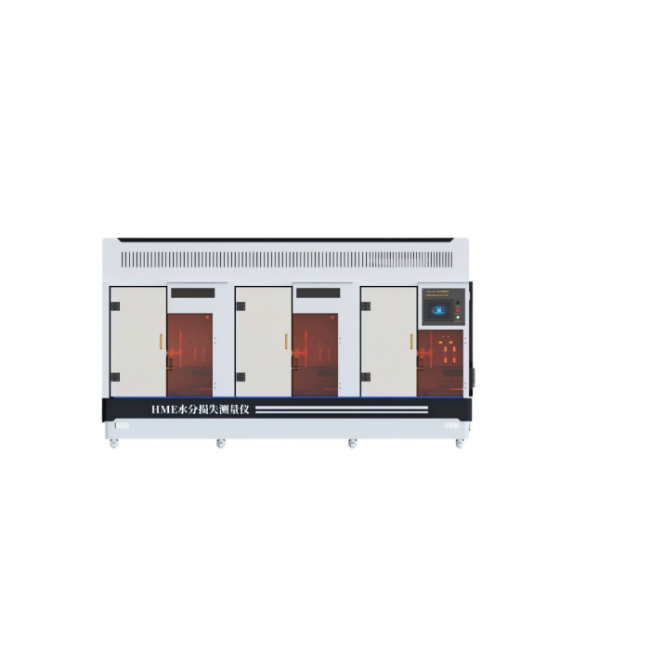

三工位HME熱濕交換器水分損失測量?jī)x、熱濕交換器水分損失測量?jī)x、HME水分損失測量?jī)x、人工鼻水分損失測量?jī)x
?一、產品介紹以及特點?
產品介紹：
水分損失測量?jī)x是一款根據《YYT 0735.1-2009 麻醉和呼吸設備濕化人體呼吸氣體的熱濕交換器(HME) 第1部分：用于最小潮氣量為250mL的HME》、ISO 9360-1-2000麻醉和呼吸設備用于加濕人的呼吸氣體的熱濕交換器(HMEs) 第1部分:與250ml最小潮量一起使用的熱濕交換器和客戶使用習慣及需求研發設計的一款全新的、高自動化的HME檢測設備。該設備主要用于對模擬人體的熱濕交換器的性能進行檢測，主要檢測在HME在使用過程中的水分損失值。
產品特點：
優點 | 集成化操作系統，觸摸屏按鍵設置，一鍵啟動，自動監測，測試結束自動生成結果，一臺設備滿足多項測試，測試穩定，數據安全可靠
|
核心競爭力 | 操作簡單方便，設備故障率低，使用國內或進口先進檢測元件，整機操作順暢，誤差小，使用年限長 |
數據顯示 | 實時顯示當前溫度、潮氣量、呼吸頻率等信息 自動判斷試樣合格/不合格，并顯示、報警 內置大容量存儲器，可存儲不少于1000組測試數據（數據一般保留7天會被覆蓋） 配備USB接口，可導出測試數據；可選配連接電腦 |
結構特點 | 從人機工程學的角度，更好地體現了人機交互性，使控制和操作做到了人性、高效、程序化的特點，貼近用戶的使用習慣和檢測的操作要求，操作過程與試驗步驟相一致，順序操作一次即完成一次檢測，這樣既避免了操作過程中的疏忽和遺漏，又提高了效率，更加嚴謹和可靠，也更貼近用戶實際的使用習慣 |
二、滿足標準
標準號 | 名稱 |
YYT 0735.1-2009 | 麻醉和呼吸設備 濕化人體呼吸氣體的熱濕交換器(HME) 第1部分：用于最小潮氣量為250mL的HME |
ISO 9360-1-2000 | 麻醉和呼吸設備 濕化人體呼吸氣體的熱濕交換器(HME) 第1部分：用于最小潮氣量為250mL的HME |
三、關鍵參數
?參數項? | 規格? |
控制系統 | 工業級PLC |
操作界面 | 彩色7寸觸摸屏，支持中英文菜單切換、實時動態顯示及數據存儲 |
操作方式 | 全觸控操作，可設置、調用、修改測試程序 |
打印機 | 嵌入式打印機 |
測試工位 | 3工位 |
工位控制方式 | 完全獨立控制，互不干涉 |
潮氣量 | 1000ml/750ml/500ml/250ml 可選 |
頻率 | 10min-1； 12min-1；15min-1；20min-1 可選 |
呼吸比 | 1：1 |
加熱水浴控制溫度 | 37℃±0.5℃ |
絕熱箱控制溫度 | 37℃±1℃ |
測試流量范圍 | 0-150L/min，精度：±2%FS（可定制其他量程和精度） |
稱重范圍 | 0-10kg，精度0.1g |
溫度傳感器 | PT100溫度范圍0-100℃±1℃ |
標準要求 | 溫度精度：37℃±1℃ 流量精度：±5% 稱重精度：0.1g |
測試時間 | 0-999h 可設置 |
功率 | 約600W |
驅動方式 | 私服電機驅動（60-600W 1.91N3000轉） |
燈泡規格 | 100W ,220V |
加熱管 | 200W，220V |
氣囊 | 2升 |
接頭規格 | 22M/15F-22F/15M |
安全配置 | 急停按鈕，過載保護 |
外形尺寸 | 約2300*580*1480（mm） |
電源電壓 | AC220V 50Hz |
自制軟件，實時監測，可USB導出結果，可連接電腦 | |
四、計量要求以及測試項介紹
標準號 | 建議計量?jī)?nèi)容 | 建議計量點 |
YYT 0735.1-2009 | 流量計0-150L/min，精度±2%FS 溫度范圍0-100℃精度：±1℃ | 溫度：37℃±1℃ 流量：10L/min 9L/min |
測試項 | ||
水分損失量測試 | 模擬患者呼吸條件下，測量HME在吸氣和呼氣過程中水分的損失量，評估其濕化性能 | |
五、完成測試輔助用品（可選配）
標準號 | 儀器或材料名稱 | 參考圖 |
室內溫濕度測量?jī)x | / |
六、滿足標準其他測試項的儀器（完整資料可咨詢銷售）
標準號以及測試項 | 儀器名稱 | 圖片 |
YYT 0735.1-2009 第6.2項 | HME熱濕交換器水分損失測量?jī)x（高配版） |
|
HME熱濕交換器水分損失測量?jī)x（普通款） |
| |
YYT 0735.1-2009 第6.3項 | 熱濕交換過濾器壓降測試儀 | |
YYT 0735.1-2009 第6.4項 | 熱濕交換過濾器氣體泄漏測試儀 | |
YYT 0735.1-2009 第6.5項 | 熱濕交換過濾器順應性測試儀 |
|
YYT 0735.1-2009 第6.4項 第6.5項
| 熱濕交換過濾器順應性及氣體泄漏測試儀 |
|
YYT 0735.1-2009 第6.3項 第6.4項 第6.5項
| 熱濕交換過濾器綜合性測試儀含壓降，泄漏，順應性 |
|
七、標配物品以及用途
名稱 | 數量 | 用途 | 參考圖 |
主機
| 1臺 | 設備整機發貨，無需安裝 | |
電源線 | 1根 | 設備連接插座使用 | / |
說明書 | 1份 | 介紹設備使用方法以及保養等注意事項 | / |
操作視頻（電子版） | 1份 | 手把手指導操作流程，學習更方便 | / |
合格證及保修卡
| 1份 | 出廠質檢，質保服務 | / |
銘牌 | 1個 | 記錄設備整體信息 | / |
八、應用場景與行業需求
使用單位 | 產品性能 |
?醫療器械生產質檢 | 出廠前的性能驗證，確保符合標準 |
?醫療機構設備維護 | 評估HME在使用前的水分輸出性能 |
?第三方檢測機構 | 用于產品認證，提供權威合規報告 |
科研機構 | 用于產品升級，性能優化，滿足醫療行業對產品的需求 |
九、使用注意事項
?環境要求 | 試驗應在23°C士2°C、50%士20%的相對濕度下且大氣壓力為86kPa~106 kPa 下進行 |
?校準維護?： | 定期校驗傳感器與流量計，避免數據漂移 |
預處理 | 保持試樣整潔干凈，無缺陷 |
十、質保售后
安裝調試 | 公司可在買方準備好設備所需外部條件(如水，電等)后，負責該設備的安裝、調試、啟動工作，并提供良好的技術支持和售后服務，同時對使用人員進行培訓，保證受訓人員能夠獨立、熟練操作設備和完成簡單的維修工作、設備日常維護等工作。 |
保修 | 設備保修期為1年,易耗品、天災人員為損壞除外，保修期內，賣方負責該設備由于設備自身原因而引起的各種故障問題并負責無償解決。在保修期外，該設備的維修工作要收取備品備件的成本費用和一定的服務費用。 |
維修反應時間 | 賣方在接到買方的故障通知后，保證在2小時內做出響應，并爭取在最短的時間內盡快排除故障 |
終身服務 | 賣方承諾在該設備的使用期間，可無償、無限期地提供該設備的技術支持工作。 |
