?一、介紹?

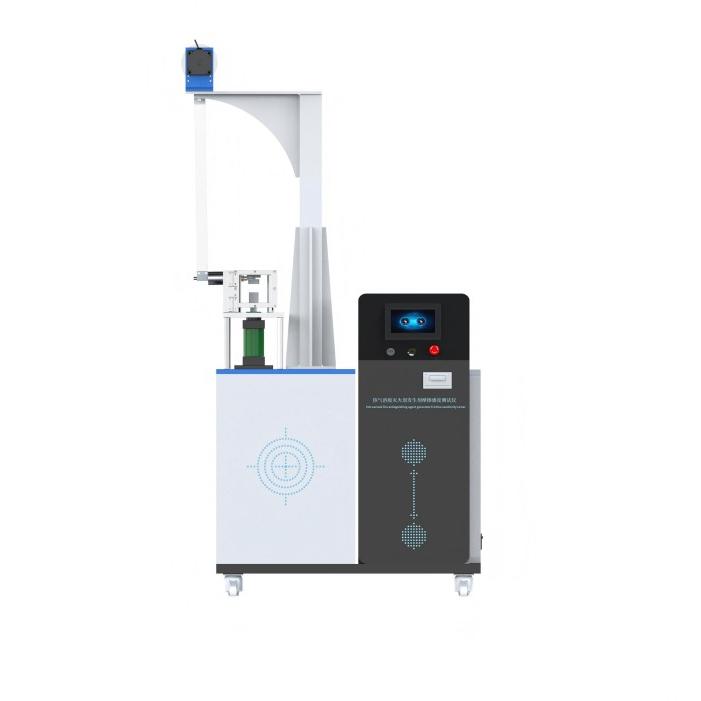

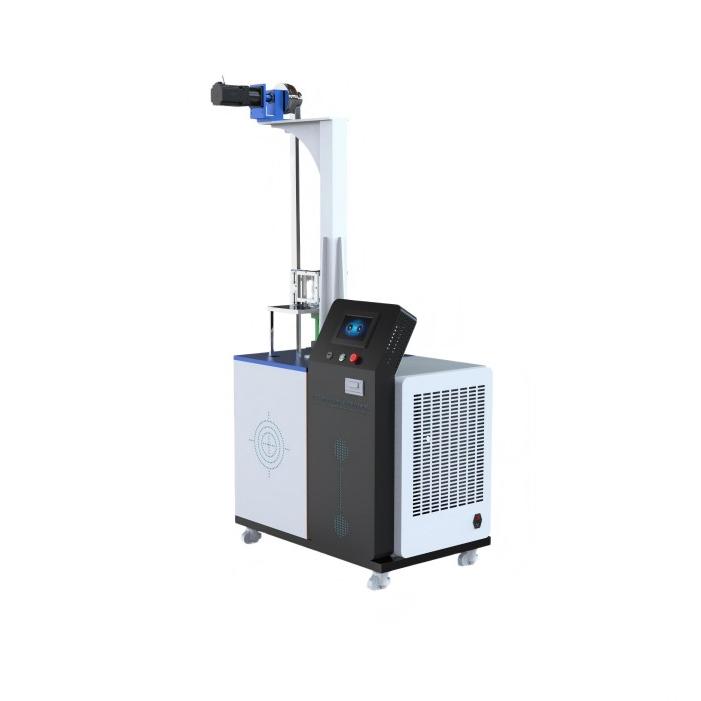

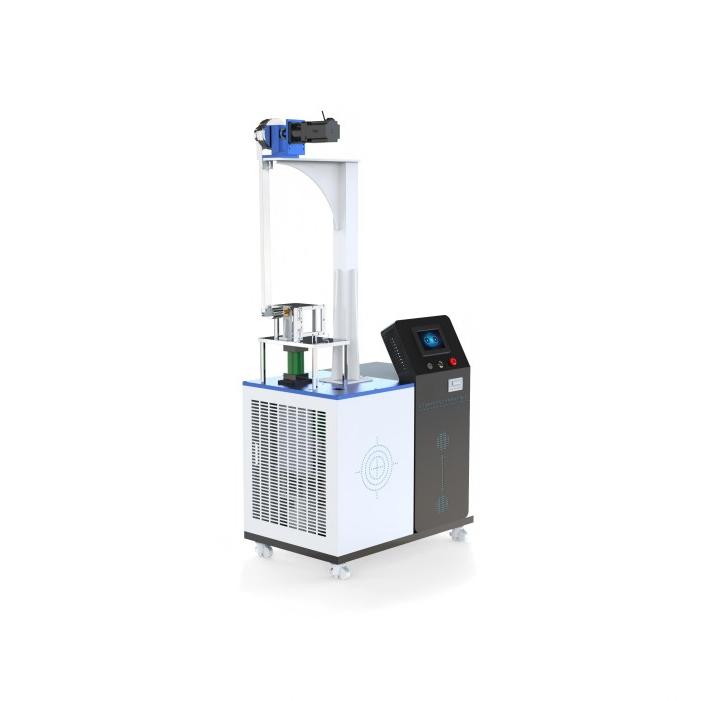

本設備整體采用模塊化結構設計，分為五大核心模塊：擺錘能量模塊、摩擦壓力模塊、試樣裝載模塊、控制系統模塊、安全防護模塊，各模塊獨立設計、協同工作，便于安裝、調試、維護及部件更換，整體結構緊湊，布局合理，符合實驗室及工業檢測現場擺放要求。
?二、關鍵參數?
?參數項? | 規格? |
控制系統 | 工業級PLC |
操作界面 | 彩色7寸觸摸屏，中英文切換 |
操作方式 | 全觸控操作，可設置、調用、修改測試程序 |
打印機 | 嵌入式打印機 |
擺體質量 | 2700g±27g |
擺錘質量 | 1500g±15g |
擺臂長 | 760mm±1mm |
擺體質量中心至轉動軸中心距離 | 600mm±5mm |
摩擦裝置 | 導向套：外徑φ40*18mm 內孔：φ10*18mm 材料：鋼材T10A 淬火59HRC~62HRC 滑柱：φ10*115mm 材料：鋼材GCr15 淬火 59HRC~62HRC，倒角不大于R0.1 |
壓力量程 | 0Mpa-6Mpa 精度 0.4級 (可選配量程和精度） |
壓力裝置 | 0kg-500kg可調 |
選 配 | 天平：量程200g，精度0.0001g 電熱鼓風干燥箱：精度±2℃ |
外形尺寸 | 約長950mm*寬600mm*1980mm |
重 量 | 150kg |
整機功率 | 約1.5KW |
安全配置 | 急停按鈕，過載保護 |
電源電壓 | AC220V 50Hz |
USB測試軟件插口，讀取數據，可連接電腦 | |
?三、執行標準?
符合標準：
XF 499.1-2010氣溶膠滅火系統:第1部分:熱氣溶膠滅火裝置:7.19氣溶膠發生劑的摩擦感度
四、試驗方法：
將試樣均勻散布在扁平器皿內，厚度不超過3mm，在60°C士2C的電熱鼓風干燥箱內干燥120min，取出放在干燥器內30min。
依次用橡膠工業用溶劑油、丙酮清洗導向套和滑柱并擦干。稱取干燥試樣20mg,準確至0.002g.,倒人已裝有下滑柱的導向套內，晃動，使試樣均勻分布在下
滑柱面上，再放入上滑柱。將裝好試樣的導向套放入摩擦感度儀爆炸室內。啟動加壓裝置，使表壓達到1.23MPa。調節擺錘釋放擋塊使擺角為70°,將試驗用擊桿推至上滑柱側面，釋放擺錘，打擊擊桿。同時觀察現象，記錄試樣是否燃燒、爆炸或冒煙。重復試驗25次。
五、配置清單
主機1臺；
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
電源線1根;
扳手1套;
宣傳冊若干;
