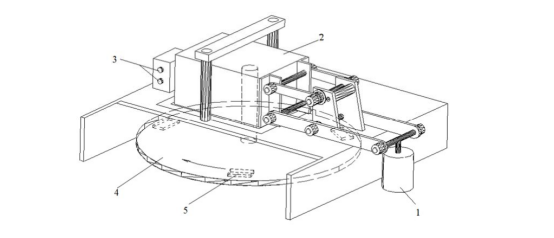

?一、原理

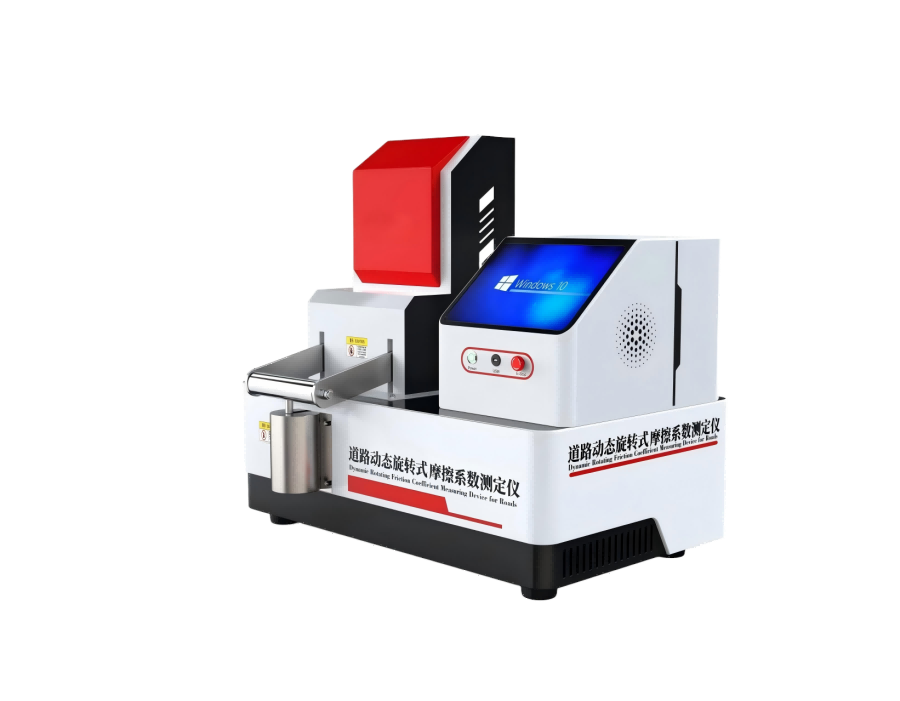

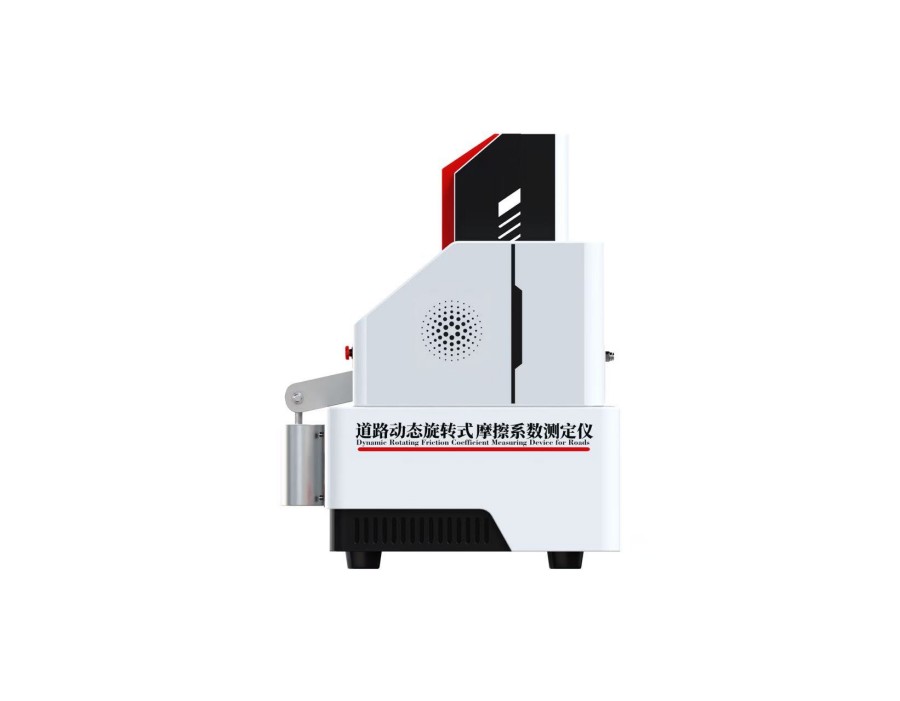

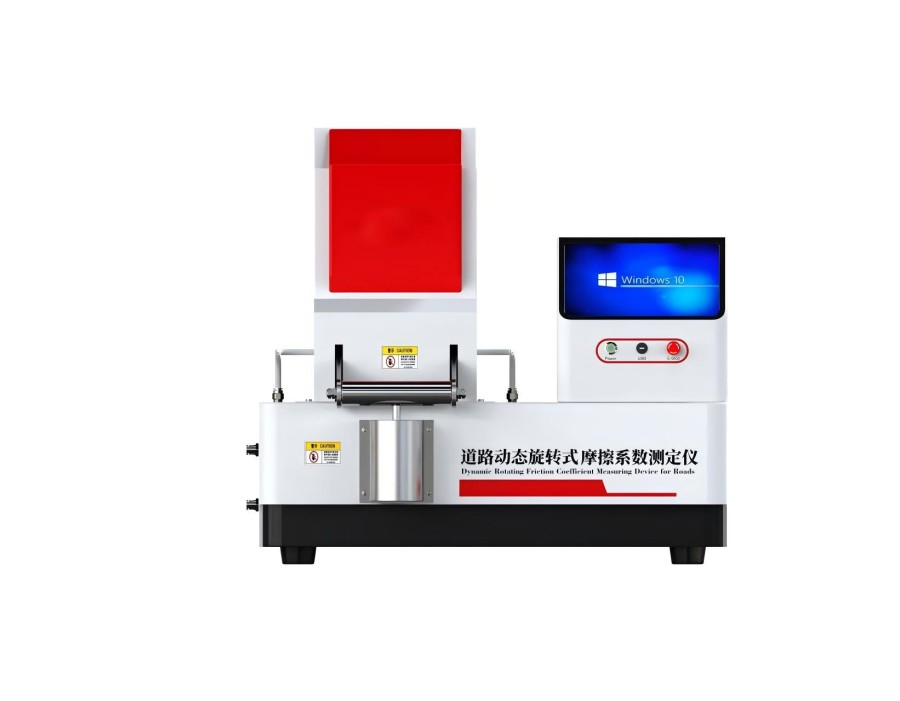

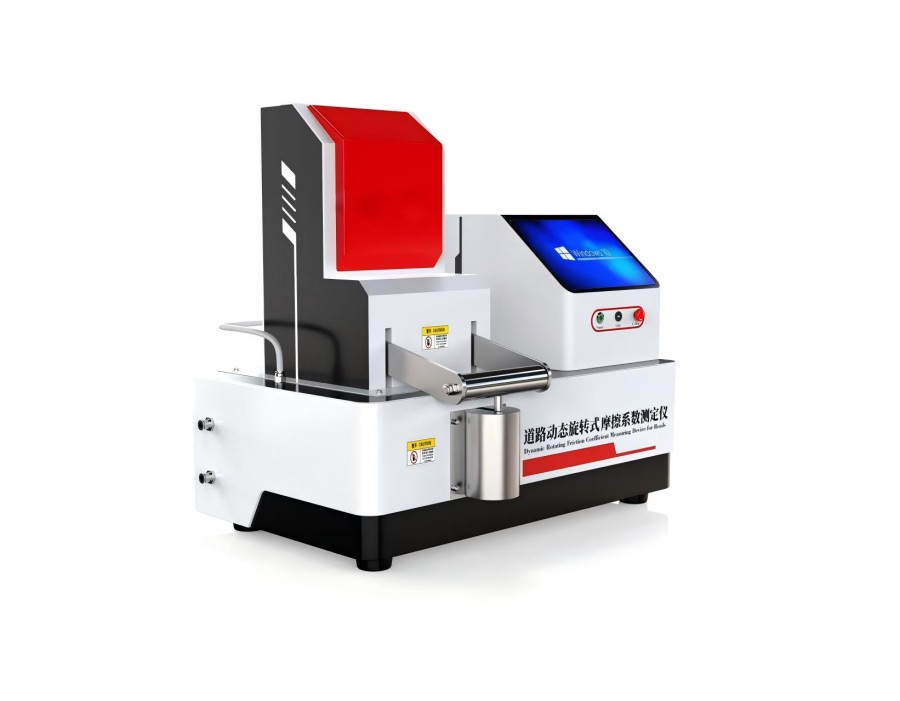

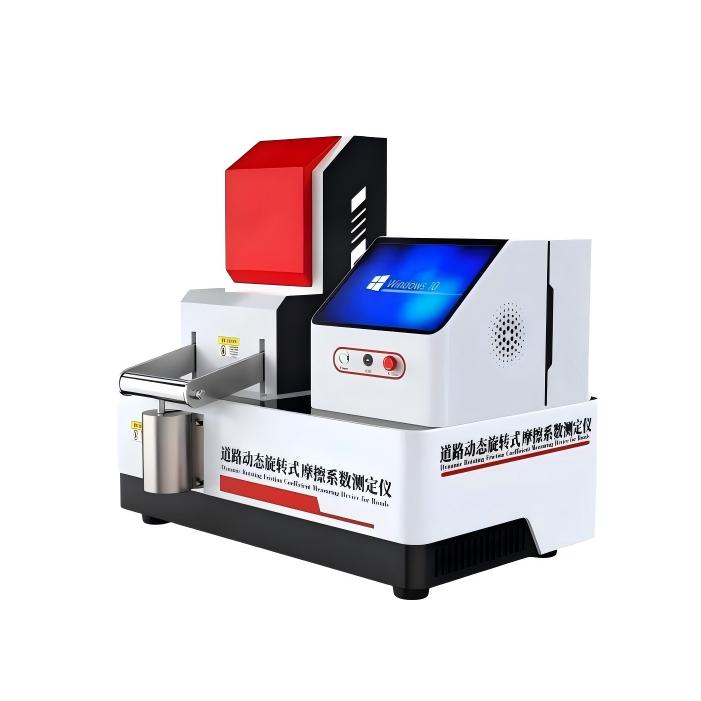

道路動態旋轉式摩擦系數測定儀是一套操作簡單、便于攜帶的設備，用來測定在兩個滑動接觸表面上的動態摩擦系數，配有微機測量系統，可在測量操作的同時以圖形形式記錄全過程的數據。
除了道路表面外，還可以用于建筑物和體育館內的地面，甚至狹窄的過道和公共汽車的出入口，桌子表面和類似物也都可以用這套系統測量。
?二、關鍵參數?
?參數項? | 規格? |
控制系統 | 工業級PLC+Windows |
操作界面 | 彩色10寸工控一體機，中英文切換 |
測量范圍 | 0～80km/h任意模擬車速下摩擦系數0～1值。 |
測試對象 | 平整的水泥和瀝青路面，可測干燥、潮濕、積水、結冰狀態下的路面摩擦系數值。 |
滑塊尺寸 | 6mm×16mm×20mm。 |
滑塊橡膠硬度 | 邵氏硬度58±2。 |
橡膠滑塊壓力 | 11.8N。 |
滑塊與測試表明的接觸壓強 | 150kPa |
測量方式 | 定點測量 |
砝碼精度 | ±1% |
結果顯示 | 顯示曲線 |
電源 | 直流12V（由汽車電池供電） |
USB | 可導出數據，可連接電腦 |
?三、執行標準?
公路路基路面現場測試規程JTG3450-2019 動態旋轉式摩擦系數測試儀測試路面摩擦系數方法
四、操作流程
本儀器由主機和控制器、電腦組成及操作軟件可編輯試驗名稱編號、路面材料類型、測試盤旋轉的線速度等參數,實時顯示測量曲線。測試數據是一條連續的V—μ摩擦系數隨速度變化曲線，可以讀取測試范圍內的任何速度對應的摩擦系數。具有測試速度快，設備輕巧便攜等優點。
五、配置清單
主機1臺；
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
電源線1根;
扳手1套;
宣傳冊若干;
