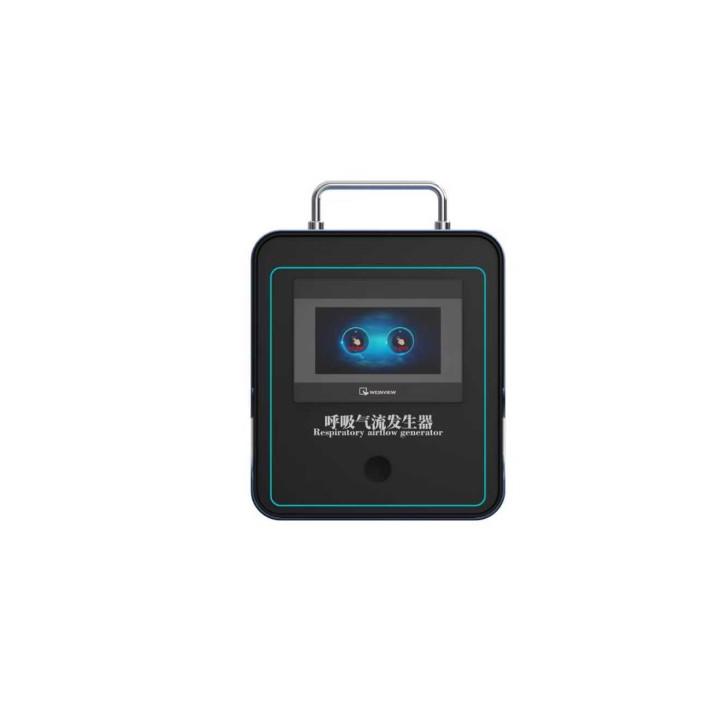

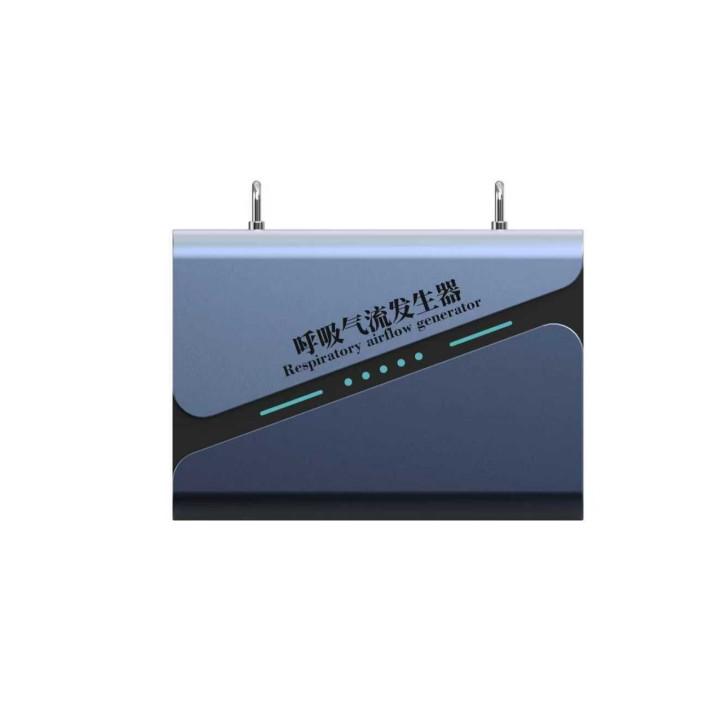

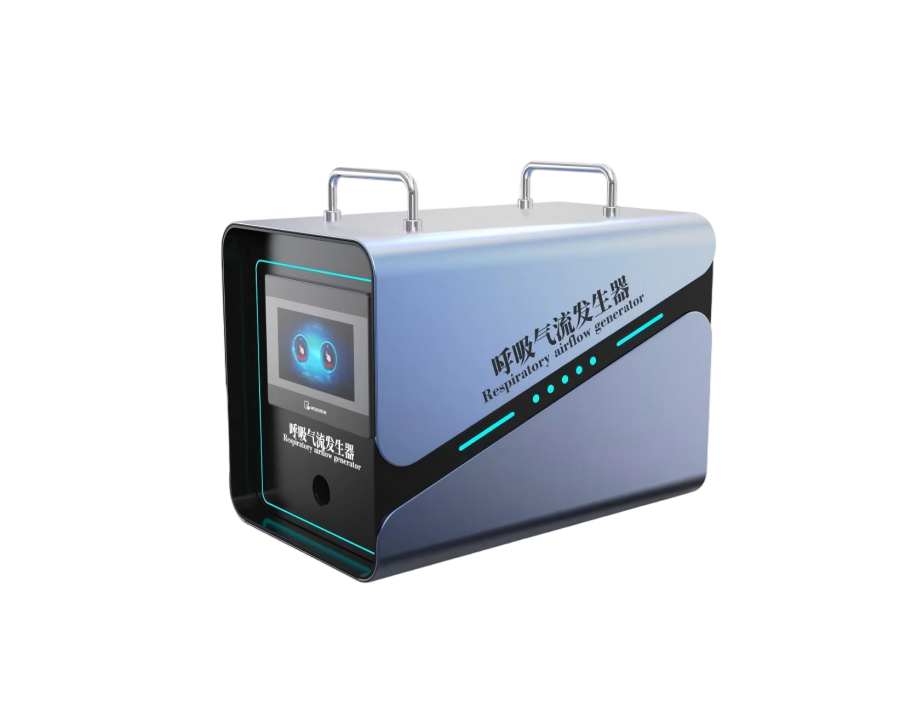

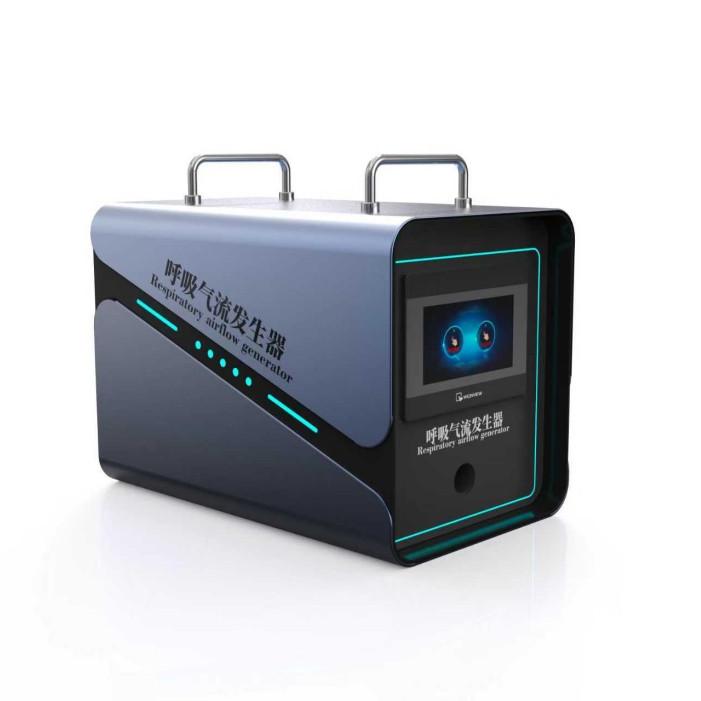

?一、介紹?
呼吸氣流發生器是呼吸防護設備測試、醫用通氣治療、呼吸機理研究等領域的核心設備，其性能直接決定了相關應用的準確性和可靠性。在醫療領域，精準的氣流控制可有效提升呼吸衰竭患者的治療效果，降低插管率和死亡率；在防護設備測試領域，需模擬人體真實呼吸模式以準確評估設備過濾性能。本方案針對現有技術中氣流控制精度不足、噪音較大、應用場景單一等問題，設計一款兼具智能調控、多模式輸出、高可靠性的呼吸氣流發生器。
?二、關鍵參數?
?參數項? | 規格? |
控制系統 | 工業級PLC |
操作界面 | 彩色7寸觸摸屏，中英文切換 |
操作方式 | 全觸控操作，可設置、調用、修改測試程序 |
打印機 | 嵌入式打印機 |
潮氣量 | 500mL（最大1000mL/10/15BPM） 精度±2%FS 可調 （可選配其他潮氣量） |
呼吸頻率 | 10次/分鐘-20次/分鐘，精度±1次 可設置 支持自動停機 （可選配其他呼吸頻率） |
測試時間 | 0min-9999min 可設置 |
呼吸比 | 1:1 |
呼吸波形 | 正玄波 |
重 量 | 約30kg |
安全配置 | 急停按鈕，過載保護 |
電源電壓 | AC220V 50Hz |
USB測試軟件插口，讀取數據，可連接電腦 | |
選配：呼吸閥或者呼吸鼻，呼吸活瓣，阻力器，呼吸加濕裝置 | |
?三、執行標準與適用場景?
參考標準：
YY9706.270-2021醫用電氣設備第2-70部分:睡眠呼吸暫停治療設備的基本安全和基本性能專用要求
YY0671.1-2009睡眠呼吸暫停治療第1部分:睡眠呼吸暫停治療設備(56.103壓力/容量曲線和反應時間測試)
YY0635.1-2008吸入式麻醉系統第1部分:成人麻醉呼吸系統中附錄A.3"完整呼吸系統的流量阻抗"
YY0635.2-2009吸入式麻醉系統第2部分:麻醉氣體凈化系統傳遞和收集系統中附錄C"溢出測試"的正弦波(或半正弦波)?；颊邤M氣流
ISO18562-42024醫療保健應用中呼吸氣體通道的生物相容性評價第4部分冷凝物中可浸出物的試驗
適用場景?：
本呼吸氣流發生器可廣泛應用于：① 呼吸防護設備（口罩、防毒面具）性能測試；② 醫用通氣治療（如高流量氧療、無創通氣）；③ 人體呼吸機理研究與教學演示；④ 應急救援領域的臨時通氣支持；⑤ 氣體過濾性能評價實驗。
四、配置清單
主機1臺；
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
電源線1根;
扳手1套;
宣傳冊若干;
