?一、介紹?

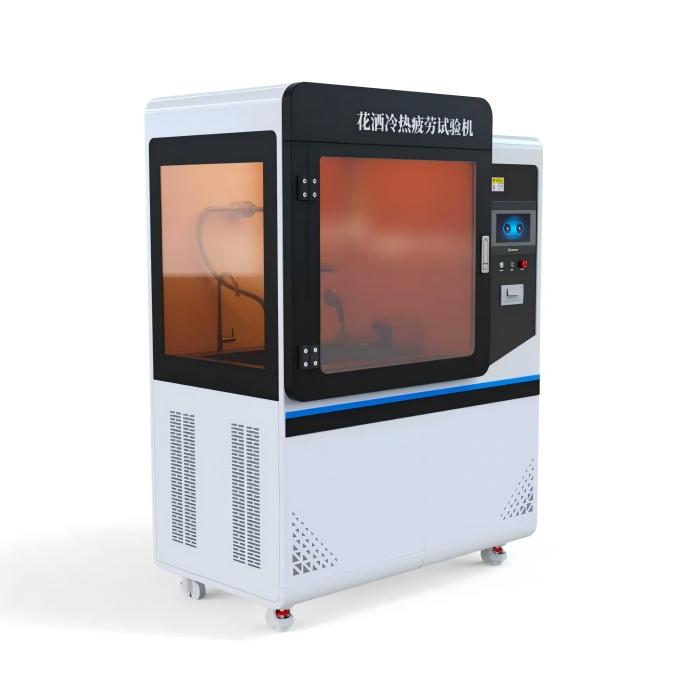

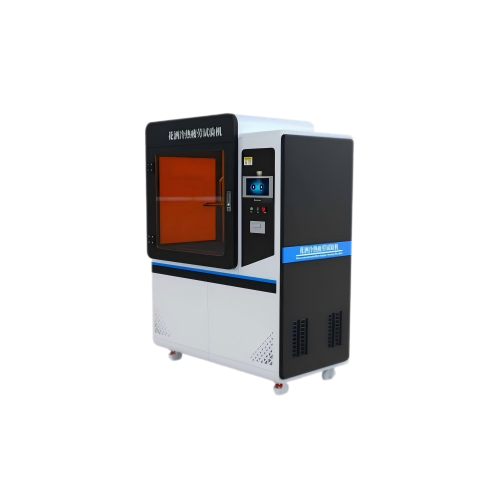

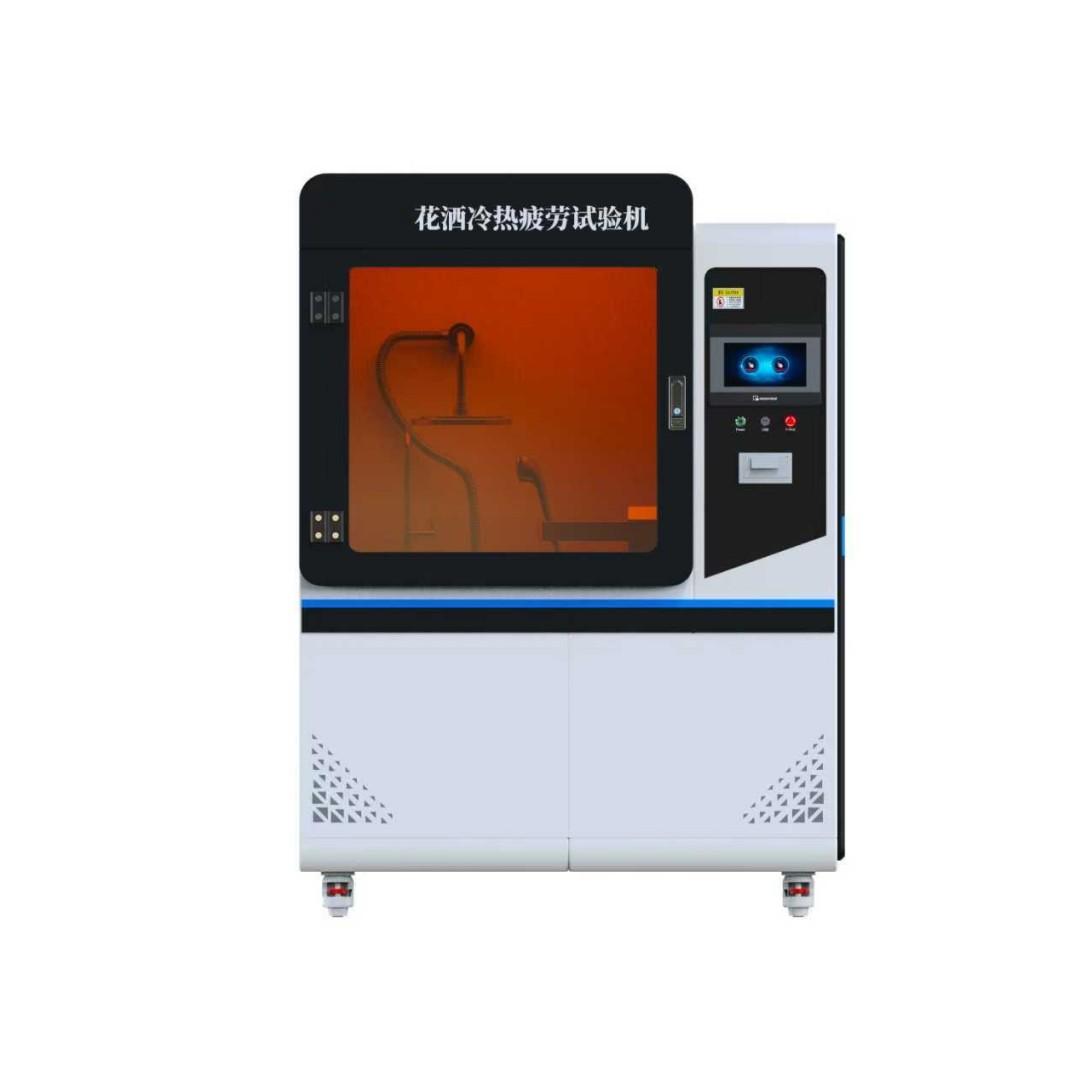

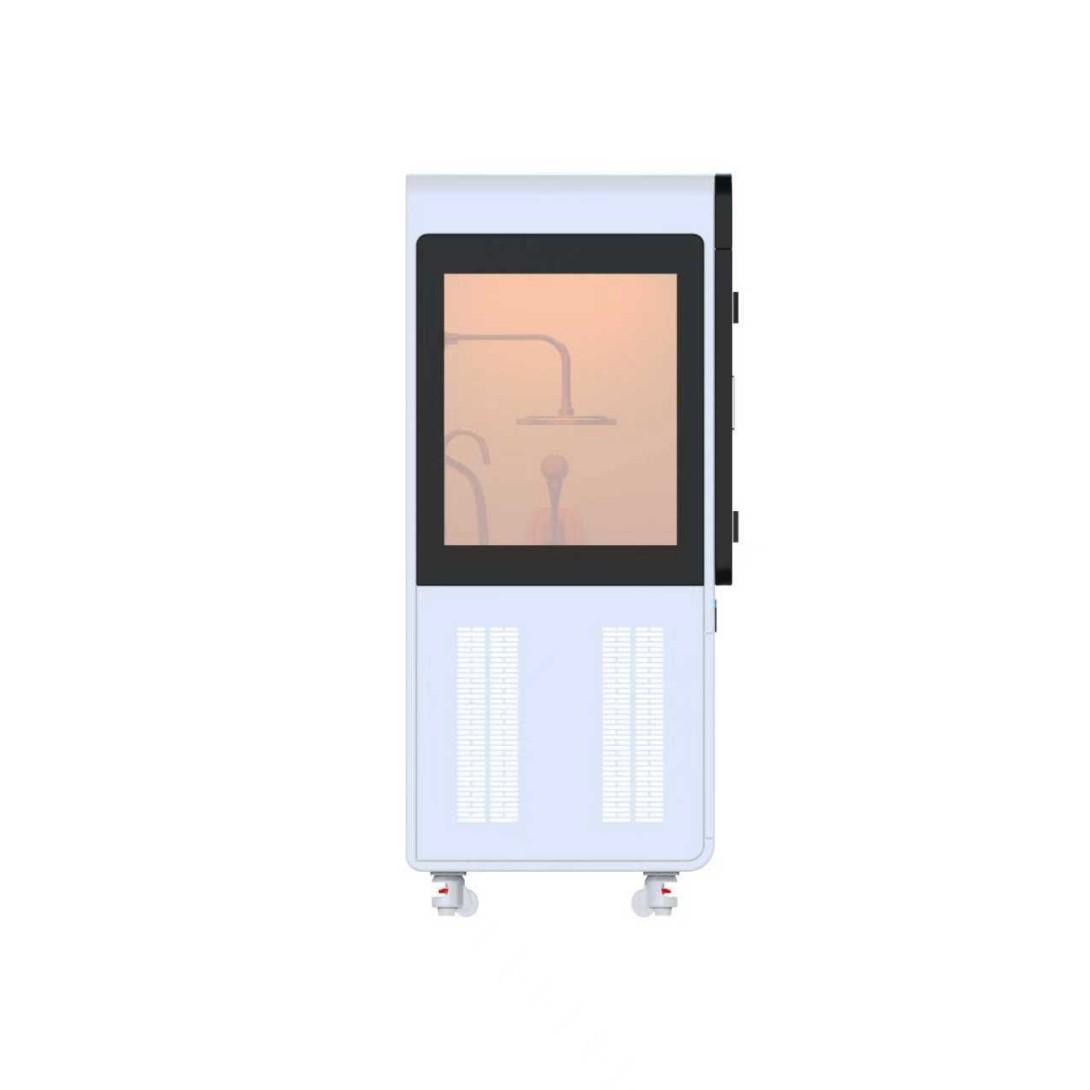

花灑作為衛浴產品的核心組件，其在日常使用中頻繁經歷冷熱水交替沖擊，易因溫度變化和壓力波動產生疲勞裂紋、變形、漏水等失效問題，直接影響產品使用壽命和用戶使用安全。為滿足花灑產品出廠質量檢驗及研發過程中的性能評估需求，依據相關國際及國家標準，特研發本花灑冷熱疲勞試驗機，通過模擬實際使用場景中的冷熱水交替環境，精準檢測花灑的耐冷熱疲勞性能
?二、關鍵參數?
?參數項? | 規格? |
控制系統 | 工業級PLC |
操作界面 | 彩色7寸觸摸屏，中英文切換 |
操作方式 | 全觸控操作，可設置、調用、修改測試程序 |
打印機 | 嵌入式打印機 |
測試工位 | 2工位 （可根據需求定制） |
試驗壓力范圍 | 0Mpa-0.6Mpa （可無級調節，壓力可選） |
試驗壓力精度 | 0.5%FS |
測試循環次數 | 0次-9999次 可設置 支持自動停機 |
測試時間 | 0s-9999s 可設置 精度：±0.1s |
溫度測量范圍 | 0℃ -100℃ 精度：±1℃ |
測試水溫范圍 | 冷水箱：15℃-25℃ （默認20℃ ） 熱水箱：室溫-80℃ (可設置） |
測試水箱 | 不銹鋼材質，可根據需求定制大小 |
溫控精度 | ≤±2℃ |
測試介質 | 清水 |
外形尺寸 | 約長1550mm×寬1000mm×高1660mm |
重 量 | 約350kg |
安全配置 | 急停按鈕，過載保護 |
電源電壓 | AC220V 50Hz |
USB測試軟件插口，讀取數據，可連接電腦 | |
?三、執行標準與適用場景?
參考標準：
國際標準：EN1112《衛生潔具 淋浴花灑和手持花灑》、EN1113《衛生潔具 軟管》；
國家標準：GB/T 23447-2023《衛生潔具 淋浴花灑》；
行業標準：ASME A112.18.1（美國）、AS3662（澳大利亞）
適用場景?：
本設備適用于各類淋浴花灑、手持花灑及花灑軟管等衛浴產品的耐冷熱疲勞性能測試，可完成冷熱水交替循環測試、熱沖擊測試等項目，廣泛應用于衛浴產品生產企業、質量檢測機構及科研單位。
四、操作流程
樣品準備：檢查花灑樣品外觀，確保無破損、變形等缺陷，將樣品安裝在樣品固定架上，緊固密封，確保連接處無漏水；
參數設定：通過觸摸屏或計算機設定試驗壓力、冷水溫度、熱水溫度、交替周期、試驗次數等參數；
水路檢查：檢查冷水箱和熱水箱水位是否充足，打開排水閥排出管路內空氣，關閉排水閥；
啟動試驗：點擊試驗啟動按鈕，設備自動開始工作，依次完成冷水箱制冷、熱水箱加熱， 達到設定溫度后，通過電磁閥切換冷熱水，按設定周期進行循環測試；
過程監控：試驗過程中，操作人員可通過觸摸屏或計算機實時監控溫度、壓力、循環次 數等參數，查看數據曲線；
試驗結束：當試驗達到設定次數后，設備自動停機，生成測試報告；
樣品檢測：取下花灑樣品，檢查外觀是否出現裂紋、變色、起泡等現象，測試出水功能 和密封性能，記錄檢測結果。
五、安裝條件：
環境溫度：5~35℃，相對濕度≤85%，無粉塵、腐蝕性氣體、強烈振動及陽光直射；
安裝場地：地面平整，承重能力≥500kg/m2，場地面積≥3m×2m；
電 源：AC380V±10%，50Hz，配備獨立配電箱，接地電阻≤4Ω；
水 源：清潔自來水，水壓0.1~0.3MPa，配備排水管道。
六、配置清單
主機1臺；
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
電源線1根;
扳手1套;
宣傳冊若干;
七、維護保養：
每月檢查止逆管內的止逆球和滑桿，確保動作靈活，無卡滯；
每季度檢查加熱管、制冷管的工作狀態，清理表面污垢；
每半年檢查加壓泵和攪拌泵的運行狀態，添加潤滑油，確保運轉正常；
每年對溫度傳感器、壓力傳感器進行校準，確保測量精度；
定期檢查PLC和觸摸屏的工作狀態，備份控制程序和試驗數據
