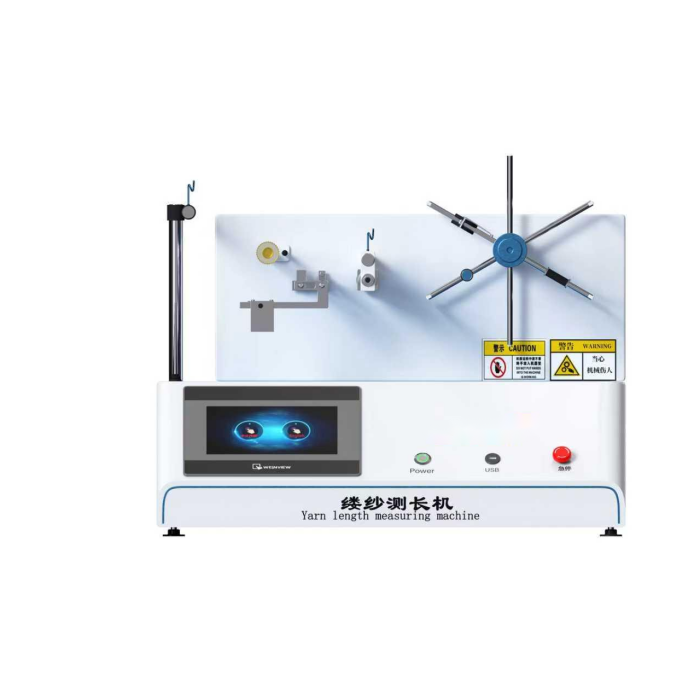

縷紗測長機、百米繞紗機、紗線支數檢測紡織儀器測長儀
?一、介紹?
縷紗測長機也被稱為百米繞紗機，這是因?yàn)樵趯?shí)際使用中，通常會搖取 100 米長的紗線，所以有了這樣一個形象的稱呼。它主要用于將紗管上的試樣紗線用紗框搖取縷紗，以便進行紗線的線密度（或支數）測定及縷紗強度測試。
工作原理
設置好試驗圈數后，將試樣的端頭經導紗器、張力器和橫動排紗器纏繞在紗框上，啟動儀器，紗框轉動并計數，當旋轉至設定圈數后自動停止。通過電機驅動紗框旋轉，將紗線繞成設定圈數，繞紗完成后，稱取紗線質量，結合圈數與圈長計算線密度。
?二、關鍵參數?
?參數項? | 規格? |
控制系統 | 工業級PLC |
操作界面 | 彩色7寸觸摸屏，中英文切換 |
操作方式 | 全觸控操作，可設置、調用、修改測試程序 |
打印機 | 嵌入式打印機 |
?重量? | 約55KG? |
可同時試驗紗錠 | 1~6錠 |
紗綻間距 | 60mm |
紗框周長 | （1000±2.5）mm |
紗框轉速 | 20r/min~220r/min(無級調速) |
縷紗圈數 | 1~9999圈 （可設置） |
搖紗橫動往復寬度 | （35±0.5）mm |
單根搖紗張力范圍 | 0cN~100cN 精度：±1cN |
電源 | AC220V 50HZ |
尺寸 | 約780×660×480 |
安全配置 | 急停按鈕，過載保護 |
USB測試軟件插口，讀取數據，可連接電腦 | |
?三、執行標準與操作方法?
符合標準：
嚴格遵循GB/T4743 GB/T14343 GB/T6838 ISO2060 ASTM D1907
?操作方法：將紗線樣品在標準溫濕度條件下（如20±2°C，65±4%RH）進行調濕平衡至少24小時，設置繞紗圈數，根據標準或紗線類型，調節并設置好預加張力器，清潔紗框，確保無毛刺，從卷裝上引出紗線，穿過導紗鉤、張力裝置，將紗頭固定在紗框的夾片上。啟動儀器，紗框開始勻速旋轉，導紗裝置橫向移動，使紗線均勻排列在紗框上。達到設定圈數后，儀器自動停止。小心取下縷紗，打結防止散開。確保接頭牢固且不影響長度。稱重：使用精度至少為0.001g的電子天平，稱取縷紗的凈重，代入公式計算，通常需要測試多個縷紗（如10個），取平均值作為最終結果，并計算變異系數CV%。
四、配置清單
主機1臺；
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
宣傳冊若干;
