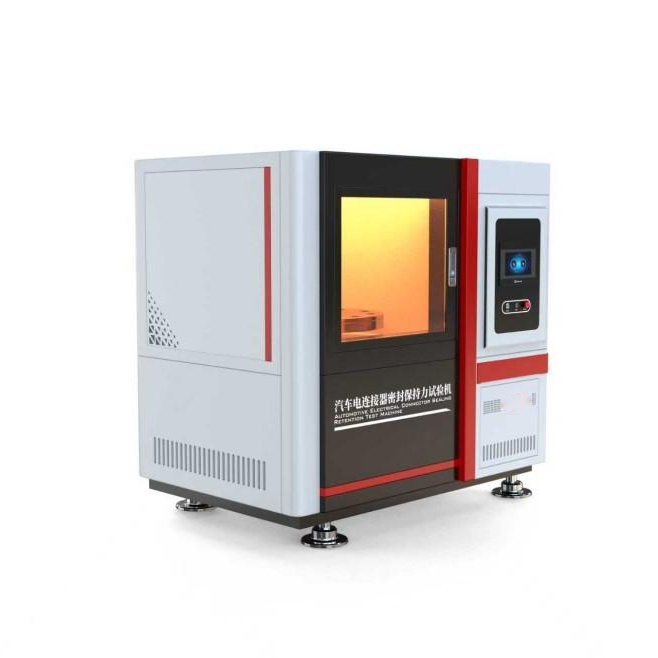

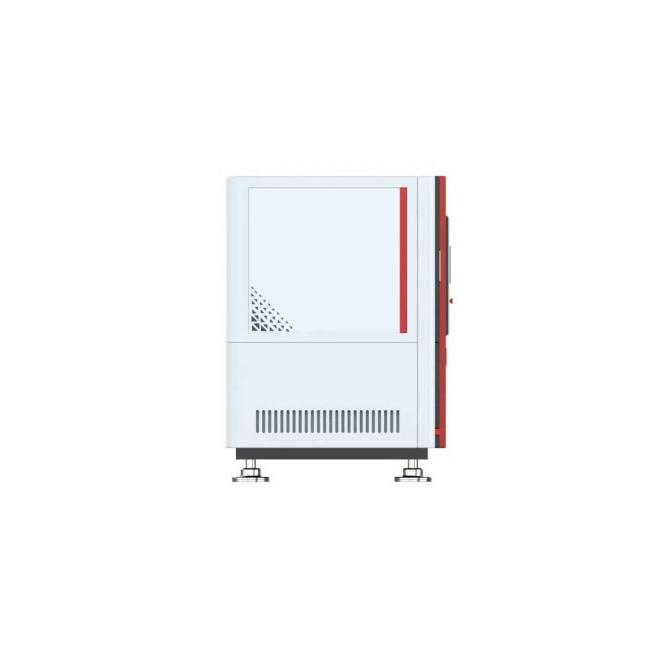

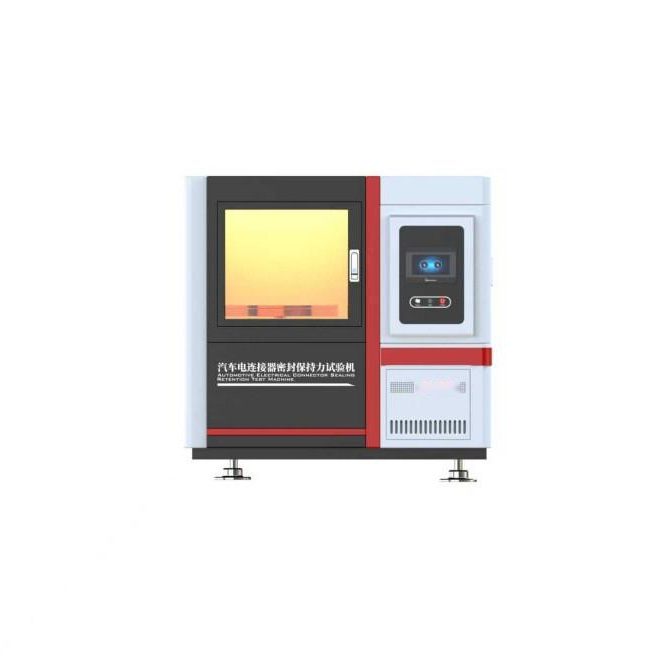

汽車電連接器密封保持力試驗機用于確保連接器密封件在配對或組裝之前，于運輸和操作期間得到充分的保留。
設備主要為帶轉臺的變速電機，通過轉臺的旋轉來對連接器密封件進行測試。
?技術參數?
項目 | 范圍 |
操作界面： | 7寸觸摸屏，中英文切換 |
控制系統 | PLC |
旋轉臺 | 速度可調，旋轉方向可選 |
電機類型 | 伺服電機 |
加速度 | 1960 m/s2(約 200 g) |
樣品 | 10個連接器 |
電源 | AC 220V 50Hz； |
三、測試流程
00001. 備好10個完全裝配好的連接器樣品，無需端子和電線。

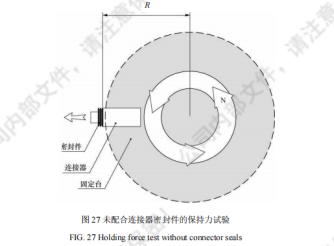

00002. 按特定圖示正確固定樣品，保證僅連接器密封可自由移動。
00003. 以一定轉速旋轉工作臺，產生最小1960m/s2（200g）加速度，持續最短10秒，方向可選。運用公式 N=[((a/R)×60)/(2×π)]N=[((a/R)×60)/(2×π)] 計算所需轉速（ aa 為加速度， RR 為旋轉中心到連接器密封最近邊緣距離）。
配置清單
主機1臺；
測試軟件1套；
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
