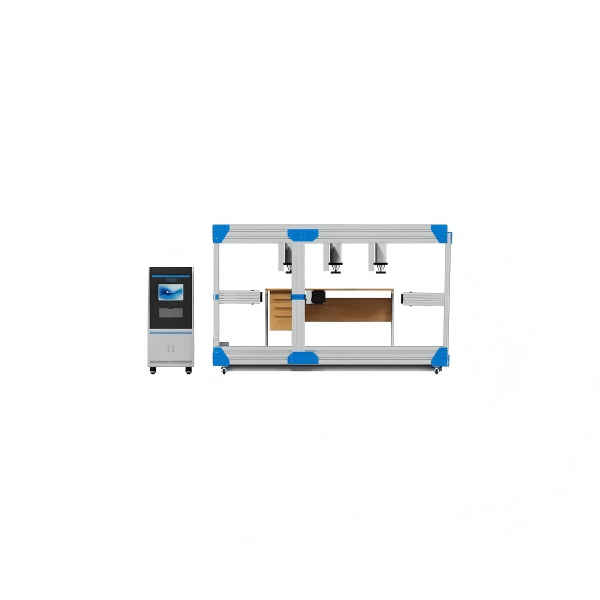

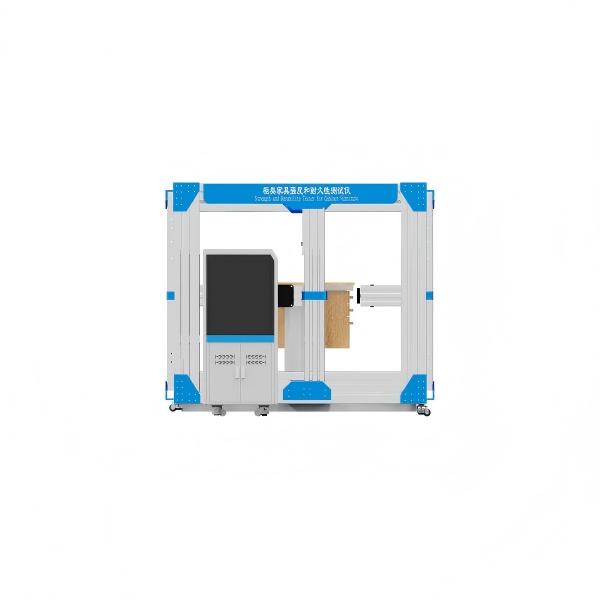

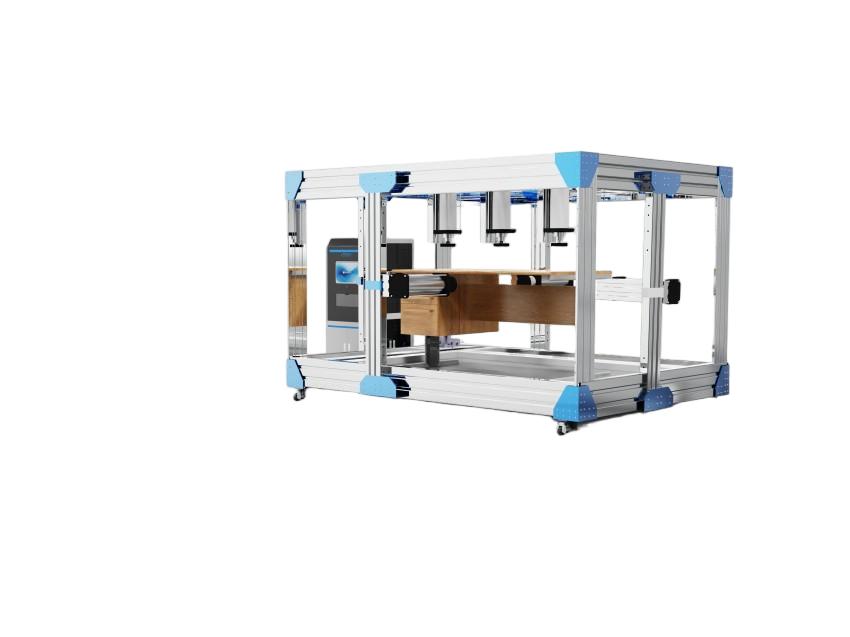

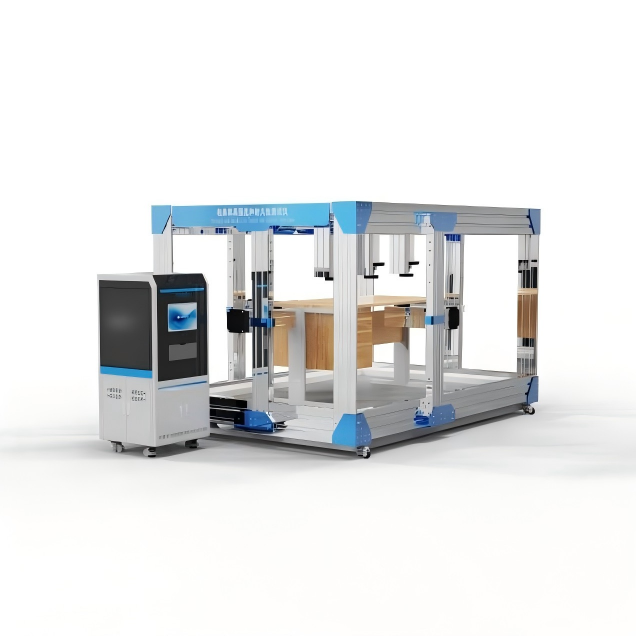

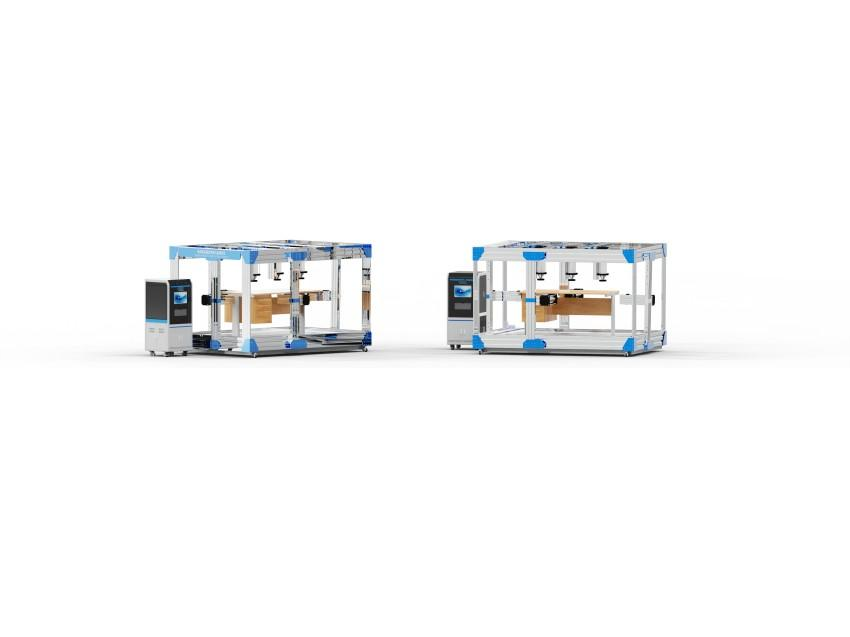

柜類家具強度和耐久性測試儀
柜子強度和耐久性測試儀、柜子綜合性測試儀
一、核心功能與技術原理?
柜類強度和耐久性試驗機通過對柜子的隔板、門、抽屜等的加載測試柜子的穩定性，同時也可對柜子的隔板、頂板、支承件、腳輪、門、抽屜等的循環加載、靜載荷加載、跌落試驗、循環開關試驗等方法檢測柜子的強度和耐久能力。?
PLC+Windows控制系統，支持自定義測試標準
內置微型打印機即時輸出結果，USB/RS485接口連接計算機軟件實時分析數據。
?二、關鍵參數?
?參數項? | 規格? |
控制系統 | PLC+Windows控制系統 |
操作界面 | 彩色12寸嵌入式工業電腦，中英文切換 |
測試軟件 | 軟件1套 |
打印機 | WiFi連接打印機A4 |
擋塊 | 金屬材質，最小高度12mm，可調節至大于12mm的高度；1套 |
靜加載砝碼 | 總重50kg，砝碼中心有一10mm的孔，方便疊加及配合定位模板使用； |
加載組件 | 氣缸提供推拉力源；力值傳感器監控力值；控制器，提供力值控制功能；配多種接頭。 |
控制器實驗次數設的范圍 | 1~999999次，可設置加載時長 |
力值傳感器 | 0~5000N |
加載組件數量 | 4組 |
局部加載墊 | φ100mm及φ50mm，加載面?zhèn)冗叺箞A半徑12mm，剛性材質；各4件； |
橡膠板 | 厚度3mm，硬度85±10IRHD,尺寸根據客戶的實際情況確定； |
柜門猛開猛關裝置 | 雙滑輪，可根據門的開關情況調整作用力方向，配合砝碼使用；m2最大可達7kg，每個砝碼0.5kg； |
推拉門和移門開關裝置 | 速度0-1m/s可調，行程0-1000mm可調，往復次數1~999999次可設定； |
鎖具開關裝置 | 可反復旋轉鎖具上的鑰匙，以測試鎖具的耐久性 |
沖擊鋼板 | 三件，200*70*10mm，1.1kg；200*109*10mm，1.7kg；200*160*10mm，2.5kg； |
外殼Q235材料制作烤漆處理，不上銹 | |
工位材料采樣AL表面陽極氧化處理 | |
墊腳采樣不銹鋼制作，穩定性好，可調節水平功能 | |
觀察門采樣耐高溫鋼化玻璃6mm厚度 | |
內置照明燈三色光線 | |
USB測試軟件插口，讀取數據 | |
?三、執行標準與適用場景?
符合標準：
嚴格遵循GB/T 10357.5-2023；
1強度測試項目：
（1）隔板定位試驗
（2）隔板彎曲試驗
（3）隔板支撐件強度試驗
（4）頂板、底板的持續加載試驗
（5）頂板和底板靜載荷試驗
（6）掛衣棍支承件強度試驗
（7）結構和底架強度試驗
（8）跌落試驗
（9）開門垂直加載試驗
（10）開門水平加載試驗
（11）開門猛關試驗
（12）移門和側向啟閉卷門的猛關或猛開試驗
（13）下鉸鏈翻門強度試驗
（14）上鉸鏈翻門的垂直向下靜載荷試驗
（15）垂直啟閉卷門的猛關或猛開試驗(不包括跌落)
（16）推拉構件強度試驗
（17）推拉構件猛關或猛開試驗
（18）推拉構件結構強度試驗
（19）聯鎖裝置試驗
（20）推拉構件鎖具、插銷的強度試驗
（21）開門、翻門、卷門的門鎖和插銷強度試驗
（22）持續加載試驗(過載試驗)
（23）脫離試驗
（24）地面支承的柜試驗
2耐久試驗
（1）腳輪往復試驗
（2）開門耐久性試驗
（3）移門和側向啟閉卷門的時久性試驗
（4）翻門耐久性試驗
（5）垂直啟閉卷門的耐久性試驗
（6）推拉構件久性試驗
（7）鎖具、插銷裝置耐久性試驗
?典型應用?：
生產線批量質檢；
第三方實驗室認證。
四、配置清單
主機1臺；
測試軟件1套；
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
電源線1根;
扳手1套;
宣傳冊若干;
