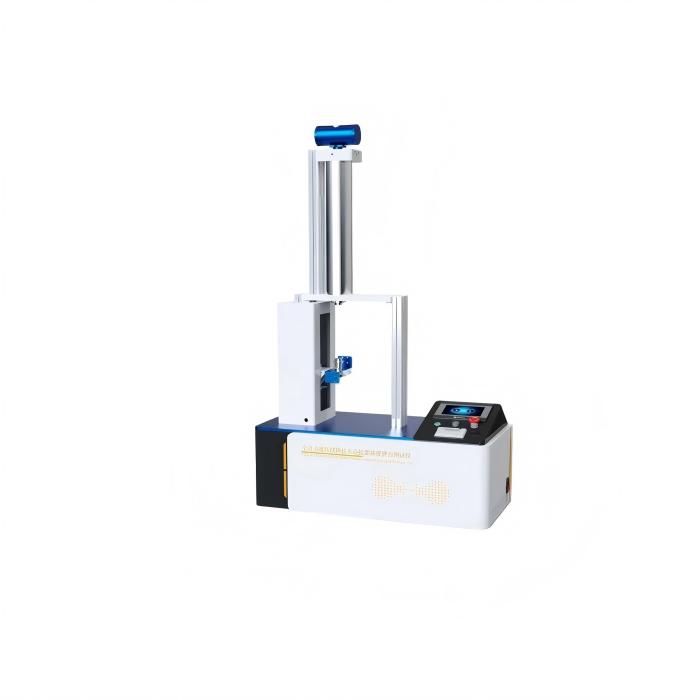

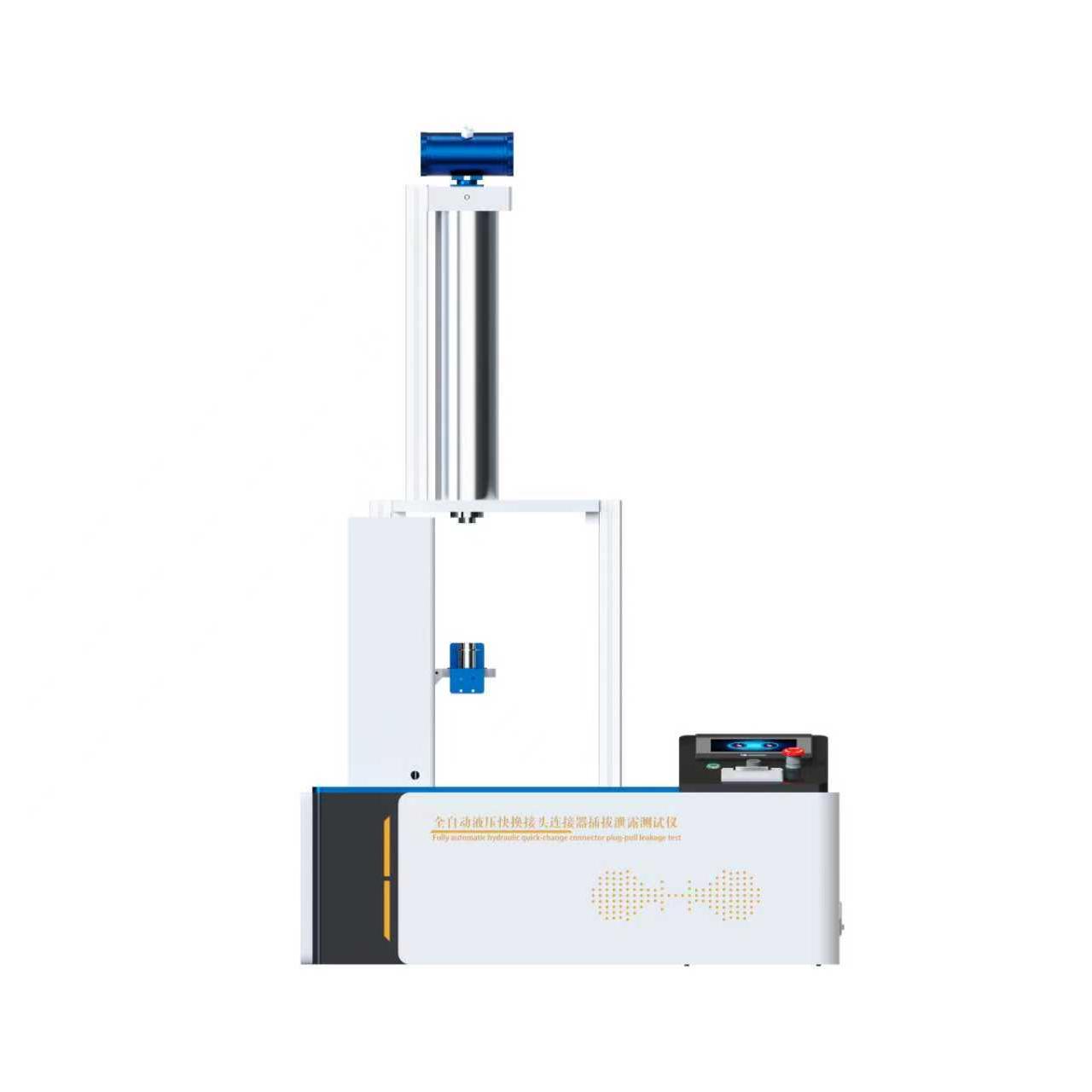

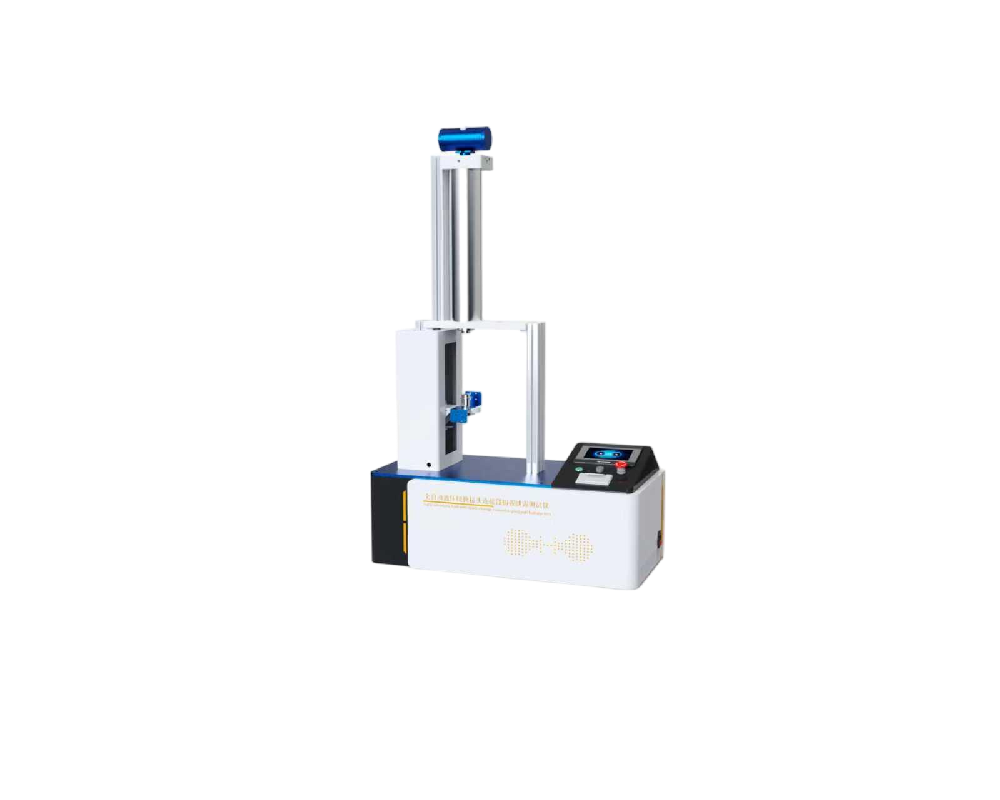

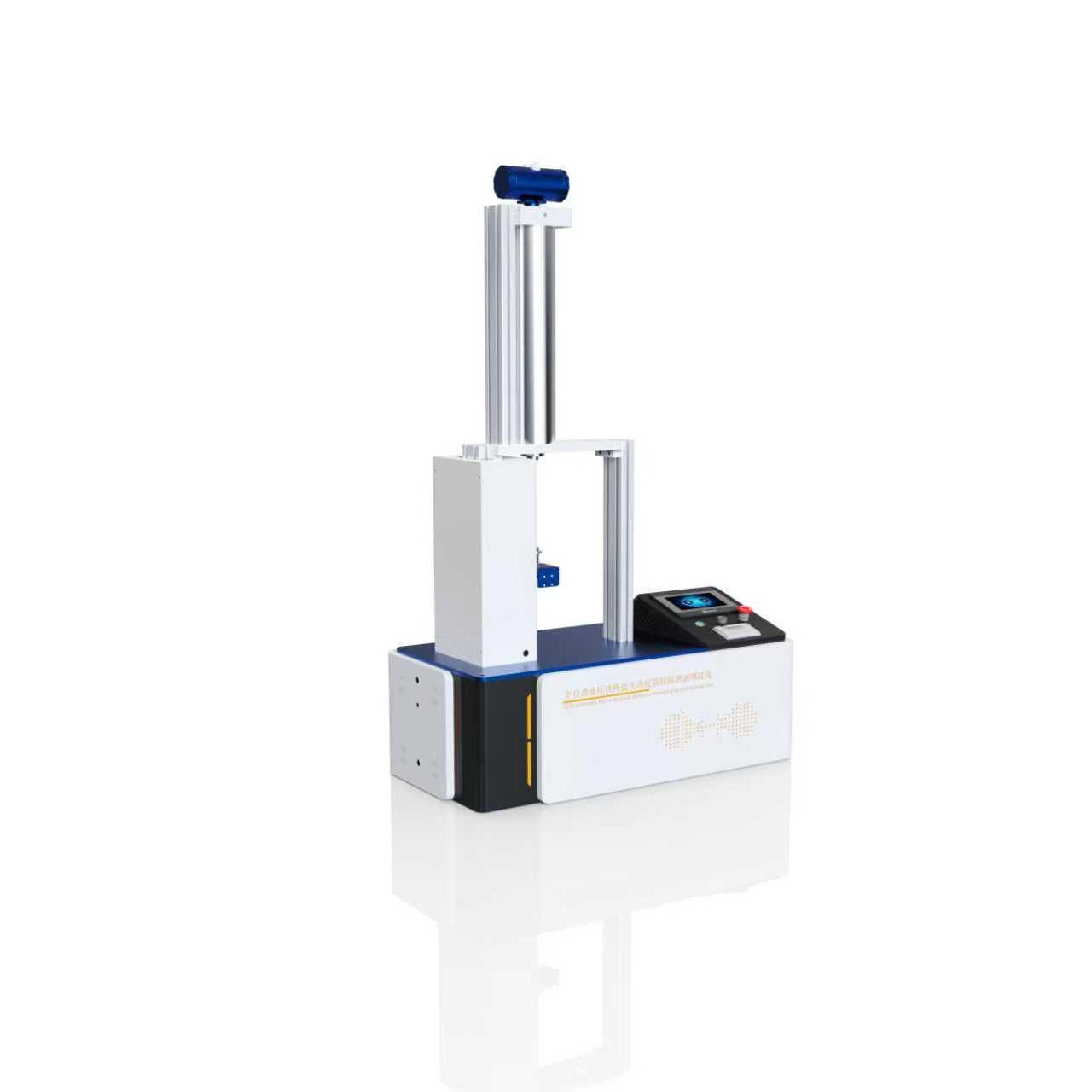

全自動液壓快換接頭連接器插拔泄漏測試儀-高壓款
全自動液壓快換接頭連接器流體損失試驗機-高壓款
?一、介紹?
本儀器適用于陰、陽接頭,成套接頭,接頭斷開時帶有和不帶有密封裝置的接頭,以及直線運動和(或)旋轉運動接通和斷開管路的接頭。測試快速接頭的插拔的泄漏量測試。
?二、關鍵參數?
?參數項? | 規格? |
控制系統 | 工業級PLC-三菱控制系統 |
操作界面 | 彩色7寸觸摸屏，中英文切換 |
操作方式 | 全觸控操作，可設置、調用、修改測試程序 |
打印機 | 嵌入式微型打印機 |
壓力傳感器 | 1.6Mpa 精度：±0.5%FS （可選配其他量程精度） |
液位傳感器 | 0~500mm 精度±0.5%FS 可選配其他量程精度 |
精密調壓閥 | 0Mpa~1.2Mpa |
蠕動泵 | 30-185ml/min |
儲水罐 | 2L,不銹鋼制造 |
加液方式 | 自動加液 |
測試氣源 | 空氣，客戶自備 |
測試項目 | 全自動插拔泄漏測試 |
安全配置 | 急停按鈕，過載保護 |
電源電壓 | AC220V 50Hz |
USB測試軟件插口，讀取數據，可連接電腦 | |
外形尺寸：長940*寬440*高1500mm | |
三、參考標準：
GB/T 5861-2003/IS0 7241-2:2000 液壓快換接頭試驗方法
四、測試方法；

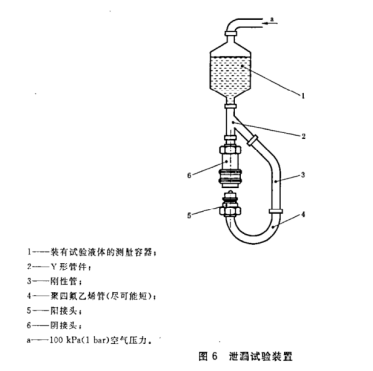

?1）按圖所示將接頭總成裝人試驗裝置中,保持測試的液體壓力。記錄量筒的液面高度。
2）連接和斷開接頭總成。每次斷開后使泄漏液體從接頭總成中排出。每次連接后輕輕敲打接頭總成以清除其內部全部氣泡。
3） 重復進行2）所規定的步驟,直到簡液而下降到至少10個刻度。記錄量簡液面高度。
4）用1）所記錄的液面高度減去3）所記錄的液面高度,再除以連接、斷開循環次數,即為每次連接、斷開循環的泄漏量。
5）在試驗報告中記錄每次連接、斷開循環的泄漏量(以ml計)
