設備介紹：
飛石沖擊測試儀用于測試換熱器(冷凝器、散熱器)的抗飛石的抗沖擊性能，通過模擬飛石沖擊環境，提升產品在開發過程中的可靠性驗證能力。
執行標準：
TL 82086-2020 《汽車蒸發器及冷凝零件要求》
技術參數：
控制系統：PLC;
操作界面：7寸彩色觸摸屏；
模擬車速范圍: 0~140Km/h （無極可調）精度：±5 Km/h
驅動輪胎：乘用車用 225/50R17；
輪胎：數量2套含輪轂；
轉速控制：采用變頻控制系統，實現驅動輪胎模擬車速、精確穩定轉動，實現標準要求速度；
飛石供給料斗: 供料斗容積滿足單次試驗需求（≥1kg)），并安裝氣動震動器；
計時精度: 觸摸屏顯示0.1s~99.9min 精度±0.1s;
樣品距離：激光測距1米，精度±0.01mm；
樣品距離：實現全自動升降功能約500mm左右；
測試安全門：具備打開關閉功能，并門有安全絲網；
電源：AC380V
設備尺寸：1980*915*1950mm
試驗樣品艙：
1樣品架:剛性框架中空結構，可牢固夾持汽車冷凝器、散熱器樣品,需考慮樣品尺寸和固定方式，提供通用夾具或定制夾具接口。樣品架能方便裝卸。（可根據樣品尺寸定制）

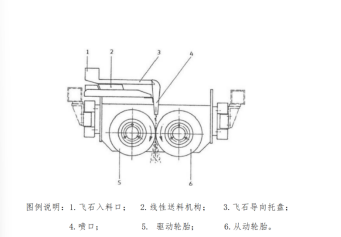

2距離調節機構:樣品架安裝在精密直線導軌上，通過電機驅動全自動升降功能，實現驅動輪與從動輪切點到樣品表面距離的無級、精確調節，通過激光傳感器顯示實際距離。
3艙體結構:堅固的金屬外框架，內襯有可更換的耐磨內襯(如降低噪音棉)，有效吸收飛石沖擊能量，降低噪音，保護操作者。
4觀察窗:高強度透明材料(如多層聚碳酸酯)，便于觀察試驗過程。
5密封性:良好密封設計，防止飛石飛濺和粉塵外泄
