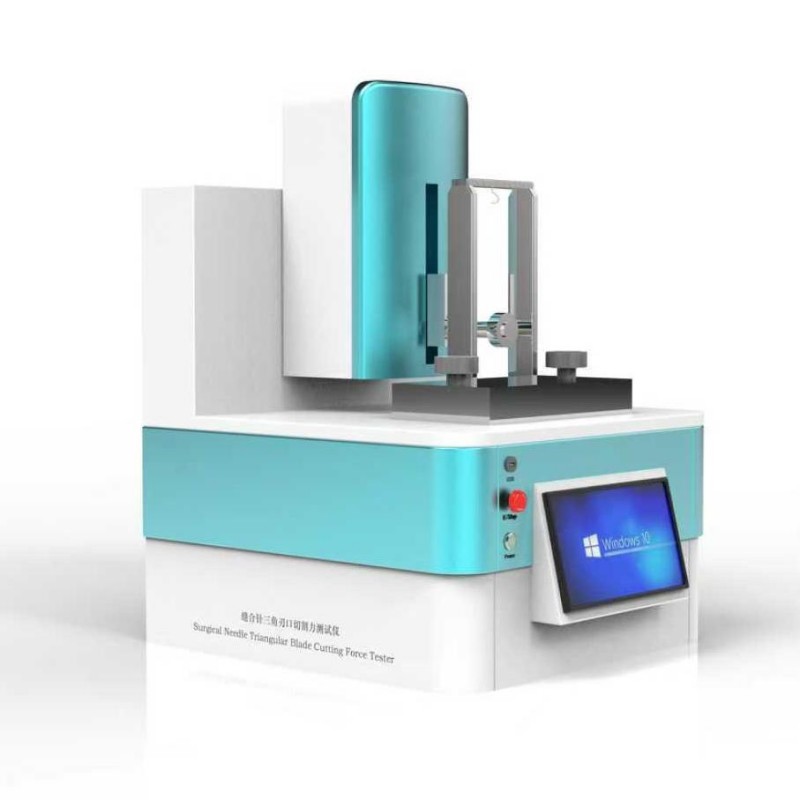

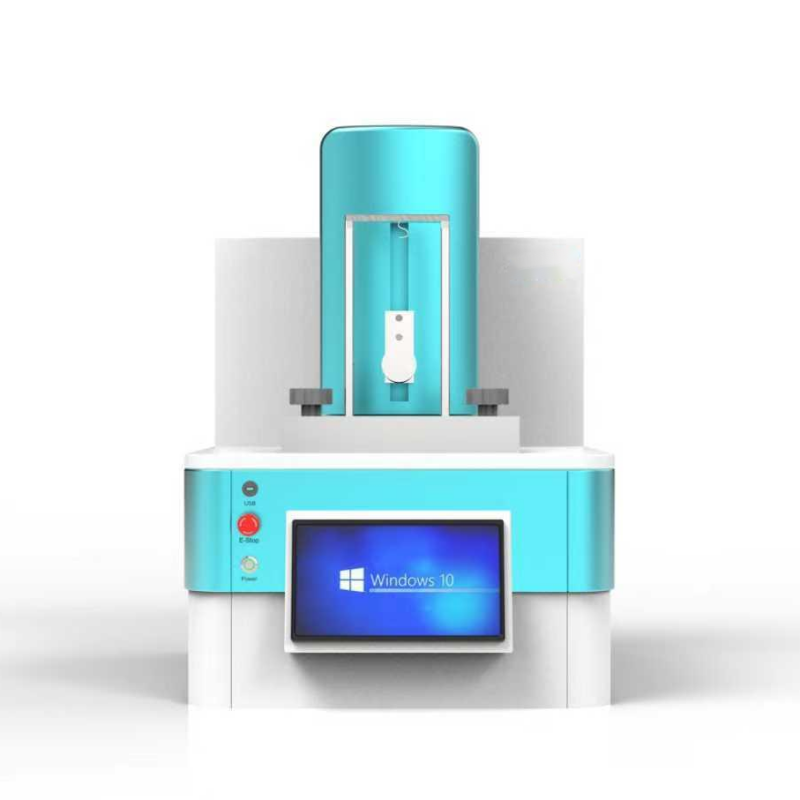

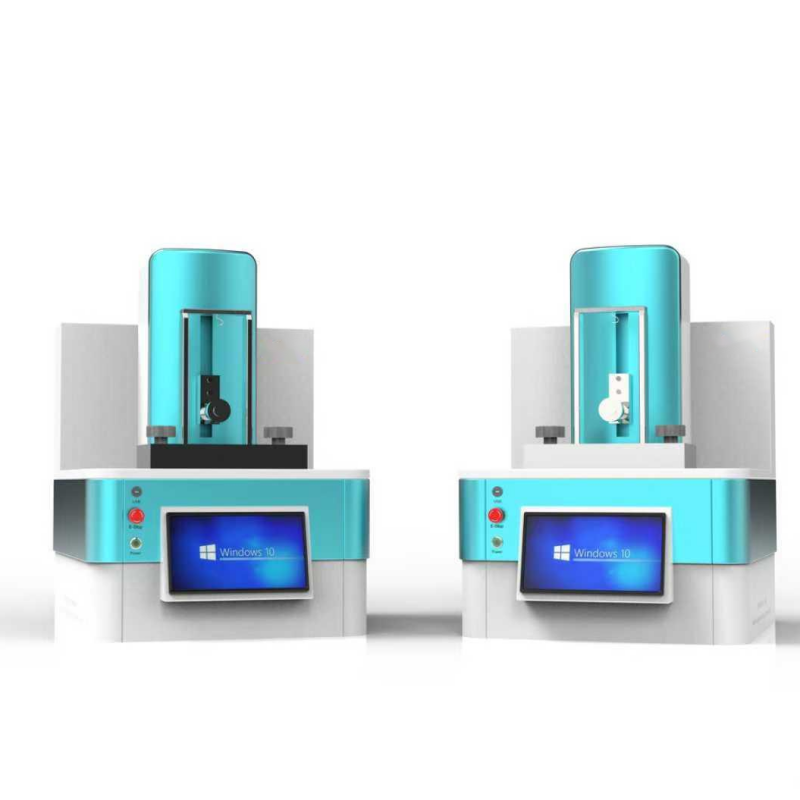

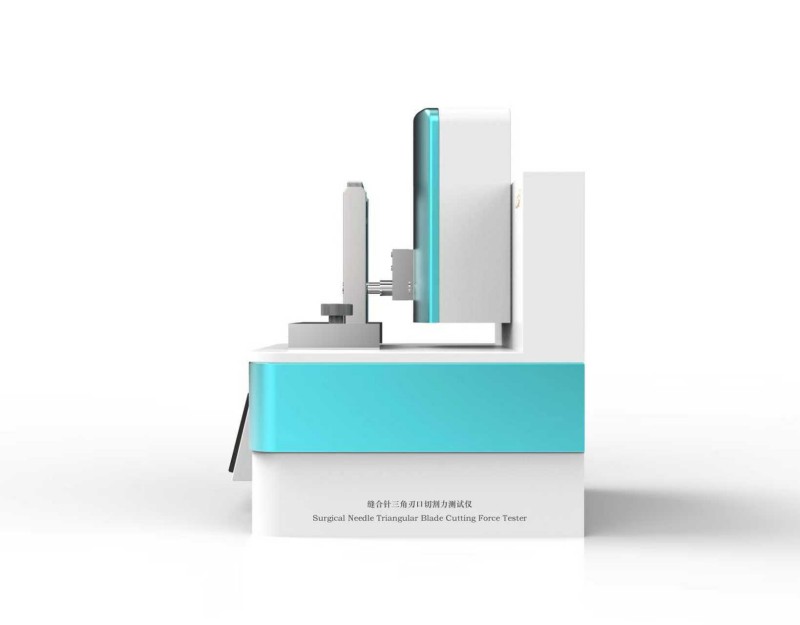

電腦版縫合針三角刃口切割力測試儀
?一、核心工作原理?
?切割力量化?：將縫合針固定于專用夾具，以恒定速度推動刃口垂直切割標準縫合線，高精度傳感器實時捕捉并記錄最大切割力值?。
?動態模擬?：通過電機驅動系統模擬臨床切割動作，結合位移傳感器監測切割過程，生成力值變化曲線?。
?二、關鍵技術參數?
?參數項? | ?指標范圍? |
控制系統 | PLC+Windows控制雙系統切換 |
操作界面 | 彩色12寸嵌入式工業電腦，中英文切換，WiFi連接 |
壓力傳感器 | 30N，精度±0.03％FS |
加載速率 | ≤10mm/s(可設置） |
公稱直徑 | 0.2-10mm |
打印方式 | 可打印10次測試平均值數據及其總平均值和偏差值 |
WiFi連接 | 可連接打印機 |
夾具轉角 | 180° |
設備重量 | 30kg |
外形尺寸 | 約470*410*590（mm） |
有校正水平和防震裝置，針夾夾持縫合針部位可調節 | |
?三、核心功能特點?
?智能化操作?：
集成12寸嵌入式工業電腦，支持中英文菜單及參數預設。
PLC+Windows控制系統可編程控制器實現自動加載、數據采集與結果判定。
?數據管理?：
自動生成切割力曲線報告，支持機載打印或?qū)С觥?/span>
存儲歷史數據，支持多組結果平均值計算。
?安全防護?：
過載自動停機、限位保護及防震設計。
?四、標準化測試流程?
?環境準備?：
縫合針、儀器及4-0涂層醫用絲線在22℃±2℃環境靜置≥1小時?。
?樣品安裝?：
縫合針三角刃口朝下固定于夾具，絲線對折成U型懸掛于上夾具。
?切割測試?：
絲線套入刃口前端1/3處勻速切割，記錄峰值力?。
?結果計算?：
每針雙側刃口各測一次，取算術平均值作為最終切割力?。
?五、應用與合規性?
?質量控制?：生產商檢測推力、密封性及刃口耐久性?。
?臨床驗證?：優化胰島素針等微量注射器械性能?。
?標準符合?：
?標準號? | ?名稱? |
YY 0166-2002 | 帶線縫合針 |
YY/T 0043-2016 | 醫用縫合針? |
六、配置清單
主機1臺；
測試軟件1套；
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
電源線1根;
扳手1套;
宣傳冊若干;
4-0縫合線 1卷;
