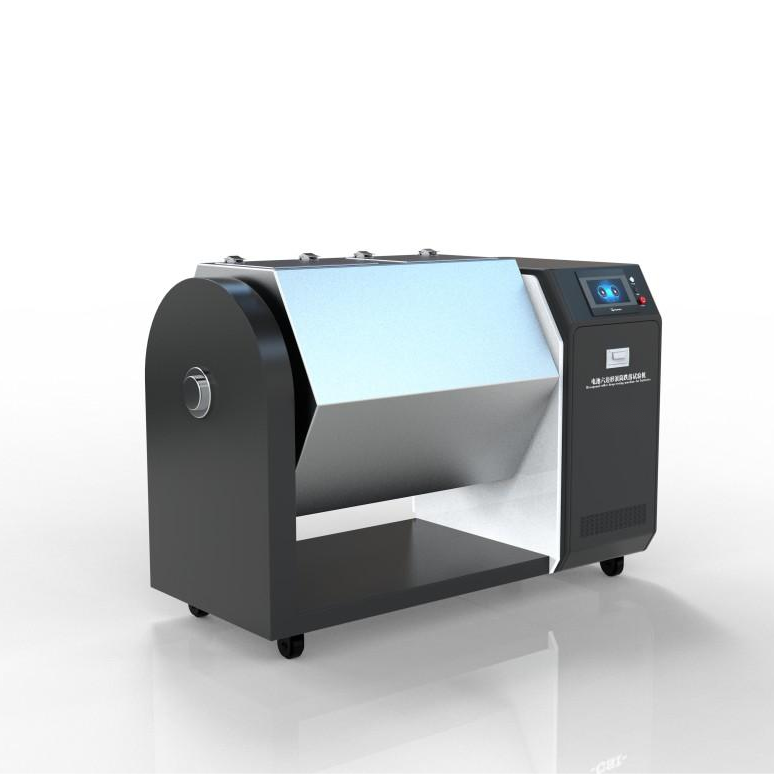

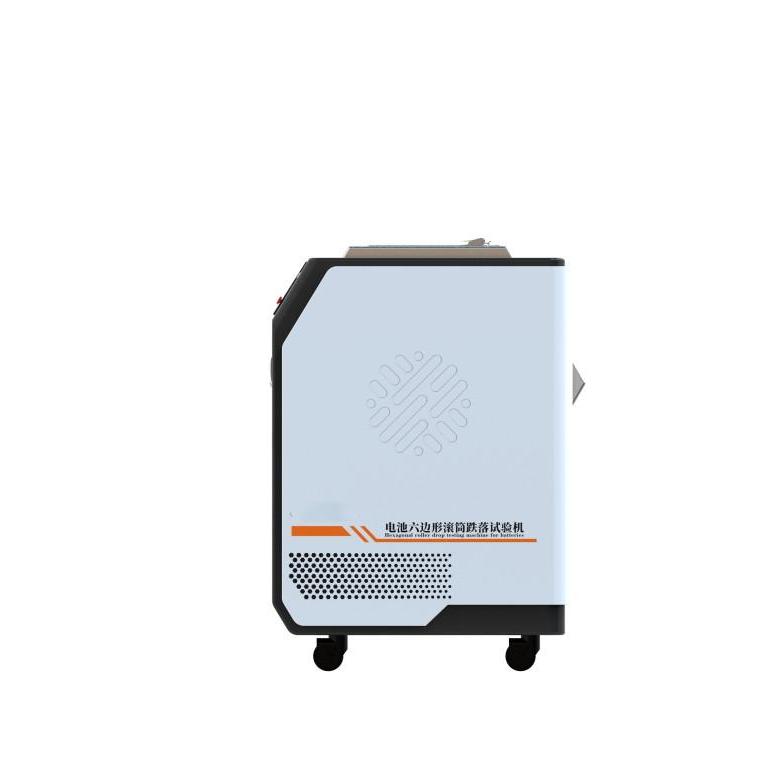

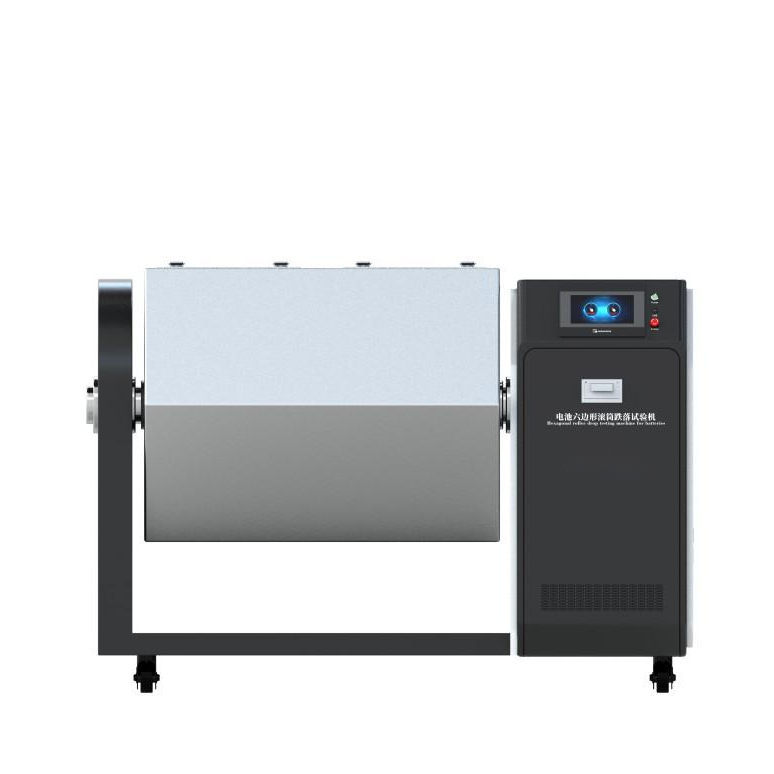

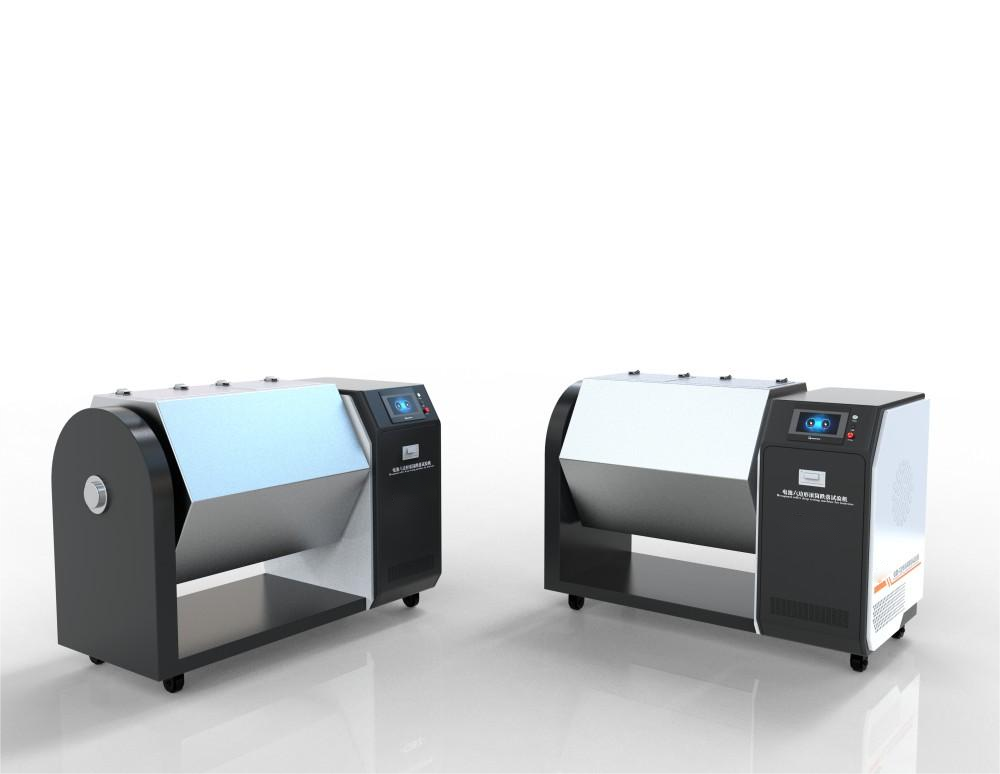

電池六邊形滾筒跌落試驗機
?
一、技術原理與核心參數
電池六邊形滾筒跌落試驗機適用于18650/21700圓柱電池,電芯34145電池等類似產品的翻滾跌落實驗，具有觸摸屏設定,顯示之功能進行連續回轉（下落）實驗，至規定次數達到后，調查所造成損壞狀況。
機電一體化設計
采用PLC控制系統與步進電機驅動，滾筒箱使用鋼板材質，具有充分防爆功能，保證18650/21700圓柱電池測試的安全性；
?輔助組件?
框架和安全框均采用烤漆, 穩固, 不搖晃, 性能佳,安全可靠；
機身及滾筒表面貼安全標識.滾筒有帶蓋的透明窗, 用連接絞鏈固定,帶鎖扣式裝置, 可自由開啟,閉合,但翻滾過程中玻璃窗不能任意開啟；
二、關鍵性能參數
?項目? | ?參數要求? |
控制系統? | PLC控制系統 |
操作界面? | 彩色7寸觸摸屏，中英文切換? |
實驗速度 | 60~100次/分鐘 |
滾筒形狀 | 六邊形 |
滾筒箱尺寸 | 滿足電芯34145電池測試 |
滾筒實驗倉數 | 1個 |
滾筒尺寸 | 平行對邊尺寸230mm,滾筒長度300mm |
實驗品最大重量 | 2kg |
測試次數 | 1–99,999,999次（PLC自動控制） |
重量 | （約）90kg |
電源 | AC220V |
設備外形尺寸 | （約）780*700*800mm |
外箱材質 | 不銹鋼材料，跌落面為平滑，厚度3MM,內部跌落面可按客戶要求鋪一層絕緣膠板 |
三，測試原理：
圓柱電池被置于六邊形滾筒內，滾筒以預設轉速（通常為60–100次/分鐘）持續旋轉，
使電池在棱角面反復自由跌落至硬質底面，模擬實際場景中的隨機碰撞和翻滾沖擊。
七，配置清單
主機1臺；
測試軟件1套；
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
電源線1根;
扳手1套;
宣傳冊若干;
