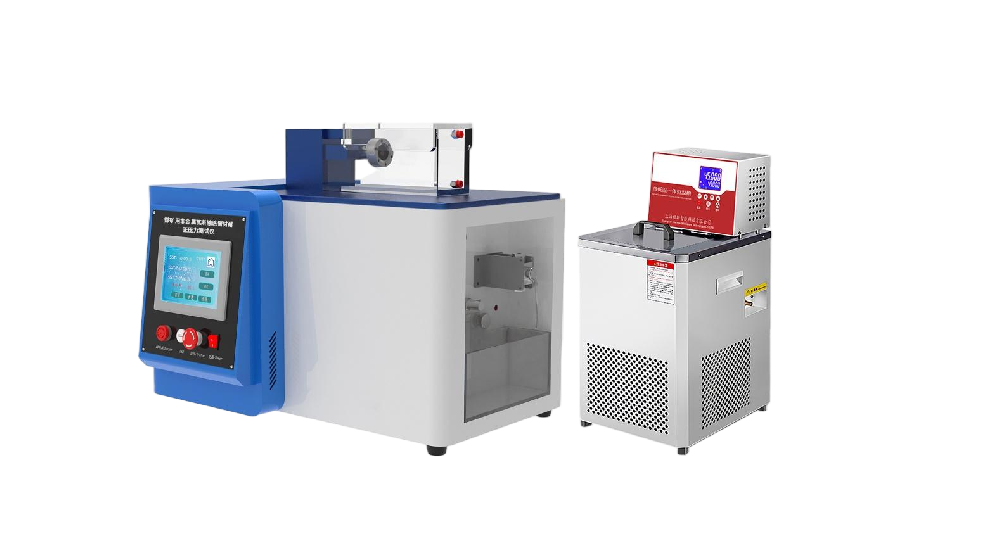

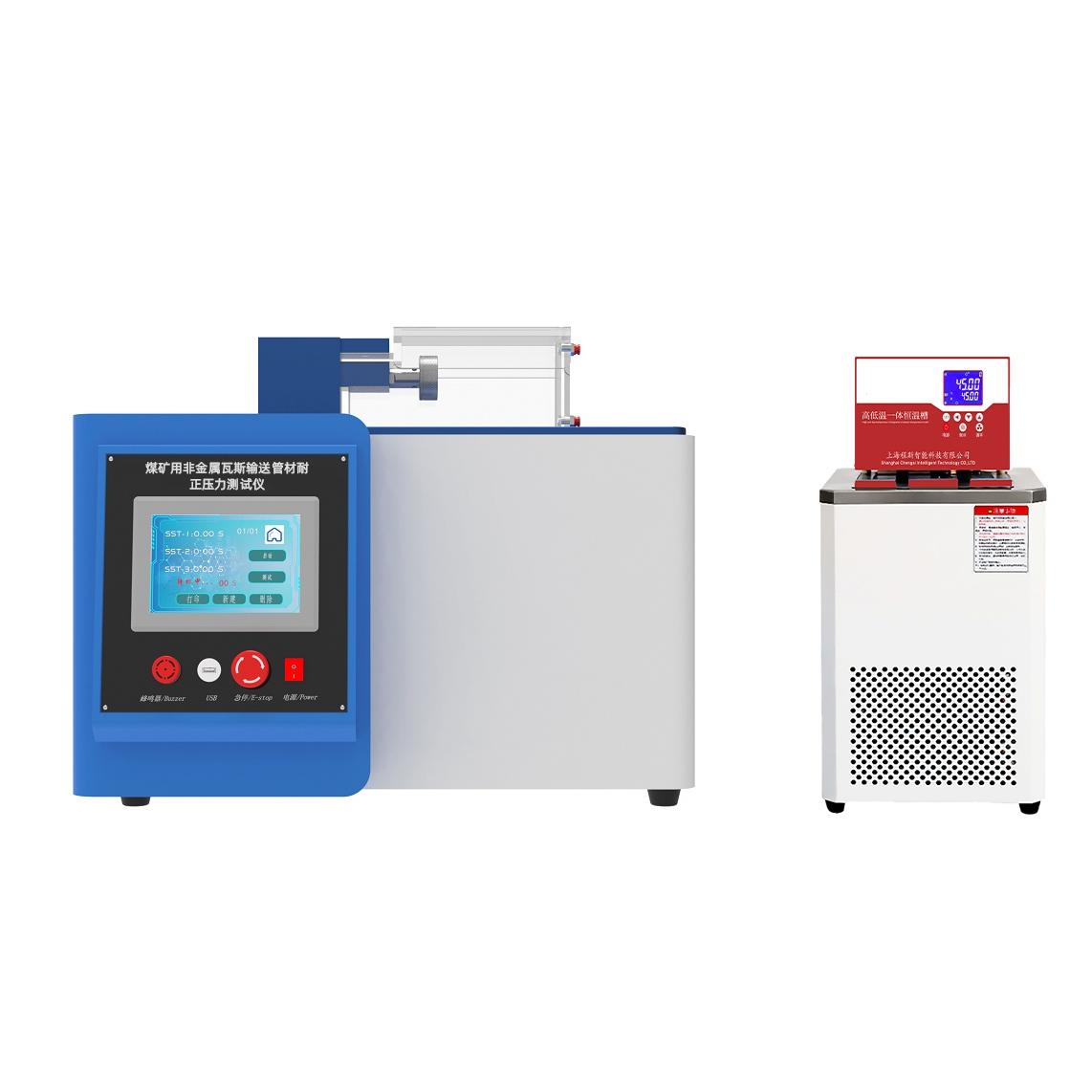

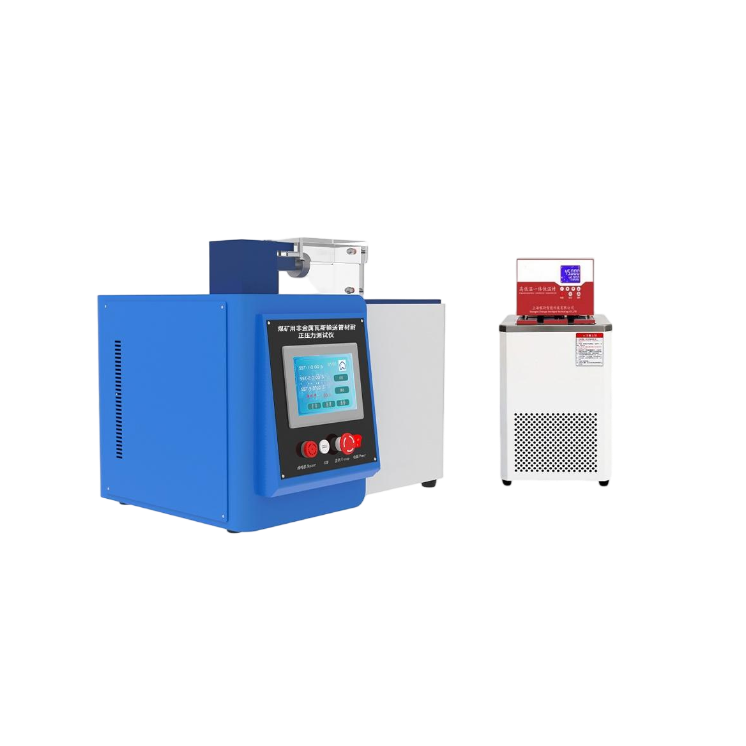

煤礦用非金屬瓦斯輸送管材耐正壓力測(cè)試儀
符合AQ 1071-2009 4.3試驗(yàn) MT/T 558.1-2005 備注：MPE80級(jí)聚乙烯管僅受理0.6MPa～1.25MPa
主要參數(shù)：
壓力范圍：0-2MPA(可調(diào))，增壓比 1:16
壓力表精度不低于1.0級(jí)
計(jì)時(shí)器精度在±2%以內(nèi)
箱體尺寸：高900*寬1450mm*厚650mm
恒溫箱：外形310-280-180mm，15升；溫度0-99度
恒溫系統(tǒng)由恒溫槽,流體循環(huán)或攪拌裝置,加熱和溫度控制裝置等組成。無(wú)論恒溫槽內(nèi)的加熱介質(zhì)是水、空氣或其他流體,溫度均保持在士2℃的偏差內(nèi)。
（恒溫槽）
壓力讀數(shù)偏差精度±2% ，配有內(nèi)圓錐接頭
主要配置：氣液增壓泵、防護(hù)機(jī)箱、調(diào)壓閥、卸荷閥、手拉閥、耐震壓力表、不銹鋼管路、單向閥等
箱體尺寸：高900*寬1450mm*厚650mm
1試樣在施加壓力之前應(yīng)進(jìn)行預(yù)處理。預(yù)處理溫度與試驗(yàn)溫度相同。預(yù)處理時(shí)間應(yīng)使試樣達(dá)到試驗(yàn)溫度為止。對(duì)于23C條件下的試驗(yàn),當(dāng)將試樣浸在液體中,預(yù)處理時(shí)間不少于1h。當(dāng)將試樣置于氣體介質(zhì)中,預(yù)處理時(shí)間不少于 16 h。
2瞬時(shí)爆破試驗(yàn)時(shí),連續(xù)均勻地、快速地對(duì)試樣施加壓力,并同時(shí)開始計(jì)時(shí)直至試樣破裂為止。如果試樣在小于 60s內(nèi)破裂,則降低施壓速度,重復(fù)試驗(yàn),直到試樣在60~70s內(nèi)破裂為止。記錄試樣破裂時(shí)的壓力和時(shí)間及試樣的破裂狀態(tài)。
3 耐壓試驗(yàn)時(shí),連續(xù)均勻地把試樣壓力施加到給定值,然后開始計(jì)時(shí)。在整個(gè)試驗(yàn)過程中。保持壓力，達(dá)到規(guī)定時(shí)間后,記錄試驗(yàn)結(jié)果和試樣破裂狀態(tài)。 當(dāng)破壞出現(xiàn)在距接頭一個(gè)直徑長(zhǎng)度內(nèi)時(shí),如果有理由確認(rèn)破壞是由樣品本身存在某種缺陷造成的,該試樣有效。否則另取試樣重新試驗(yàn)，

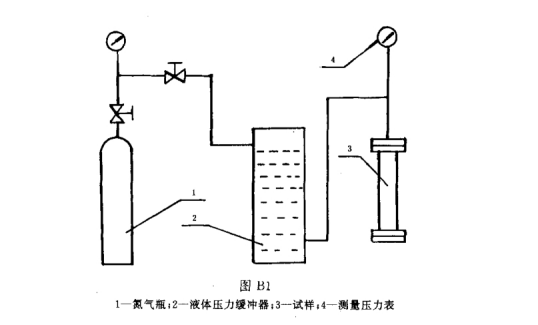

利用壓縮空氣,例如氮?dú)鈱?duì)液體壓力緩沖器施加壓力,再通過緩沖器中的壓力液體對(duì)試樣加壓
