人造草面滲水速率測試工裝
一、用途
用于測試測試填充式人造草面層、無填充式人造草面層以及緩沖墊的滲水性。
二、適用標準
GB/T 43566-2023 中小學人造草面層足球場地中附錄G測試項
三、技術規格：

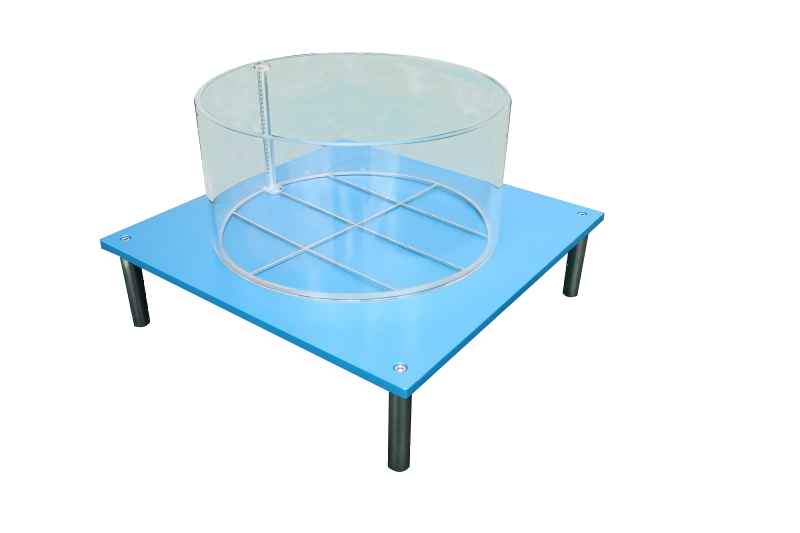

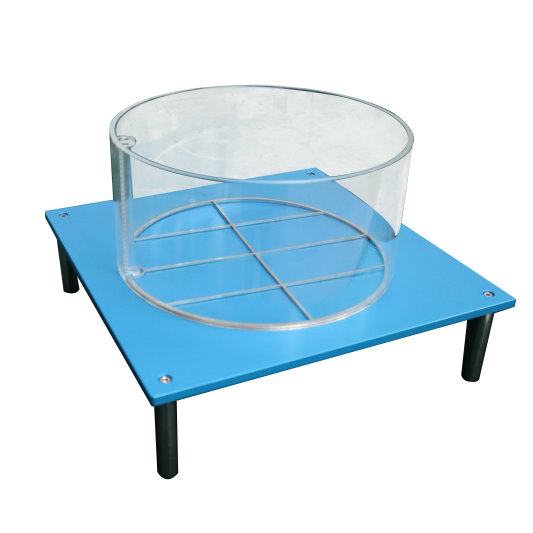

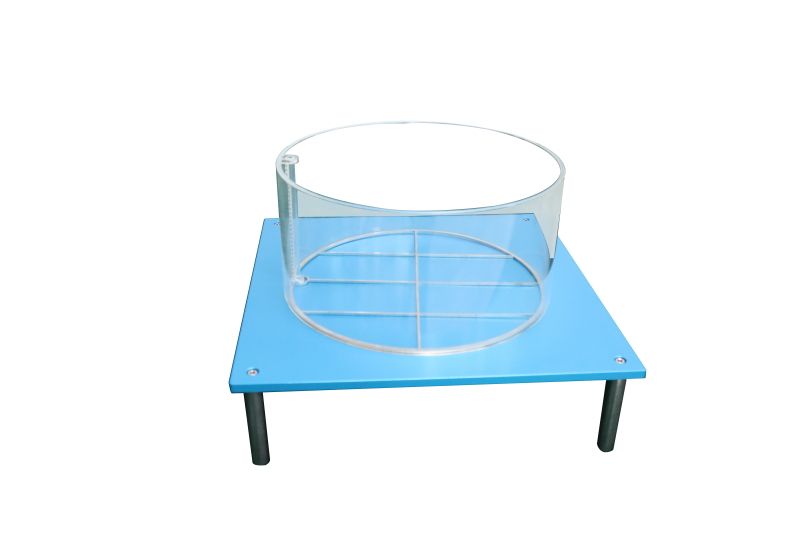

上半部分為透明塑料圓筒,圓筒內徑為(300士2)mm,外徑為(310士2)mm,高至少為150mm。為便于觀察水位,筒內壁邊上宜配置直徑不大于10mm的帶有刻度的透水管,刻度精度為1mm;
下半部分為具有支撐網格結構的內徑為(300士2)mm的透水支撐底座,底座內部結構,橫向3個隔斷條間距應為75mm,縱向隔斷條應垂直于橫向隔斷條,橫、縱向隔斷條的寬度應為(2.5士0.5)mm。
四、測試方法：

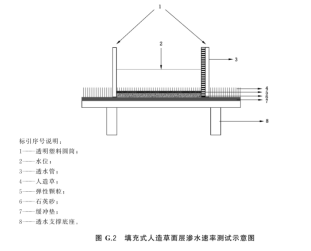

1、 測試填充式人造草面層時,將400mmx400mm的緩沖墊置于支撐底座上,上面依次放置400mmX400mm的人造草面層、透明塑料圓筒,并在透明塑料圓筒內按照實際使用填充配比依次裝人填充砂和彈性顆粒,透明塑料圓筒外圍用密封材料密封(如密封膠)。往透明塑料圓筒里注人水,宜通過透水管觀察水位,或?qū)⒖潭瘸叽怪敝糜谌嗽觳菝鎸拥撞忌?/span>,通過刻度尺觀察水位。筒內水的高度應不低于50mm,當水位降至(30士1)mm時,記錄此時水的高度h。,并且開始計時。當水位降至(10士1)mm,記錄此時水的高度h,并且停止計時,記錄此時的時間。

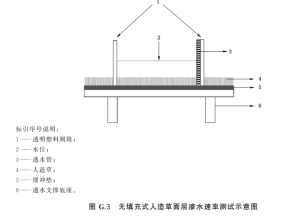

2、測試無填充式人造草面層時,將400mmX400mm的緩沖墊置于支撐底座上,上面依次放置400mmX400mm的人造草面層、透明塑料圓筒。透明塑料圓筒外圍用密封材料密封，往透明塑料圓筒里注人水,宜通過透水管觀察水位,或?qū)⒖潭瘸叽怪敝糜谌嗽觳菝鎸拥撞忌?/span>,通過刻度尺觀察水位。筒內水的高度應不低于50mm,當水位降至(30士1)mm時,記錄此時水的高度h。,并且開始計時。當水位降至(10士1)mm,記錄此時水的高度h,并且停止計時,記錄此時的時間.
3、測試緩沖墊時,將400mmX400mm的緩沖墊置于支撐底座上,上面放置透明塑料圓筒,透明塑料圓筒外圍用密封材料密封(如密封膠),密封時不宜密封緩沖墊的徑向滲水槽。往透明塑料圓筒里注人水,宜通過透水管觀察水位,或?qū)⒖潭瘸叽怪敝糜谌嗽觳菝鎸拥撞忌?/span>,通過刻度尺觀察水位。筒內水的高度應不低于50mm,當水位降至(30士1)mm時,記錄此時水的高度h。,并且開始計時。當水位降至(10士1)mm,記錄此時水的高度h,并且停止計時,記錄此時的時間.
4、結果表示
選取3個平行樣進行測試,結果取3個樣品滲水速率的平均值,結果保留至小數點后一位。當滲水速率結果超過2000mm/h時,則表示為大于2000mm/h。
