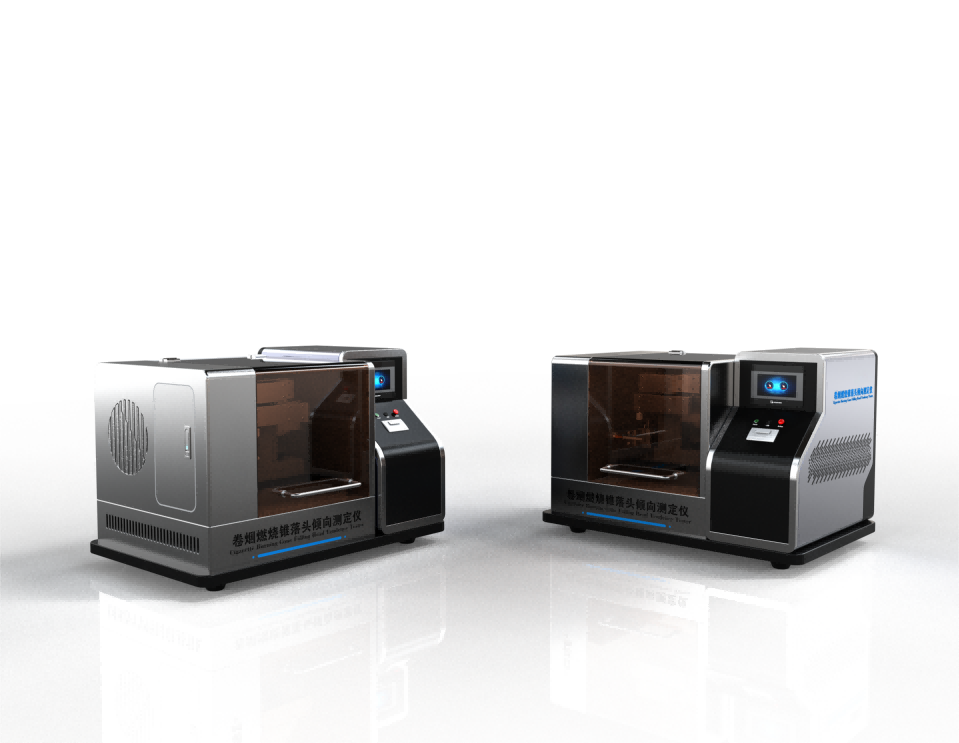

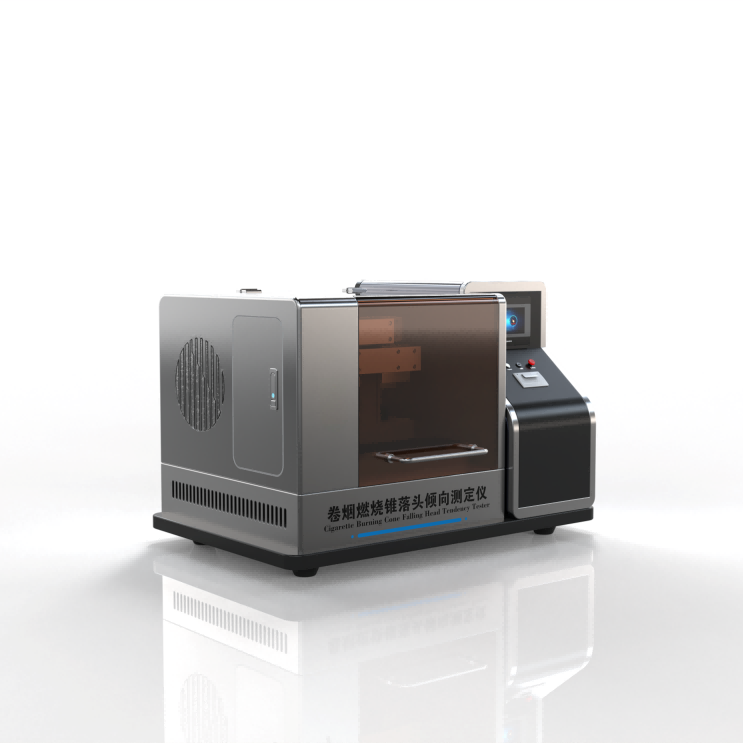

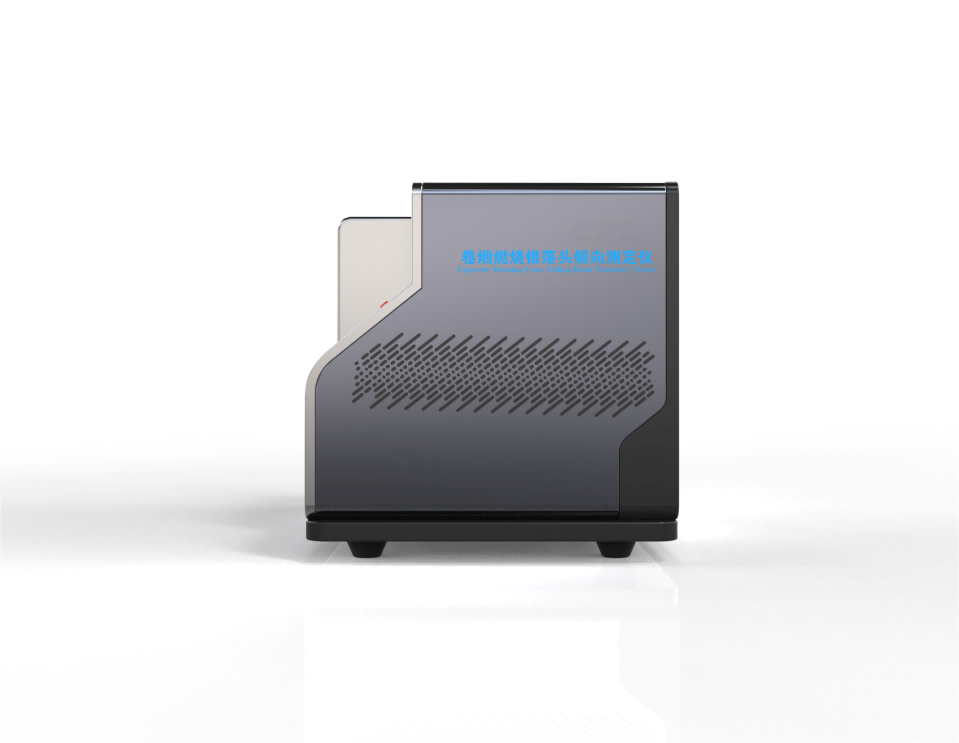

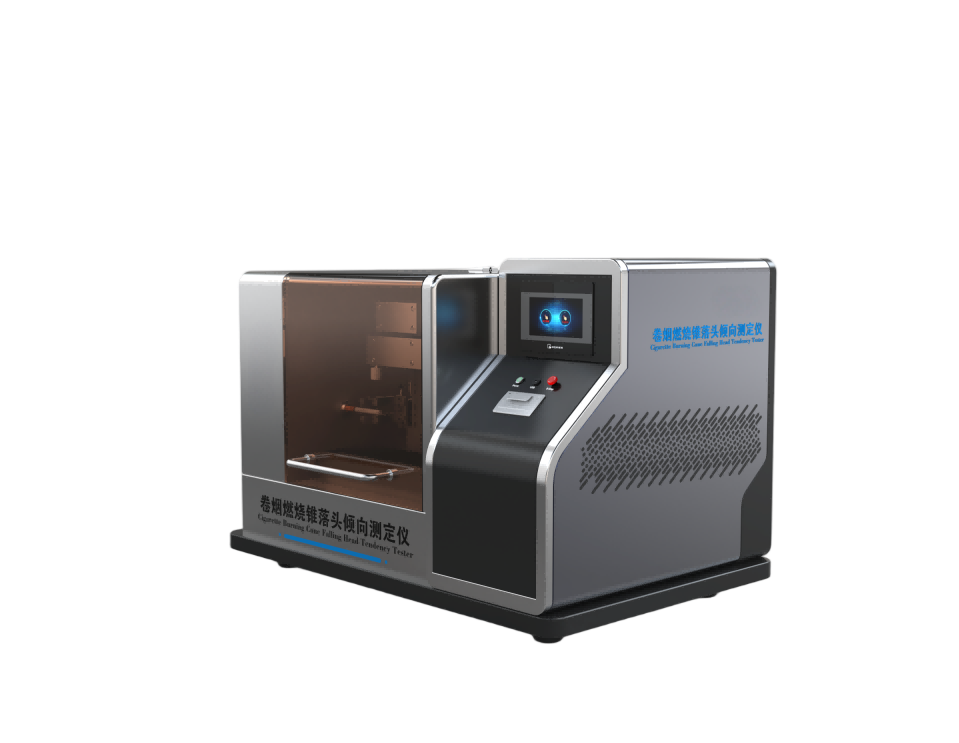

卷煙燃燒錐落頭傾向測定儀

1、工作條件要求

1.1溫度：(22±2)℃

1.2濕度：(60±5)%RH

1.3電源：(200-240)V/(50±10)Hz

執行標準

符合國標GB/T16450《常規分析用吸煙機定義和標準條件》要求的抽吸單元；

滿足煙草行業標準YC/T558-2018《卷煙 燃燒錐落頭傾向的測試》規定的相關要求。

技術參數

控制系統：PLC;

操作界面：彩色7寸觸摸屏，中英文切換；

樣品規格：常規卷煙、中支卷煙、細支卷煙；

施力單元具備彈擊摸式，施力單元和夾持單元

彈擊錘的硬度：2.5±0.5(莫氏硬度)；

彈擊錘的寬度：(10.0±0.5)mm；

施力角度應：(45±5)°；

施力力度：(314±20)mN(細支卷煙)；(373±20)mN(常規卷煙、中支卷煙)；

施力作用時間：(0.030±0.005)s；

施力位置：(30.0±0.5)mm(常規卷煙)、(32.0±0.5)mm(細支卷煙、中支卷煙)；

施力頻次：每輪彈擊1次和連續彈擊2次的設定,兩次彈擊間隔時間不大于1s；

煙蒂長度：47.0mm(細支卷煙)、45.0mm(常規卷煙、中支卷煙)；

持煙夾硬度：(1.5±0.5)莫氏硬度；

持煙夾寬度：(10.0±0.5)mm；

夾持力度：(157±20)mN（細支卷煙）、（177±20）mN (常規卷煙、中支卷煙)；

夾持位置：(19.0±0.5)mm(細支卷煙)、(18.0±0.5)mm（常規卷煙、中支卷煙）；

施力單元具備敲擊摸式，該模式下施力單元和夾持單元要求：

敲擊錘硬度：(1.5±0.5)莫氏硬度要求；

敲擊錘寬度：(10.0±0.5)mm；

施力角度：(90±5)°；

施力力度：(392±20)mN(細支卷煙)、(490±20)mN(常規卷煙、中支卷煙)；

 施力作用時間：(0.100±0.005)s(細支卷煙）、(0.120±0.005)s(常規卷煙、中支卷煙)；

施力位置：(34.0±0.5)mm(常規卷煙、中支卷煙)、(37.0±0.5)mm(細支卷煙)；

施力頻次：每輪連續敲擊2次和3次的設定，兩次敲擊間隔時間不大于1s；

煙蒂長度：49.0mm(常規卷煙、中支卷煙)、52.0mm(細支卷煙)。

持煙夾硬度：1.5±0.5(莫氏硬度)要求；

持煙夾寬度：(10.0±0.5)mm；

夾持力度：(157±20)mN(細支卷煙)、(167±20)mN(常規卷煙、中支卷煙)；

夾持位置：(22.0±0.5)mm(細支卷煙)、(19.0±0.5) mm(常規卷煙、中支卷煙)。

具備控制施力力度、施力作用時間、施力位置、施力時機、夾持力度、夾持位置等參數的控制單元。

施力時機：第二口起每口抽吸結束后10s內實施彈灰動作。

儀器的自動化控制要求：儀器可實現上煙、點火、抽吸、彈（敲）擊、落頭探測和煙支剔除全過程的自動化運行。

控制軟件能要求：

1 儀器可通過圖像等方法檢測煙支是否落頭以及落頭時的抽吸口數，并自動保存；

2 儀器信息預報或提示系統，包含但不僅限于“取樣料斗中無樣品提示功能”、“氣源檢測提示功能”、“通訊故障提示功能”。

3 儀器每次可實現不少于40支卷煙的落頭的自動化測試，同時軟件可以顯示40支樣品每一支樣品抽吸口數、落頭時煙蒂長度等參數信息，并計算卷煙燃燒錐落頭傾向測試結果；

4儀器可以自動存儲實驗數據，具備數據導出功能，打印實驗結果；

5儀器需安裝正版全中文操作軟件，且終身免費升級。

主要配置：

1卷煙燃燒錐落頭傾向測定儀主機1臺。

2皂沫流量計1個。

3打印機1臺（適配88A硒鼓）。

4隨機耗材和易損件如下：

4.橡膠墊片細支規格60個、粗支規格20個、中支規格20個。

5  O型圈細支規格300個、粗支煙規格100個、中支煙規格100個。

6 劍橋?yàn)V片6盒。

7點火器2個。
