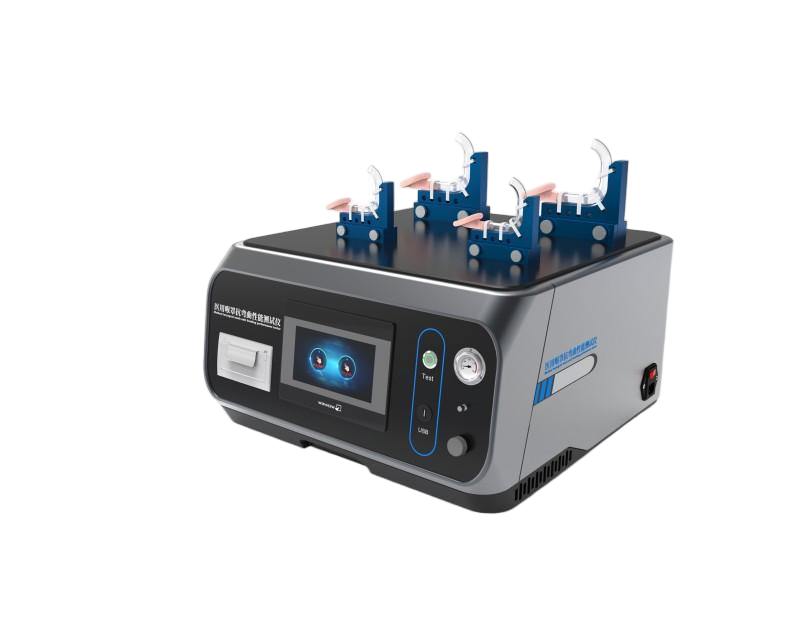

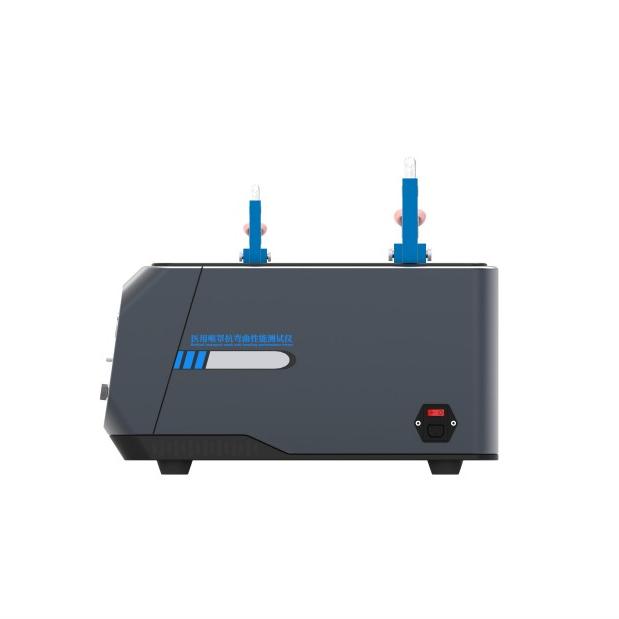

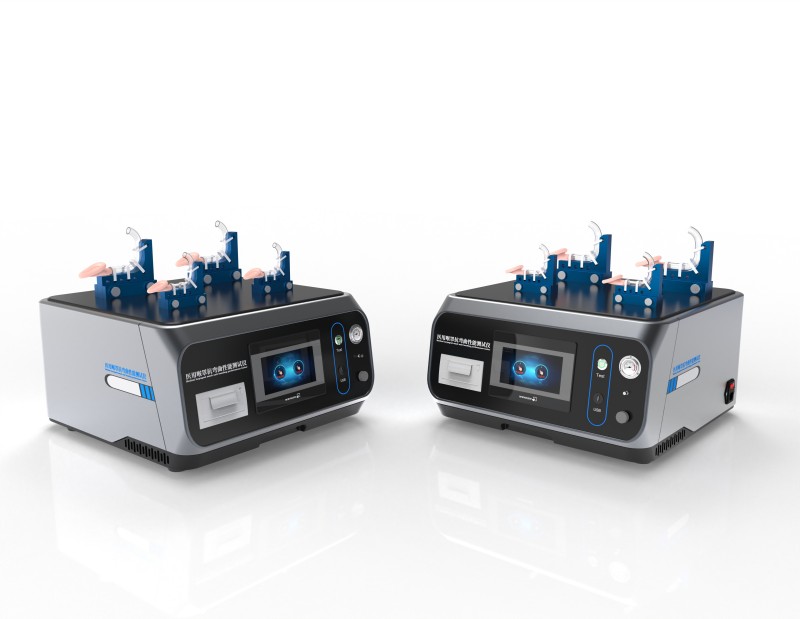

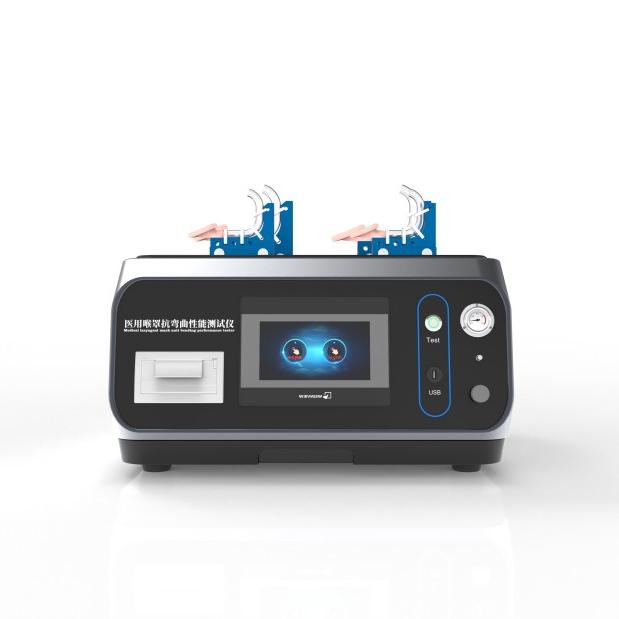

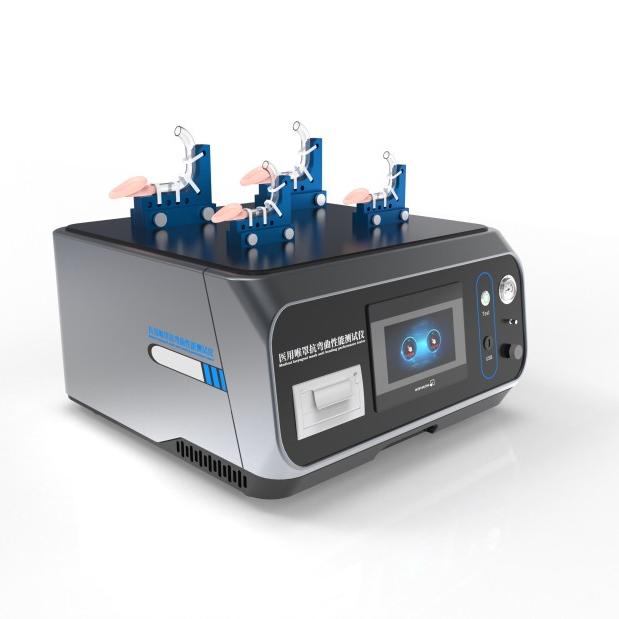

一、設備特點
1）集中將標準測試彎曲半徑夾具置于工作臺，操作方便快捷
2）一鍵測試，安裝好試樣，只需按一個鍵，就可以快速測試，儀器帶USB接口，可以用U盤對測試結果導出， 機器同時配備微型打印機可以實時打印
3）結構緊湊，節省空間的設計，使用簡單。
4）采用觸摸屏控制,人機互動好,操作簡單.
5）配備高精度流量計，反饋的數據更加精準
二、產品介紹:
實驗環境：
23 ℃±2 ℃
測試原理：
1）抗扭結
上喉部通氣道彎曲至預先確定的最小彎曲半徑,在預先確定的流速下,通過測量壓降來反映上喉部通氣道的抗扭結能力。測試流量和最小彎曲半徑宜隨上喉部通氣道規格設計的變化而變化。
依據標準:
YY/T0985-2016《麻醉和呼吸設備上喉部通氣道和接頭》
三、主要參數
1）控制系統：PLC
2）操作界面：7寸彩色觸摸屏
3）最小彎曲半徑治具：
上喉部通氣道(SLA) 規格范圍 | 最小半徑 R/mm | 長度 A/mm |
≥3 | 50 | ≈90 |
≥2.5 | 40 | ≈80 |
≥1.5 | 30 | ≈70 |
≥0 | 25 | ≈50 |
4）壓差表：0~2000pa
5）流量計: 0~100L/min
6）通氣計時： 0~99s （可設置）
7）接頭：15mm內圓錐接頭
8）電源：220V 50HZ 500W
9）規格：550*500*450mm
10）試驗輔助設備：恒溫恒濕箱
四、設備測試原理展示

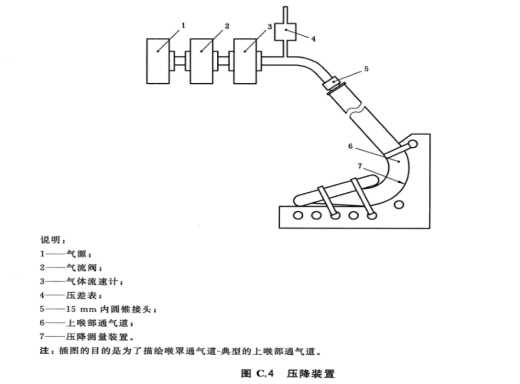

壓降測試原理
該測試裝置由最小彎曲半徑治具、氣源、氣流閥、氣體流速計、壓差表、15mm內圓錐接頭
