儀器應用

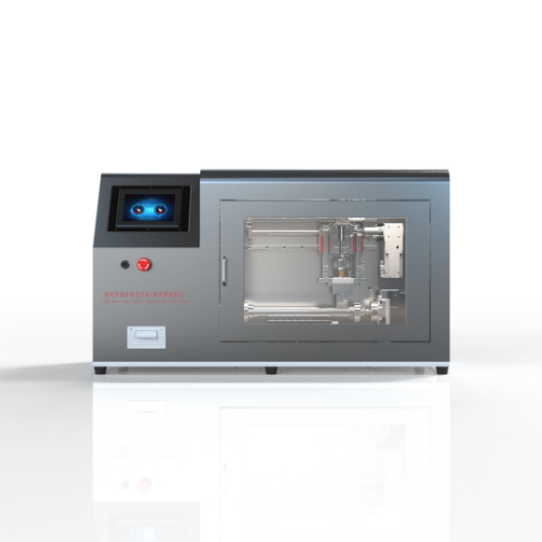

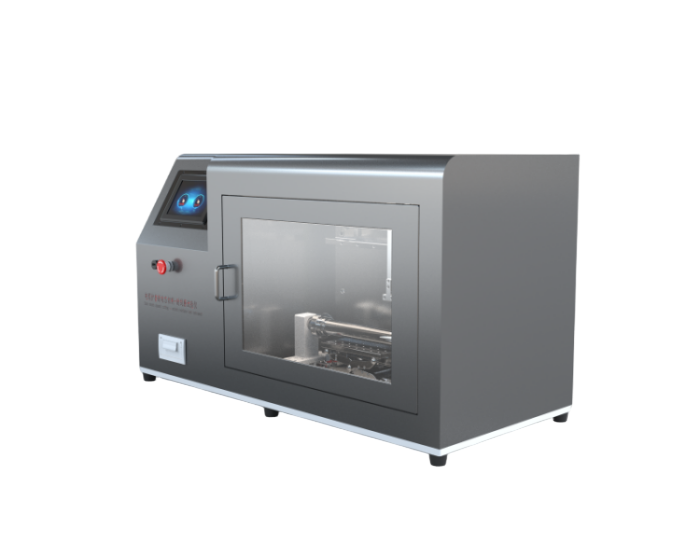

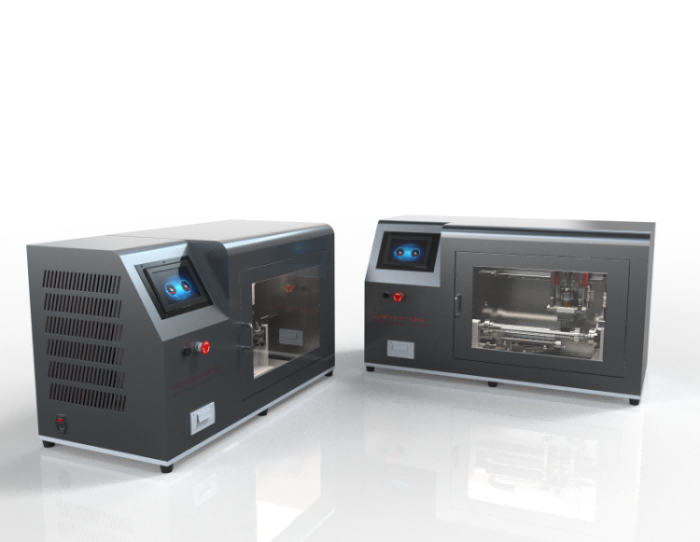

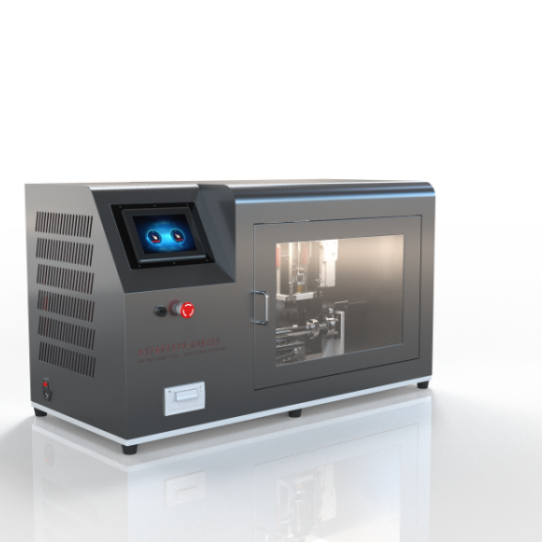

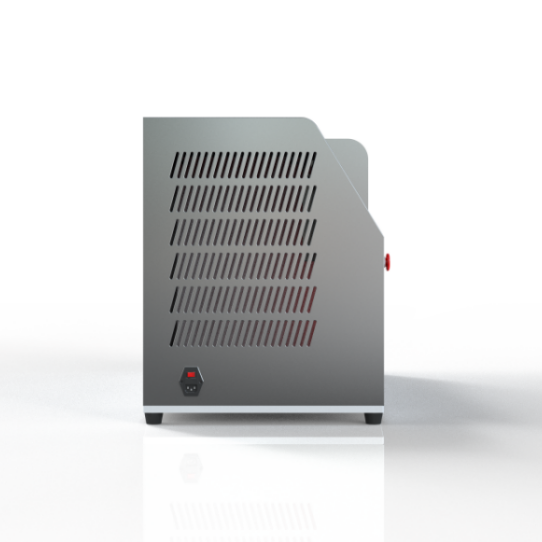

電纜護套耐動態切割-耐刮磨試驗儀適用于各類汽車電線、電纜的耐刮磨試驗。
耐刮磨試驗電纜護套固定金屬芯棒上然后固定在工作平臺上，刮針在一定荷重以下對產品來回往復測試，達到預設次數設備自動停止，一旦試樣磨損，跟金屬芯棒接觸儀器測試結束。
耐動態切割電纜護套固定金屬芯棒上然后固定在工作平臺上，按照預設切割次數，以設置的加壓荷載速率進行切割，一旦刀片跟金屬芯棒接觸測試結束
執行標準
Q/QF098-2017
技術參數
測試系統：PLC
操作界面：7吋彩色觸摸屏，中英文切換；
試樣長度：200mm左右；
壓力傳感器范圍：0-50N，精度±0.05%FS；
金屬芯棒：2mm、4mm、6mm、8mm、10mm、15mm、20mm、25mm、30mm、35mm、40mm，芯棒長度350mm 可根據客戶要求定制
耐刮磨試驗：試驗次數：0~9999次 可設置
往復頻率：55±5次/min
往復距離：50mm，
刮磨荷載：10N
耐動態切割：切割次數：0~9999次 可設置
刮擦荷載：30N，精度±0.05%FS
荷載速率：1N/s
測試前切刀應于試樣垂直，試驗后，試樣全自動轉動角度 90°，并向前移動25mm<
夾持方式：電鍍卡盤；
電源：220V,50HZ;
外形尺寸：1100*500*640mm；
設備優點
高精度滾珠絲桿+伺服電機驅動；
全自動旋轉角度；
適合不同直徑線纜；
可視窗口
配置清單
主機1臺；
測試軟件1套；
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
電源線1根;
扳手1套;
宣傳冊若干;
