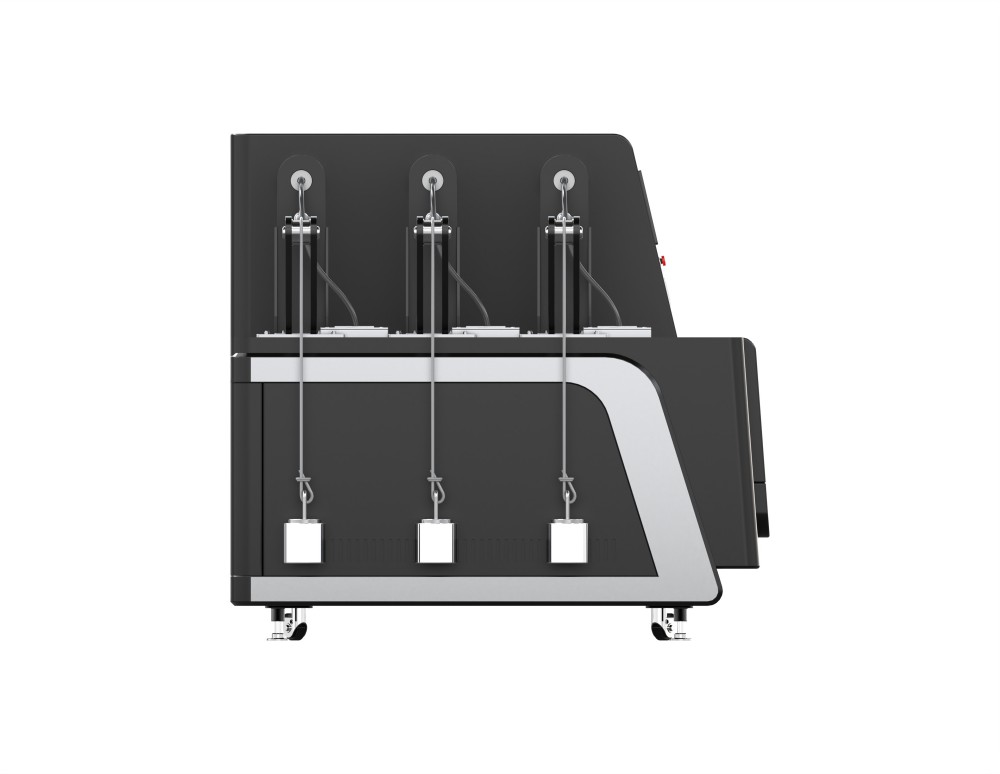

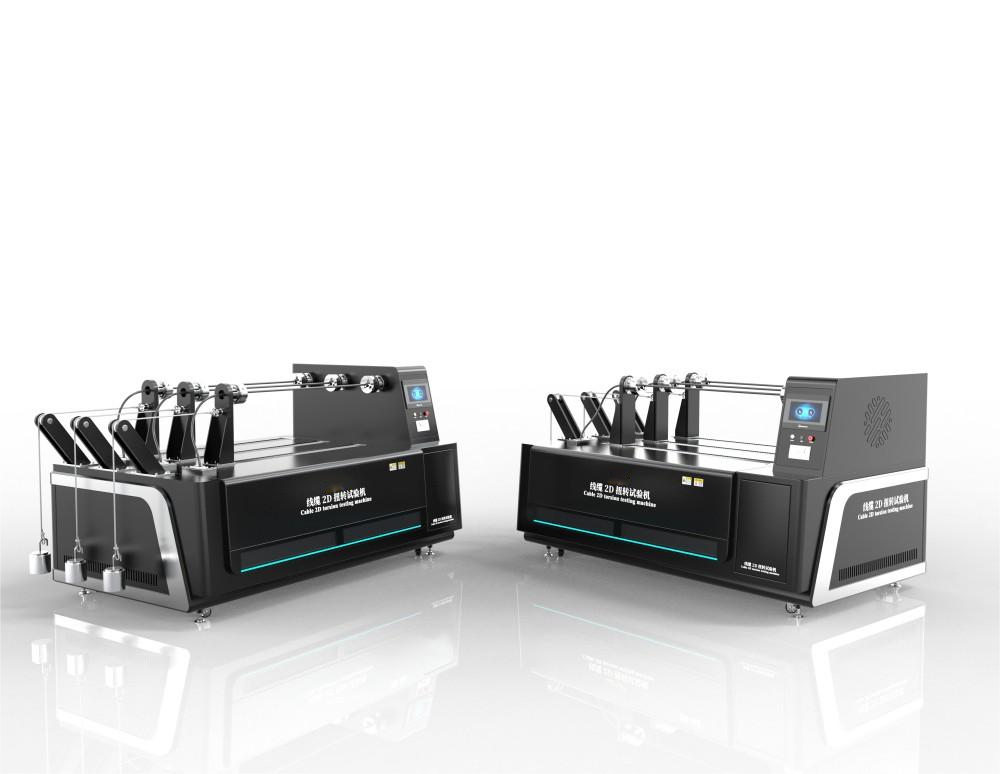

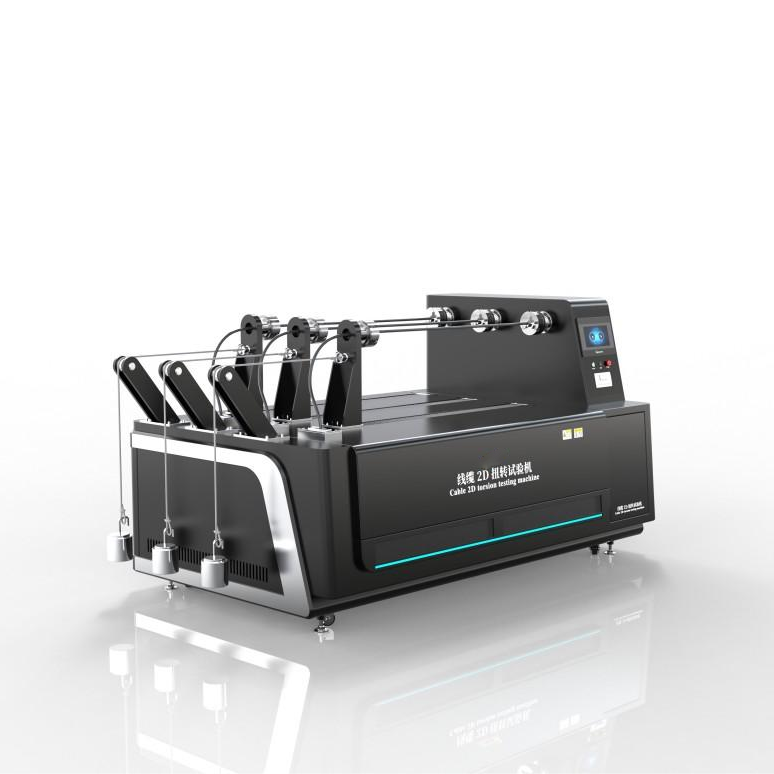

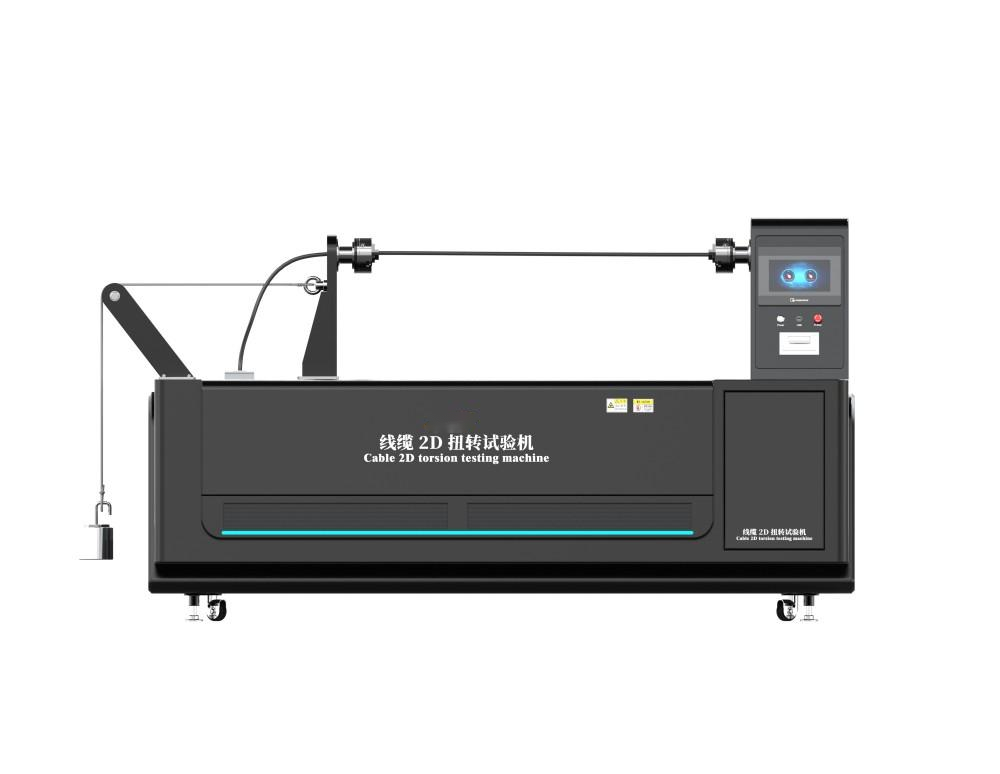

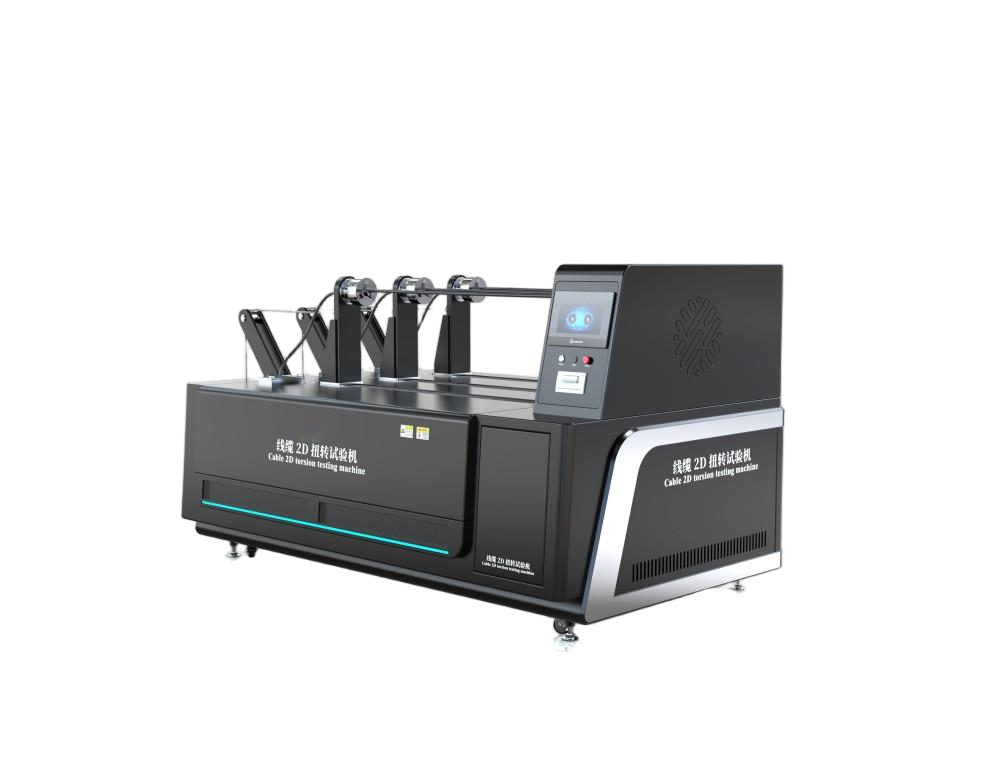

電纜2D扭轉試驗機、電線電纜水平扭轉試驗儀

設備簡介:

線纜2D扭轉試驗機用于電線電纜2D扭轉疲勞測試。線纜2D扭轉試驗機是將產品一端固定在扭轉治具上,另一端固定在左右活動治具上,在一定角度、速度、次數、拉力來回往復扭轉測試。線纜2D扭轉試驗機參考TV萊茵2Pf02577/08.16等標準要求。

技術參數:

控制系統：PLC;

操作界面：彩色7寸觸摸屏，中英文切換

測試工位:一組三工位

扭動角度:0-士360度(觸摸屏可設)

角度顯示:指針指示角度盤，觸摸屏顯示

試驗速度:5-60次/分(可設置且顯示)

測試次數:0-99999999次(可預置，斷電記憶)

導通次數:0-99999999次(六組分別計數)

帶鉤砝碼:100g、200g、500g、1000g各兩個；

左右固定治具距離:100-1000mm(可移動)

試樣直徑:5-p20mm

測試模式:導通、壽命模式可自由切換

停機方式:斷裂單停、整體可選擇

驅動系統:閉環伺服電機十減速系統

工作電源:AC220V、50HZ

配置清單

主機1臺

測試軟件1套

說明書1本

操作視頻1份

合格證1份

銘牌1件

電源線1根

產品宣傳冊1本

帶鉤砝碼:100g、200g、500g、1000g各2個；

砝碼箱子1只
